Электромагнитные замки и защелки

Обзор всех существующих ныне запирающих устройств обречен быть бесконечным. Нам это и не нужно. Сузим тему и поговорим о замках, которые служат исполнительными механизмами систем контроля и управления доступом. Самая современная СКУД, главным назначением которой является ограничение прохода через двери, без электрически управляемых запирающих устройств – все равно что автомобиль без колес. Вроде бы всего лишь один из компонентов, а без него не обойдешься.
Не случайно исполнительные механизмы, которыми оборудуются непосредственно точки прохода, специалисты считают важнейшими компонентами системы. Больше того, создание и массовое внедрение систем контроля и управления доступом стало возможным именно благодаря появлению электрически управляемых запирающих устройств. Сами понимаете, СКУД, какой бы «умной» она ни была, не сможет вставить ключ в замочную скважину и повернуть его на нужное количество оборотов. Поэтому контроллер системы подает напряжение на замок или снимает его. В электромагнитных замках применен очень давно известный принцип получения магнитного поля при помощи электрического тока: якорь (в нашем случае металлическая пластина) устанавливается на подвижной части двери, сердечник с проволочной обмоткой – на дверной коробке. Когда цепь находится в замкнутом состоянии, якорь притягивается к сердечнику и удерживает дверь в закрытом положении. Когда контроллер системы считывает предъявленный идентификатором код и, сравнив его с хранящимися в его памяти, принимает решение открыть дверь, он снимает напряжение с замка, цепь размыкается – дверь открыта. Подобный вариант наиболее распространен, причем причина его популярности вовсе не в дешевизне или же большей доступности. Все дело в том, что по требованиям пожарного надзора все двери, которые используются для выхода в случае пожара, должны оборудоваться запорными устройствами, запираемыми напряжением. Кстати говоря, есть еще одно обязательное требование: электромагнитные запирающие устройства обязательно должны быть оснащены аварийной кнопкой открывания (разблокировки двери).

Есть и другие типы запирающих устройств, когда дверь открывается при подаче напряжения (питания), – так работают в основном электромагнитные защелки. Цепь замыкается, и ригель втягивается внутрь, открывая дверь. Замки, как правило, изготавливаются из материалов с высокими магнитными свойствами – это делается для того, чтобы обеспечить требуемую силу удержания. Эксперты считают, что для легких внутренних дверей величина силы удержания должна составлять около 150 кг, уличные двери лучше оснащать замками с силой удержания 250–500 кг. Сила удержания тяжелых металлических может составлять до 1000 кг.
Электромагнитные системы устойчивы к воздействию атмосферных осадков и могут надежно работать в различных температурных условиях, в том числе и при высокой влажности. Электромагнитные запирающие устройства достаточно надежны и долговечны. Их большой плюс – отсутствие движущихся деталей, которые, как известно, являются самым слабым звеном практически любого механического устройства. Потому что движение деталей – это их постоянное трение и, соответственно, повышенный износ.
Поскольку все подобные устройства зависимы от электропитания, ведущие производители предусматривают возможность использования в своих устройствах резервного питания – соответствующее оборудование, как правило, входит в комплект поставки.
Необходимый аксессуар – дверной доводчик, без него эксплуатация электрически управляемых запирающих устройств, мягко говоря, некомфортна.
Несколько слов об электромагнитных защелках. Они легко устанавливаются почти на все двери. Как правило, их устанавливают в дверном косяке, поэтому гибкая подводка питания к самой двери не требуется, что также упрощает монтаж. Эксперты считают, что использовать электрозащелки лучше там, где вероятность взлома со стороны злоумышленника минимальна, – обычно это двери внутри офиса. На ночь оборудованные электрозащелкой двери обычно запирают механическим ключом. Электромагнитные замки и защелки имеют практически одинаковое внутреннее устройство и схожий функционал. Могут различаться комплектации. Минимально потребителю будет предложена система, в которую входят замок, контроллер, блок питания, считыватель ключа (карты) и кнопка для отпирания замка при выходе из помещения.

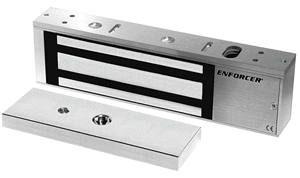

Электромагнитный замок с усилием 545 кг Enforcer E-941SA-1200Q (Superior Electronics)
Удерживающее усилие до 545 кг (1200 фунтов). Корпус из анодированного алюминия (марка US 28). Два источника питания: 12 или 24 В постоянного тока (переключаемое).
Отсутствие остаточной намагниченности. Защита от скачков напряжения на основе металлоксидных варисторов.
Регулируемые установочные принадлежности в комплекте.
Потребляемый ток – 500 мА для 12 В, 250 мА – для 24 В.
Допустимое отклонение напряжения ±10%.
Рабочая температура: от -10 °С до 55 °C (14~131° F).
Размеры магнита – 268 x 42 x 67 мм.
Размеры якоря – 185 x 16 x 61 мм.
Вес – 5 кг.



Электромагнитный замок с усилием 180 кг Enforcer E-941SA-400Q (Superior Electronics)
Удерживающее усилие до 180 кг. Предназначен для шкафов, ящиков, проходов низкого уровня охраны и т. п. Два источника питания: 12 или 24 В постоянного тока (переключаемое). Корпус из нержавеющей стали. Отсутствие остаточной намагниченности. Съемный установочный кронштейн. Набор крепежных изделий в комплекте. Провод для подключения длиной 0,9 м в комплекте. Защита от атмосферных воздействий.
Потребляемый ток – 380 мА для 12 В, 190 мА для 24 В.
Допустимое отклонение напряжения ±10%.
Рабочая температура: от -10 °С до 55 °C.
Размеры магнита – 164 x 26 x 35 мм.
Размеры якоря – 130 x 11 x 32 мм.
Вес – 1,3 кг.


Электромагнитный замок с усилием 272 кг Enforcer E-941SA-600Q (Superior Electronics)
Удерживающее усилие до 272 кг. Корпус из анодированного алюминия (марка US 28). Два источника питания: 12 или 24 В постоянного тока (переключаемое). Съемная лицевая панель. Отсутствие остаточной намагниченности. Защита от скачков напряжения на основе металлоксидных варисторов. Регулируемые установочные принадлежности в комплекте.
Потребляемый ток – 500 мА для 12 В, 250 мА для 24 В.
Регулируемый (0, 3, 5, 9 сек.) таймер повторного блокирования двери. Допустимое отклонение напряжения ±10%. Рабочая температура: от -10 °С до 55 °C.
Размеры магнита – 250 x 27 x 42 мм. Размеры якоря – 185x12x38 мм.
Вес – 2 кг.



Электромагнитный замок GeoVision GV-ML600 (GeoVision)
Замок с поверхностным креплением предназначен для применения на одностворчатых или двустворчатых дверях. GV-ML600 оснащен встроенным подавителем скачков напряжения и обладает следующими техническими характеристиками: напряжение DC 12V / 24V, Ток 500 mA при 12V / 250 mA при 24V, сила запора – 272,15 к, размеры: 250 x 47,2 x 26,6 мм, якорь, размеры: 185 x 38 x 12,5 мм, вес – 2,2 кг. Опционально этот электромагнитный замок может дополняться креплениями для распашных или стеклянных дверей.



Электромагнитный замок FDH – полноразмерный для жилых домов (Gianni Industries)
Электромагнитный полноразмерный замок для жилых домов модели FDH с профилированной дверной ручкой включает пластину основания и фиксируемую крышку.
Длина замка регулируется в соответствии с размерами дверей, доступны продукты для одностворчатых и двухстворчатых дверей. Магнитные замки FDH повышают безопасность жилища и эстетическую привлекательность дверей.
Электромагнитные замки поставляются в полноразмерных корпусах для вертикальной и горизонтальной установки. Рабочее напряжение: 12 и 24 В постоянного тока. Электропотребление: 500 мА для 12 В, 250 мА для 24 В. Сигнал датчика прилегания: стандарта SPDT – 0,5A при 125 В, 1A при 24 В. Светодиодный индикатор прилегания: индикатор зеленого цвета – положение «открыто», индикатор красного цвета – положение «закрыто».



Электромагнитные держатели защитной противопожарной двери GD850FC (Gianni Industries)
Электромагнитные держатели со светодиодным индикатором питания предназначены для больших зданий и помещений (больниц, гостиниц, торговых центров и т.п.).
Электромагнитный держатель защитной противопожарной двери удерживает дверь и предотвращает проникновение дыма из помещений при возникновении пожара. Источник питания –аварийная система питания, 24 В постоянного тока (12 В постоянного тока по заказу). Держатели двери – это отказоустойчивые устройства, автоматически отключающие питание и закрывающие двери при обнаружении возгорания. Дверь может быть разблокирована вручную при помощи кнопки аварийной разблокировки.
Монтируется на полу. Рабочее напряжение: 24 В постоянного тока (устройства, работающие под напряжением 12 В постоянного тока поставляются по заказу). Электропотребление: 500 мА для 24 В. Удерживающее усилие: до 80 фунтов. Функция устранения остаточной намагниченности.



Электромагнитный замок EM-NH500M (Gianni Industries)
Имеет новую конструкцию, обеспечивающей простоту установки. Регулируемая установочная пластина гарантирует надежность крепления электромагнита. Оборудован встроенной системой контроля (датчиком прилегания) с внешним выводом, а также светодиодным индикатором состояния «открыто, закрыто».
Рабочее напряжение: 12 и 24 VDC (с возможность выбора). Электропотребление: 500 мА для 12 В, 250 мА для 24 В (при 20º C). Рабочая температура – от -10ºС до 55ºC.
Влажность воздуха: 0 – 95% (без образования конденсата). Удерживающее усилие: до 545 кг. Размеры: магнит: 267(д) x 71(ш) x 40(в) мм; пластина якоря: 185(д) x 62(ш) x 16(в) мм. Установочная пластина: 267(д) x 40(ш) x 8(в) мм. Вес нетто: 4,9кг.
Поверхности магнита и пластины якоря оцинкованные. Класс эпоксидного герметизирующего компаунда: E87252 (S) UL94V-0.



Электромагнитный доводчик двери – серия dh50 (Vanguard Security Engineering Corp.)
Используется для аварийных выходов. Входное напряжение: 12 В/24 В постоянного тока или 120 В переменного тока. Потребление тока: 500 мА/12 В постоянного тока, 250 мА/24 В постоянного тока.
Дополнительные функции: сигнал, регулируемая анкерная плита, раздвижной переключатель разъединения.
Крепление – настенное, гнездовое, напольное.



Электромагнитный замок – серия ml (Vanguard Security Engineering Corp.)
Используется для управления доступом и для аварийных выходов. Полный ассортимент электромагнитных замков и комплектующих для удобства крепления. Быстрая и удобная процедура установки. Энергосберегающее изделие.
Входное напряжение: 12 В/24 В постоянного тока.
Потребление тока:
500 мА/12 В постоянного тока, 250 мА/24 В постоянного тока.
Встроенный ограничитель напряжения.
Дополнительные функции: датчик замка, датчик двери, таймер, прерыватель.
Срезные невыпадающие винты
Крепление: горизонтальное или вертикальное. Дверь, открывающаяся внутрь/наружу, раздвижная дверь, стеклянная дверь, автоматическая дверь.
