Аналог против IP

В то время как IP-технология становится доминирующей в системах видеонаблюдения высокого качества изображения, аналоговые системы, которые передают видеосигнал по коаксиальному кабелю, не теряют своей актуальности благодаря серии недавно разработанных технологий улучшения качества изображения. Может показаться, что нарастающая тенденция распространения IP-технологии неизбежна, однако на поставки аналоговых систем видеонаблюдения по-прежнему приходится более 60% мирового рынка. Тем не менее при продолжающемся развертывании сетей, построенных на коаксиальном кабеле, по-прежнему сильна потребность в улучшении качества изображения. Так, под давлением требований к качеству изображения и простоты монтажа и настройки появился целый ряд технологий передачи высококачественного изображения по коаксиальному кабелю.
Новейшие решения представлены такими технологиями, как 960H, 800TVL, HD-SDI, ccHDtv, HD-MDI, HDCVI, HDTVI и AHD. Среди всех технологий 800TVL – наиболее обсуждаемая и самая популярная на рынке аналогового видеонаблюдения. Поставщики процессоров из Тайваня, Китая и Южной Кореи вступили в борьбу за долю на рынке, полном новых возможностей. Ниже приводится краткое описание технологий, которые оказались в центре внимания в этом году.

960Н: технологии и качество от Sony
Sony связала свои процессоры Effio с традиционными CCD матрицами и в результате получила 960Н качество изображения при высоком коэффициенте сигнал/шум и улучшенной цветопередаче. Процессоры Effio совместимы с 480K/570K CCD матрицами как NTSC, так и PAL-систем. По сравнению с традиционными аналоговыми видеокамеры, в которых используется связка процессоров Effio с WDR CCD матрицами, могут дать более ясную и четкую картинку в условиях задней засветки или сверхвысокой освещенности.
Комбинация процессоров Effio и CCD матриц позволяет получить более 650, а иногда и 700 телевизионных линий по горизонтали. Видеоизображение по технологии 960Н имеет большую насыщенность и яркость. В процессорах Effio реализовано 2D и 3D цифровое шумоподавление, которое уменьшает динамические шумы на изображении при пониженной освещенности и в темноте, делая картинку более чистой. Картинка также остается чистой при движении наблюдаемых объектов. Таким образом, при сохранении существующей кабельной инфраструктуры объекта, а в большинстве случаев и использовании уже установленных видеорегистраторов, технология 960H позволяет улучшить качество видеоизображения в системах аналогового видеонаблюдения. Именно этот фактор при всех преимуществах IP-видеонаблюдения позволил системам аналогового видеонаблюдения остаться на рынке.

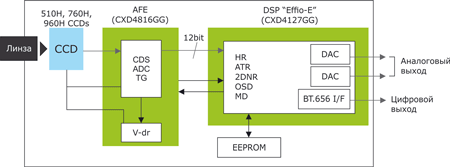

Cхема технологии 960Н (ССD + Effio DSP)

800TVL: CMOS + DSP и Full HD качество
Объединив CMOS-матрицы высокого разрешения и DSP (Digital Signal Processor), разработчики добились передачи видеоизображения качеством 800-1000 TVL. Это – последняя и, безусловно, самая популярная технология модернизации систем аналогового видеонаблюдения. Для 800TVL технологии могут быть использованы CMOS-матрицы от Aptina, Pixelplus, OmniVision и SONY и DSP от Fullhan Microelectronics, Sonix Technology и Nextchip. Правильное сочетание 1,3-мегапиксельных CMOS-матриц и DSP увеличивает разрешение видеоизображения, по крайней мере, до 800 TVL и улучшает функцию накопления заряда (Sens-up) ночью при почти 100%-ном сохранении цветопередачи. Использование уже существующей кабельной инфраструктуры на коаксиальных кабелях, простота монтажа и настройки, прогрессивная развертка, разрешение 720P, скорость до 60 к/с, видеофиксация движущихся объектов без эффекта размытия в условиях высоких температур – все это делает технологию одной из самых конкурентоспособных на современном рынке систем видеонаблюдения. Главное, что эта технология имеет самую низкую стоимость изготовления среди любых представленных на рынке CCTV, и вряд ли в ближайшее время к стоимости камер на CMOS-матрицах будет приближена цена любой другой камеры новых технологий.

ccHDtv: Full HD качество на расстоянии до 500 метров
Производитель полупроводниковых компонентов компания iTE Tech разработала технологию ccHDtv, основанную на концепции цифрового телевидения, которая позволяет передавать видеопоток через коаксиальный кабель, витую пару и беспроводным способом. ccHDtv обеспечивает передачу за одну секунду до 30 изображений с разрешением 1920 х 1080 или видеоизображение 1080P со скоростью 60 к/с по коаксиальному кабелю 3C2V/5C2V на расстояние до 500 м. iTE Tech при разработке опиралась на такие технологии цифрового телевидения (DTV), как DVB-T, ISDB-T, стандарты ATSC и решения, позволяющие снять проблемы большого объема передаваемых данных, с которыми сталкивались традиционные системы аналогового видеонаблюдения.

HD-MDI: HD качество по витой паре
Технология HD-MDI построена на связке CMOS матриц и ISP (Image Signal Processor) и позволяет передавать без задержек видеопоток без сжатия в HD (1280 x 720) качестве и аудиопоток по витой паре Cat.5 или Cat.6 на несколько сотен метров по схеме точка-точка.

HDCVI: CMOS + ISP и Full HD качество на расстоянии до 500 метров
Dahua Technology разработала интерфейс композитного видео высокого разрешения (HDCVI – High Definition Composite Video Interface), объединив CMOS-матрицы и ISP (Image Signal Processor). HDCVI позволяет передавать видеоизображения в формате HD (1280 х 720) и Full HD (1920 х 1080) с прогрессивной разверткой по коаксиальному кабелю. HDCVI определяет передачу несжатого видеопотока без задержек и потери качества видеоизображения по коаксиальному кабелю по схеме точка-точка. HDCVI позволяет передавать аудио- и видеопоток на расстояние до 500 м. Решения, использованные при разработке HDCVI, позволяют передавать видеоизображения без рассинхронизации и без потери кадров.


Схема технологии HDCVI (CMOS + ISP)

HDTVI: Full HD качество на расстоянии до 500 метров
HDTVI (High Definition Transport Video Interface) технология была создана компанией Techpoint, Inc в 2012 г. в Кремниевой долине, разработчики которой ранее трудились в компании Techwell. Как и HDCVI, технология HDTVI позволяет передавать HD и Full HD видеоизображение по коаксиальному кабелю на расстояние 500 м без потерь качества. Главным отличием технологий от HDCVI и HDTVI является ее открытость для всех производителей систем видеонаблюдения.

AHD: HD и Full HD качество на расстоянии до 500 метров
AHD (Analog High Definition) технология разработана хорошо известной компанией NEXTCHIP. AHD обладает всеми преимуществами технологий HDCVI и HDTVI, как и HDTVI, технология AHD является открытой для всех производителей. Кроме того, AHD видеорегистраторы могут работать с тремя типами видеокамер без дополнительных доработок.
То есть при сравнении схожих HDCVI и HDTVI технология от NEXTCHIP AHD имеет явное преимущество. Оно заключается в том, что регистраторы могут работать по гибридной схеме: AHD + Analog, что, безусловно, будет способствовать более быстрому переходу с аналогового видеонаблюдения на цифровое. Кроме того, технология AHD не только может конкурировать с аналоговым оборудованием, потому что транслирует и записывает сигнал с разрешением 720р, но и способна заменять IP-решения в недорогом сегменте там, где необходимо предложить низкую цену при цифровом качестве картинки.

Более подробно о технологии AHD читайте в нашей следующей статье.


Технологии AHD, HDCVI и HDTVI, имея свои особенности, тем не менее очень похожи друг на друга.
Что общего у трех технологий CVI, TVI, AHD:
● используют прогрессивную развертку при формировании сигнала;
● используют коаксиальную линию для передачи сигнала;
● передают видеоизображение без потери качества на расстояние до 500 м, а более 500 м – с прогрессирующим ухудшением качества, но лучшим, чем качество стандартных аналоговых систем;
● нет потерь, нет задержек сигнала.
Основные отличия трех технологий CVI, TVI, AHD:

AHD
Видеорегистраторы могут работать в трех режимах, а именно с тремя видами видеокамер: стандартными аналоговыми D1/960H видеокамерами, 720р AHD видеокамерами и IP-видеокамерами.
Разрешение 1080P будет доступно во второй версии технологии AHD в конце 2014 – начале 2015 года.
Первая и вторая версии AHD технологии, по предварительным данным, несовместимы между собой.

TVI
Видеорегистраторы могут работать в трех режимах одновременно при добавлении специальной микросхемы.
Hikvision является основным производителем продукции по технологии TVI.

CVI
Проприетарная закрытая технологияот Dahua и поэтому недоступная для других производителей без разрешения самой Dahua.

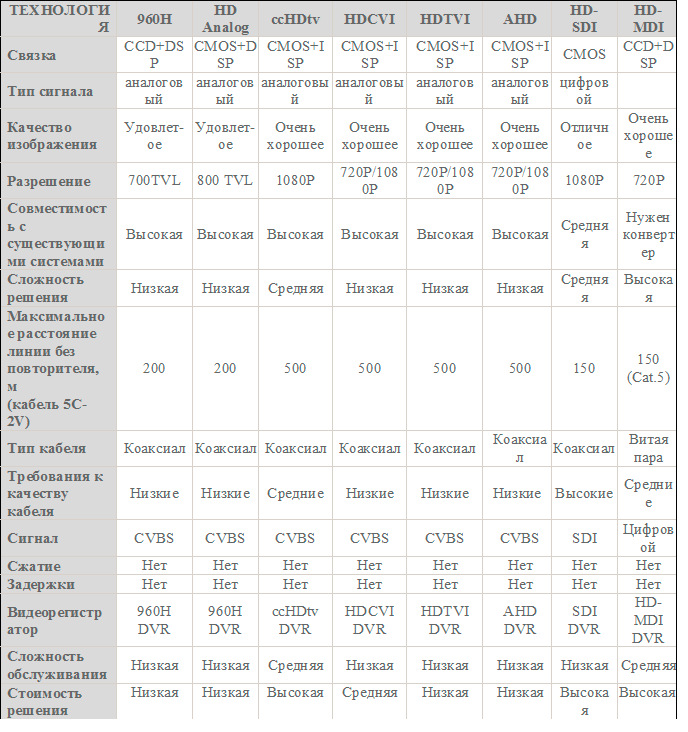

Сравнительная таблица семейства технологий HD-over-coax


Появление технологий, о которых рассказывается в этой статье, – свидетельство того, что тенденция перехода аналоговых систем видеонаблюдения стандартного качества к HD/Full HD качеству при сохранении существующей кабельной инфраструктуры создала конкурирующий рынок с большим выбором под потребности любых заказчиков. Чем ответят системы IP-видеонаблюдения, покажет время.
