Сетевые видеорегистраторы

Сетевые видеорегистраторы или NVR (англ. Network Video Recorder, сетевой видеорегистратор) предназначены для работы в IP-системах видеонаблюдения. В отличие от обычных DVR NVR получают видеоданные уже в сжатом виде по сети Ethernet. Данные могут поступать с IP-видеокамер или с аналоговых видеокамер, подключаемых через специальные адаптеры (типа композитный сигнал – Ethernet). Особенностью NVR является то, что они могут работать лишь с ограниченным списком моделей IP-видеокамер, поскольку в настоящее время стандартизация их интерфейсов сетевого обмена еще не распространена.
Достоинства:
• удаленный доступ к видеоданным по локальной сети или интернет (через специальный софт, web-интерфейс, приложения для мобильных устройств);
• легко наращиваемая архитектура;
• подключение к локальной сети в произвольном месте.
Недостатки:
• высокая нагрузка на локальную сеть.
Источник – Википедия

Другими словами, сетевой видеорегистратор – это устройство, предназначенное для сбора и записи данных с IP-видеокамер, а также для хранения видеоданных на внутренних жестких дисках. При помощи плат видеозахвата можно получать данные и с аналоговых камер. Как правило, функционал сетевого видеорегистратора включает интеллектуальный детектор движения, возможность просмотра событий по времени, записи по расписанию, удаленного доступа посредством встроенного программного обеспечения.
При выборе NVR в первую очередь необходимо обратить внимание на такие параметры, как число входных видеоканалов, функциональность, разрешение, суммарная скорость записи, используемый тип компрессии и другие параметры.
Если DVR сжимает в цифровом формате аналоговый видеосигнал и хранит данные на жестком диске, то сетевые видеорегистраторы сохраняют цифровые изображения непосредственно из IP-сети. NVR является наиболее важным элементом сетевой системы видеонаблюдения на базе IP-камер и кодеров. Эти устройства обеспечивают запись видеопотоков, их архивацию и передачу записанных данных по запросу для визуализации. Сетевой видеорегистратор реализует основное преимущество IP-систем – запись в любой точке сети независимо от удаленности от видеокамер.
NVR представляет собой сетевой диск, на котором создаются разделы для записи данных: видео- и аудиопотоков. NVR не осуществляет оцифровку и компрессию видео-, аудиосигнала. Как правило, NVR не обеспечивает и визуализацию изображения, транслируя записанные данные для отображения на мониторах рабочих станций IP-системы.
В основе NVR – специализированный компьютер с хорошо продуманной системой охлаждения, питания и возможностью установки в шкаф или стойку. В качестве операционной системы на сегодняшний день преобладает Windows. Впрочем, можно отметить тенденцию перехода к более стабильной OS Linux. Выбор Linux связан еще и с меньшими затратами на приобретение дистрибутива. Характерным числом видео- и аудиопотоков для записи на NVR являются значения 16, 32 и 48 потоков. Типичные характеристики видеопотока – 25 кадр/сек. с разрешением VGA (640 х 480) или 4CIF (704 x 576). Для мегапиксельных камер число потоков записи не превышает 4–6 потоков. Ограничение в первую очередь связано с производительностью компьютера, обеспечивающего одновременную запись на диск и трансляцию изображения для воспроизведения. До появления SATA интерфейса узким местом являлась пропускная способность шины жестких дисков с интерфейсом PATA, как следствие нередко использовалась запись на внешний SCSI-накопитель. В настоящий момент SCSI-интерфейс уходит в прошлое. На смену пришел высокоэффективный сетевой протокол iSCSI – команды и данные SCSI, инкапсулированные в IP-пакеты. Увеличение дискового пространства для записи осуществляется включением в гигабитную IP-сеть c сетевыми видеорегистраторами iSCSI-накопителей. Никаких принципиальных ограничений по числу и удаленности iSCSI-накопителей нет. Таким образом, сетевые видеорегистраторы обладают поистине гигантскими объемами дискового пространства – десятки терабайт. Кроме того, производители NVR внедряют дополнительные технологии эффективной организации видеоархива, как-то: запись тревожных кадров в отдельную область дискового массива с продолжительным сроком хранения или автоматическое удаление второстепенных по важности записей через определенный оператором промежуток времени.

Администрирование сетевых видеорегистраторов обычно осуществляется с помощью программного интерфейса рабочих станций IP-системы. Пользователь может назначить поток от конкретной IP-камеры или кодера для записи на определенный NVR. Параметры записи задаются независимо для каждой камеры, учитывая запись по событию и тревоге. Некоторые сетевые видеорегистраторы имеют встроенный web-интерфейс для программирования и не допускают централизованного администрирования. Это является серьезным недостатком, если в системе большое число устройств, так как настройка и перепрограммирование отнимают много времени. С другой стороны, возможен запуск web-интерфейса на самом регистраторе и работа с архивом без необходимости использования рабочей станции. Сетевой видеорегистратор не хранит административную информацию системы (данные о пользователях, тревожные сценарии, скрипт-программы), но только видеозапись. Таким образом, выход устройства из строя не приводит к сбою в работе системы в целом, а оператор может работать с живым изображением от IP-камер. Однако производители NVR стараются максимально повысить надежность работы устройств. Это очевидно, так как для охранной системы запись имеет принципиальное значение. В настоящий момент существует несколько технологий, гарантирующих надежность процесса записи в IP-системах.
В сетевых видеорегистраторах используются RAID-контроллеры, обеспечивающие создание дисковых массивов из независимых жестких дисков, установленных внутри корпуса устройства. Все диски используются и для хранения блоков четности, по которым в случае выхода какого-либо винчестера из строя возможно восстановление информации. В современных моделях используется система горячего резерва дисков – не отключая устройства, можно заменить вышедший из строя диск. В некоторых системах используется протокол UPnP: устройства присоединяются к сети в динамическом режиме, получают IP-адрес, по запросу сообщают о своих возможностях и собирают информацию о присутствии и возможностях других устройств. Как только IP-камеры, кодеры и NVR включены в сеть, процесс записи начинается автоматически – нет необходимости программировать и настраивать NVR, настройки можно скорректировать позже. Таким образом, можно организовать автоматическое переключение потоков с вышедшего из строя устройства на дублирующий NVR. Сами IP-камеры и кодеры могут иметь встроенные носители информации – флеш-карты, запись на которые ведется параллельно с записью на NVR. После восстановления соединения с сетевым видеорегистратором или его работоспособности данные пересылаются в область архива NVR, где запись отсутствует. Наконец, некоторые системы обеспечивают принцип дублирования записи: поток записывается на два одинаковых сетевых видеорегистратора.
(По материалам журнала ТЗ)

Мобильный сетевой видеорегистратор SRM-872 (Samsung Techwin)
Сетевой видеорегистратор SRM-872 разработан как ответ на все возрастающий спрос транспортного сектора на надежные решения на базе IP-сетей. Он может работать с двумя моделями камер Samsung Techwin, также созданными специально для транспорта и является высокоэффективным мобильным ONVIF-совместимым устройством для видеонаблюдения и записи.
Запись производится двухмегапиксельными камерами с частотой 60 кадров/сек с шириной полосы пропускания 64 Мб/с, что гарантирует резкость и четкость края изображения. Видеорегистратор может записывать такое изображение одновременно по всем восьми каналам.
Встроенный GPS дает возможность сохранять данные местоположения, а жесткий диск 2,5" с возможностью «горячей замены» можно снять для создания копии видеодоказательств. Также SRM-872 поддерживает модули 3G/WiFi для просмотра видео на ходу. Благодаря компактным размерам SRM-872 можно удобно установить в консоли автомобиля или под ней, а встроенный переключатель PoE сокращает время, необходимое для установки.
Благодаря наличию встроенного обогревателя для условий с низкой температурой (-25º C) видеорегистратор SRM-872 одобрен к использованию европейскими железными дорогами и сертифицирован в соответствии со стандартами EN-50121-3-2, EN-50121-4, EN-50155, EN-61373 и EN-609050-1.



64-канальный сетевой видеорегистратор SRN-4000 (Samsung Techwin)
Видеорегистратор SRN-4000 может одновременно записывать и передавать в режиме многопотоковой передачи изображение с пропускной способностью 400 Мб/с. Также он может записывать видео, захваченное 64 2-мегапиксельными камерами, и сохранять его на 12 внутренних жестких дисках до 108 дней или до 43 дней, если запись ведется с 64 5-мегапиксельных камер. SRN-4000 поддерживает ONVIF-совместимые камеры других производителей.
12 внутренних жестких дисков с возможностью замены без отключения поддерживают запись RAID5 и RAID6, что обеспечивает защиту от неустранимых ошибок чтения и полного отказа жесткого диска. Кроме того, SRN-400 имеет интерфейс iSCSI, что в случае необходимости дает пользователям доступ к очень емким устройствам хранения данных. Экранный пользовательский интерфейс SRN-4000 можно настроить всего за четыре шага с помощником «Простая настройка». Для выполнения этих задач отдельный ПК не нужен. С SRN-4000 пользователь может быстро найти и просмотреть видеозапись любого инцидента с помощью комбинации новейшего алгоритма обнаружения движения, анализа видео и поиска по метаданным.



PTX-NV042A (Proto-X)
4-канальный видеорегистратор PTX-NV042A является доступной бюджетной моделью. Новый интерфейс SkyCell добавляет множество дополнительных функций и упрощает работу с видеорегистратором. PTX-NV042A поддерживает установку двух жестких дисков объемом до 3 Тб (каждый) для хранения данных. Видеозапись осуществляется в формате Н.264 со скоростью до 30 к/с на канал. Предусмотрены 3 видеовыхода: HDMI, VGA и BNC. Поддержка стандарта ONVIF дает возможность подключать к NVR любые видеокамеры, соответствующие данному стандарту. Встроенный детектор движения позволяет обнаружить перемещение объектов в поле зрения камеры, при отсутствии такой функции в самой видеокамере. Облачный сервис предоставляет доступ к видеозаписям через интернет из любой точки планеты.



PTX-NV328A (Proto-X)
Мощный 32-канальный видеорегистратор PTX-NV328A позволяет организовать видеонаблюдение за крупными объектами. PTX-NV328A поддерживает установку восьми жестких дисков объемом до 3 Тб (каждый) для хранения большого объема данных, получаемых с видеокамер. Видеозапись осуществляется в формате Н.264 со скоростью 25 к/с. Количество тревожных входов/выходов - 16/4 соответственно. Поддержка стандарта ONVIF дает возможность подключать к NVR любые видеокамеры, соответствующие данному стандарту. Собственное программное обеспечение Proto-X CMS Vision обеспечивает централизованное управление всей системой видеонаблюдения. Удаленный доступ к видеозаписям можно организовать через облачный сервис или мобильный клиент при наличии интернет-соединения.



Сетевой видеорегистратор DR-6216PS (IDIS)
NVR DR-6216PS рассчитан на подключение и питание по PoE (IEEE 802.3at) 16 IP-камер, что исключает необходимость использования дополнительных источников питания даже в случае использования скоростных поворотных камер.
Суммарная производительность нового регистратора составляет 250 Мбит/c. Увеличение пропускной способности на 20Мбит/с позволяет смотреть видеопоток с 16 камер в реальном времени в качестве FullHD на мониторах, подключенных к NVR, и на удаленных рабочих местах.
Расширяемое дисковое хранилище до 66 ТБ, с использованием внешних устройств IDIS DA-ES1104, предоставляет возможность хранения 40 дней записи c 16-ти IP-камер в реальном времени качества FullHD. NVR DR-6216PS имеет новую функцию - конфигурирование RAID-массивов непосредственно с видеорегистратора.
DR-6216PS предназначен для построения крупных систем видеонаблюдения с возможностью дальнейшего масштабирования.
NVR DR-6216PS работает с IP-камерами IDIS и камерами, поддерживающими протокол ONVIF.
Различные режимы записи и поиска по архиву, уведомления о событиях, двунаправленная аудиосвязь, тревожные входы/выходы, интеграция с банкоматами и POS-терминалами, – всё это позволяет строить профессиональные системы видеонаблюдения высокого качества без использования дополнительного оборудования и ПО.



ENVR8008 (EverFocus)
ENVR8008 представляет собой монтируемый в стойке сетевой видеорегистратор, поддерживающий от 4 до 64 масштабируемых каналов. Снабженный 8 отсеками для жестких дисков SATAIII с возможностью горячей замены, имеющий функцию RAID 0,1,5,6,10 и оснащенный самой высокой защитой данных, ENVR8008 может вести запись с 64 одновременно работающих каналов, со скоростью 250 Мбит/с и разрешением 2 мегапикселя при 30 кадрах в секунду с кодеком H.264 без удаленного воспроизведения. С операционной системой на базе Linux, отличающейся неуязвимостью в случае сбоев PC и вирусных атак, ENVR8008 обеспечивает емкость хранения до 32 Тб (4 Тб на диск). Кроме того, сетевой видеорегистратор совместим со всеми устройствами EverFocus, такими как IP-камеры, цифровые видеорегистраторы, сетевые видеорегистраторы, системы контроля доступа и программное обеспечение CMS (система централизованного управления) EverFocus, Genie XMS. К видеорегистратору также могут быть подключены ONVIF-совместимые сторонние камеры. Устройство работает со всеми стандартными форматами сжатия видео, такими как H.264, MPEG4 и M-JPEG (в зависимости от камеры IP). NVR8008 также полностью поддерживается MobileFocus от EverFocus для удаленного просмотра на IOS и Android устройствах, что помогает расширить формат видеонаблюдения – оно становится доступным не только на фиксированных позициях, но и в мобильных условиях.



DN1601 (GKB)
NVR специально разработан в качестве устройства «с двухсторонней связью». Это означает, что любые камеры GKB IP Diplomat могут быть автоматически определены Linux NVR в любое время и в любом месте. Для его установки не понадобится дополнительное время, ведь оно действительно следует принципу «включил и работай»; это касается не только локальной сети, но и интернета.
DN1601 разработан для интеграции всех серий ONIVIF 2.0, а также для органичного соответствия IP-портфелю GKB.
Для достижения основанного на облачных технологиях управления и удаленного просмотра, GKB оптимизирует работу своего сетевого видеорегистратора, объединяя поддерживающие ONVIF-камеры различных брендов в облачную платформу GKB, что позволяет персоналу осуществлять управление и просмотр через интернет и мобильное приложение. Это упрощает управление видео; кроме того, больше не требуется задавать ни DDNS, ни IP-адрес. Устройство поддерживает различные конфигурации, от одной автономной системы до управления камерами различных брендов.



HS-NVR620P (HISHARP)
Сетевой видеорегистратор HS-NVR620P оборудован независимым 16-канальным переключателем питания по сети Ethernet (PoE), что обеспечивает легкость установки, при этом не требуется использовать дополнительный адаптер постоянного тока. Пользователю необходимо лишь произвести замену камер и устройств записи цифрового видео, подключить их к видеорегистратору при помощи сетевого кабеля и подать питание на видеорегистратор. Спустя 3 минуты система начнет выводить живое видео на монитор. В отличие от других сетевых видеорегистраторов пользователю не нужно проводить настройку роутера и системы сетевой защиты, а управление данным видеорегистратором аналогично управлению обычной видеосистемой DVR посредством пользовательского интерфейса. Кроме того, данная система предоставляет пользователю возможность удаленного просмотра видеопотока с мобильных телефонов 3G при помощи специального приложения.



CMX1108СН (LILIN)
108-канальный регистратор CMX1108 поддерживает IP-камеры LILIN, купольные PTZ-камеры и цифровые/сетевые видеорегистраторы. Рекордер может обрабатывать и отображать до 108 каналов видеопотоков в качестве 1080p/3M/5M/8M, снабжен встроенным двойным портом Gigabit Ethernet и поддерживает два монитора. Он также способен обеспечить многоканальное воспроизведение, как дистанционное, так и локальное. CMX1108 поддерживает установку нескольких камер в случае использования камер LILIN. Обеспечивает стабильную платформу наблюдения, предлагая все основные, а также некоторые из наиболее продвинутых функций, которые необходимы для базовой системы безопасности.
Кроме того, бесплатно предоставляются функция ePTZ и интеграция ePOS. Максимальная скорость видео может составлять 3840 х 2160 при 30 кадрах в секунду; поддерживается до 6 мониторов для ТВ стены. Клавиатура управляется через RS-485 для PTZ; имеются функции еPTZ и ROI. Доступны двустороннее аудио и запись.



NVR116 (LILIN)
Работающий в режиме реального времени мультисенсорный 16-канальный автономный сетевой видеорегистратор 1080P.
NVR116 обладает интерфейсом с сенсорной панелью, использующим интуитивно понятные функции, аналогичные функциям смартфона, например, масштабирование двумя пальцами, мультисенсор и прокрутка, и основанное на значках меню. Сенсорная панель увеличивает скорость работы оператора и сводит к минимуму время, необходимое для изучения системы. NVR116 также снабжен автоматизированным мастером установки (WS Discovery), который определяет местоположение всех камер в сети и импортирует предварительный просмотр каждого канала в целях облегчения их идентификации. Это значительно ускоряет ввод устройства в эксплуатацию. Пользователи могут с легкостью экспортировать аудио- и видеозаписи на USB, интегрированный с сетевым видеорегистратором DVD или на защищенный участок жесткого диска, посредством перетаскивания. Доступен удаленный просмотр со смартфонов; устройство совместимо с iPhone, Android, Blackberry и Ipad. Сенсорный NVR представляет собой надежное автономное решение для управления работой IP-камер.

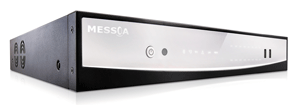

NVR203-004/008 (MESSOA)
NVR203-004 / NVR203-008 представляет собой 4-канальный / 8-канальный сетевой видеорегистратор, поддерживающий большое количество функций. Установка видеорегистратора не требует сложной настройки сетевых параметров или наличия дополнительного компьютера, он представляет собой универсальное решение на базе Linux, позволяющее подключать требуемое количество камер MESSOA мегапиксельного разрешения с функцией NVR-ready. Настройка и подключение данной системы выполняются столь же легко, как и при работе с системами DVR, путем последовательного выполнения трех простых шагов, а надежность и стабильность функционирования встроенной системы Linux NVR позволяет одновременно выполнять до 5 операций, включая живую передачу, запись и настройку изображения, а также конфигурацию параметров сети и резервное копирование данных. Видеорегистратор позволяет выводить изображение высокого разрешения на монитор и записывать его с разрешением до 1080p с использованием стандарта сжатия H.264, при этом обеспечивая возможность удаленного доступа к системе через интернет, CMS или мобильные приложения.



NVR206-016 (MESSOA)
NVR206-016 представляет собой 16-канальный многофункциональный сетевой видеорегистратор с возможностью подключения до 16 сетевых камер. Установка данного видеорегистратора не требует сложной настройки сетевых параметров или наличия дополнительного компьютера. Данная модель представляет собой универсальное решение на базе Linux, позволяющее подключать в режиме plug-and-play требуемое количество камер MESSOA мегапиксельного разрешения с функцией NVR-ready, а надежность и стабильность функционирования встроенной системы Linux NVR позволяет одновременно выполнять до 5 операций, включая живую передачу, запись и настройку изображения, а также конфигурацию параметров сети и резервное копирование данных. Видеорегистратор позволяет выводить изображение разрешением до 1080p даже при работе в многоканальном режиме и обеспечивает пользователю возможность удаленного доступа через интернет или мобильное приложение.
Модель NVR206 предназначена для объектов малого и среднего бизнеса, таких как розничные магазины и небольшие офисы. Поставляемое в комплекте программное обеспечение CMS позволяет использовать данный видеорегистратор в качестве масштабируемого решения при осуществлении крупных проектов.



NVR203-004P/008P (MESSOA)
NVR203-004P/008P представляет собой сетевой видеорегистратор со встроенным переключателем питания по сети Ethernet (PoE), при этом питание и передача видеопотока осуществляются через один сетевой кабель. Интегрирование переключателя в видеорегистратор обеспечивает экономию места и не требует установки дополнительных устройств, делая данную систему весьма простой в установке и эксплуатации.
NVR203-004P/008P представляет собой универсальное решение на базе Linux, поддерживающее режим plug-and-play для подключения камер MESSOA мегапиксельного разрешения и позволяющее осуществлять передачу видеопотока в формате до 1080p с использованием сжатия H.264, управление которым может осуществляться через интернет, а также посредством CMS или мобильного приложения. Надежность и стабильность функционирования встроенной системы Linux NVR позволяют одновременно выполнять до 5 операций, включая живую передачу, запись и настройку изображения, а также конфигурацию параметров сети и резервное копирование данных, тем самым отвечая всем требованиям многозадачности, предъявляемым к современным системам наблюдения. Модель NVR203-004P/008P представляет собой многофункциональное экономически эффективное решение для небольших строений, таких как жилые дома, компании малого бизнеса и офисы.



NVR202-16P (UniView)
Предназначенный для предприятий малого бизнеса NVR202-16P поддерживает 16-канальный видеовход и имеет 2 SATA-интерфейса. Каждый SATA-интерфейс поддерживает жесткий диск до 4 Тб.
Внутренние элементы сетевого видеорегистратора характеризуются максимальной способностью рассеивания тепла. Снабженное высокопроизводительным теплопоглотителем, устройство может также функционировать без дополнительной установки вентилятора. Это обеспечивает более стабильное функционирование, уменьшает энергозатраты, снижает уровень шума и количество собираемой пыли.
Кроме того, NVR 202-16P имеет модели, поддерживающие интерфейс с 8 портами PoE+ и дающие на выходе мощность до 60 ватт. Это делает установку всей системы наблюдения гораздо проще, так как достаточно установки небольшого числа сетевых кабелей. Сетевой видеорегистратор может также функционировать как компактный переключатель для сети.



NVR308-32 (UniView)
Сетевой видеорегистратор средней ценовой категории обеспечивает клиенту удобство и надежность в использовании.
NVR308-32 поддерживает 32-канальный HD-видеовход и 8 жестких дисков до 4 Тб.
Кроме того, сетевой видеорегистратор имеет обширный рабочий интерфейс, включая аудиовход и аудиовыход, тревожный вход и выход, USB-интерфейс. Что еще более важно, он может давать на выходе мощность 12 В постоянного тока для аудио- или сигнальных устройств. Это упрощает работу по монтажу кабеля.
NVR308-32 поддерживает резервное копирование RAID5. В режиме RAID имеется возможность осуществить горячую замену жесткого диска сетевого видеорегистратора. Для этого нужно просто открыть переднюю панель и заменить жесткий диск. Имеется функция автовосстановления и восстановления данных.
Кроме того, сетевой видеорегистратор работает с различными интерфейсами вывода, включая CVBS, VGA и DVI. Предусмотрены различные способы локального отображения. Некоторые модели могут поддерживать 3 независимых выхода с собственным отдельным выходным интерфейсом. Устройство может поддерживать разные мониторы с различным содержанием отображаемой информации для просмотра в реальном времени, воспроизведения или тревожного оповещения одновременно.
