Видеокамеры рубежей «Торговый зал» и «Кассы»

Уважаемые читатели! В предыдущей статье цикла «Видеокамера «Видеоконтроль кассовых операций», к сожалению, была допущена ошибка при верстке одной из фотографий к статье. Исправляем эту досадную оплошность и публикуем фотографию полностью.

Приносим свои извинения читателям, а также автору статьи Алиму Сизову.



1. ФУНКЦИИ ВИДЕОКАМЕР РУБЕЖЕЙ «Торговый зал» и «Кассы»

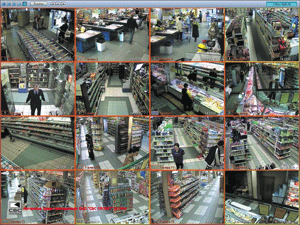

В предыдущих статьях цикла мы уже разобрали видеокамеры «Вход в торговый зал» и «Видеоконтроль кассовых операций». Поскольку эти видеокамеры являются наиболее важными, им было уделено повышенное внимание. Остальные видеокамеры рубежей «Торговый зал» и «Кассы» являются менее значимыми, поэтому их мы разберем в одной статье.
Итак, оставшиеся видеокамеры рубежей «Торговый зал» и «Кассы» это:
– видеокамеры прохода между стеллажами;
– видеокамеры расположения наиболее дорогого и подверженного кражам товара;
– видеокамеры Г- и П-образных проходов в торговом зале;
– видеокамеры прилавочной торговли;
– видеокамеры перехода из торгового зала в служебные помещения;
– видеокамеры предкассовой зоны;
– видеокамеры закассовой зоны;
– видеокамеры возможных аварийных выходов с объекта, расположенных в торговом зале.


Видеокамеры проходов между стеллажами должны обеспечивать контроль товаров, которые находятся в торговом зале. Видеокамеры прохода между стеллажами располагаются, как правило, с двух сторон установленных в торговом зале стеллажей. При этом каждая из видеокамер должна захватывать во весь рост посетителя, находящегося в дальнем конце стеллажа. Изображения от видеокамер, установленных в один ряд с одной из сторон стеллажей, должны быть организованы с небольшими «перехлестами» друг на друга, т. е. посетитель при подходе, например, к правой границы одной видеокамеры должен быть уже виден на левой границе соседней видеокамеры.
Видеокамеры расположения наиболее дорогого и подверженного кражам товара могут полностью совпадать с видеокамерами прохода между стеллажами. Но поскольку в этих точках заказчиком может подразумеваться более детальное изображение, чем на видеокамерах проходов, мы предлагаем ознакомиться с другой трактовкой настройки этих видеокамер. Данная трактовка позволяет более детально контролировать находящиеся в зоне видимости видеокамеры товары.
Видеокамеры Г- и П-образных проходов в торговом зале, естественно, выполняют те же функции что и видеокамеры проходов, но формирование изображений с этих видеокамер иное. Как правило, видеокамера располагается в углу стыка стеллажей, таким образом, видеокамера показывает не один проход, а два.
При этом есть только один небольшой минус – оператор не видит сами товары, находящиеся на стеллаже.

Видеокамеры прилавочной торговли контролируют процесс обслуживания покупателей через прилавок, т. е. это такие группы товаров, как салаты, мясо, рыба, икра и проч. Наиболее важным является контроль наиболее дорогих товаров. Трактовок подачи изображений может быть несколько. Один вариант: – видеокамера – более обзорная, второй – более детальная.
Видеокамеры перехода из торгового зала в служебные помещения выполняют зачастую очень важную функцию, потому что с их помощью можно ответить на вопрос: попадал ли данный товар из служебных помещений в торговый зал? Подобные вопросы часто возникают у службы безопасности, особенно после проведения инвентаризаций.
Видеокамеры предкассовой зоны – это контроль за товарами в предкассовой зоне, за очередью к кассе. При оперативной работе незаменима видеокамера – «подхват» посетителя, которого «вели», но «потеряли» в торговом зале.

Видеокамеры закассовой зоны выполняют важную функцию контроля конечного обслуживания покупателей, зоны арендаторов, ячеек для хранения вещей посетителей и прочие важные функции.
И наконец, видеокамеры возможных аварийных выходов с объекта, расположенных в торговом зале, – это контроль точек возможного проникновения на объект.

2. ПОДБОР ВИДЕОКАМЕР
В типовой ситуации, так как вышеперечисленные видеокамеры не являются по своей сути видеокамерами «детализации», нет необходимости применять качественные аналоговые цветные видеокамеры стандартного дизайна, более 540 ТВЛ, расширенный динамический диапазон (WDR). Поэтому чаще всего используются качественные видеокамеры купольного дизайна.

3. ПОДБОР ОБЪЕКТИВА
Рекомендуется применение видеокамер с объективами 2,8–10 (11, 12) мм, с АРД. Это позволяет настроить видеокамеру на требуемый угол.



4. СКОРОСТЬ ЗАПИСИ
Для видеокамер торгового зала желательный скоростной диапазон – от 4 до 8 кадров в секунду на видеокамеру.

5. МЕГАПИКСЕЛЬНЫЕ ВИДЕОКАМЕРЫ
Применение мегапиксельных видеокамер в данных точках объекта не является обязательным. Причина опять-таки в том, что данные видеокамеры, по сути, не являются видеокамерами «детализации». И применение мегапиксельных видеокамер не дает каких-либо ощутимых преимуществ.



6. ЗАНИМАЕМОЕ НА ДИСКЕ ПРОСТРАНСТВО
Для аналоговых видеокамер 720 х 576 средним «весом» одного кадра предлагается считать 50 кбайт. Для мегапиксельных видеокамер эта характеристика многократно увеличивается, т. е. для примера: 1,3 Mpix – 150 кбайт, 2 Mpix – 350 кбайт.
Эту информацию необходимо учитывать при расчете дискового пространства под видеоархив системы.
В заключение хочется напомнить заказчикам и коллегам, что наиболее правильный подход при разработке концепции расстановки видеокамер заключается не столько в правильном выборе точки установки видеокамеры, сколько в правильном формировании изображения с этой видеокамеры. Именно этим и логической связкой между видеокамерами нужно руководствоваться при разработке проекта.
