Журнал ТЗ № 6 2011



Раздел: Стоп-кадр
Тема:
Автор: Михаил ГИНОДМАН, Solution Engineer Allied Telesis в России и СНГ

Цифровые системы видеонаблюдения в современном мире

Системы видеонаблюдения выходят на первый план во всем мире как стратегический инструмент для защиты корпоративных активов, борьбы с терроризмом, предупреждения преступности и общественной безопасности. Одновременно расширяется использование видеонаблюдения на транспорте для контроля и управления трафиком.
По мере развития технологий аналоговые системы видеонаблюдения постепенно вытесняются цифровыми. Новые IP-видеокамеры позволяют получать качественную передачу изображения высокой четкости (HD) в реальном времени, имеют собственный встроенный компьютер, который конвертирует аналоговый сигнал в цифровой, и передает его по IP-сети. Такие камеры используют различные алгоритмы сжатия при передаче изображения (M-JPEG, H.264). Могут транслировать видеопоток, используя Unicast или Multicast. Имеют интерфейс для подключения к IP-сети, могут непосредственно получать питание от кабеля Ethernet (PoE).
Конечно, все это накладывает определенные требования к инфраструктуре IP-сетей. Так, для передачи изображения высокого качества или для непрерывной трансляции видео в реальном времени требуется надежная сеть с высокой скоростью передачи данных. Например, один поток изображения высокой четкости (HD 1080i), сжатый M-JPEG, может занять полосу около 25 Мбит/с. Понятно, что зачастую сеть видеонаблюдения состоит не из одной, а нескольких камер, подключенных к файл-серверу для записи информации, также изображение в реальном времени транслируется в операционный центр, откуда возможно удаленное управление камерами. Стоит отметить, что видеонаблюдением функционал современных мультисервисных сетей, на которых построена работа огромных предприятий, торговля, производство и т. д., не ограничивается. Именно поэтому в основу современных сетевых решений должны закладываться такие характеристики, как надежность, высокая производительность и отказоустойчивость.
Оборудование, использующееся в таких решениях, должно отвечать следующим требованиям к сетям видеонаблюдения:
Power over Ethernet (PoE) и PoE+
Медиаконвертация для коаксиальных, медных и оптических сред передачи
100 Mbps и Gigabit Ethernet
Gigabit и 10 Gigabit передача по оптоволокну
Поддержка Multicast: IGMPsnooping, IGMPproxy, IGMP

Сети небольших размеров
Для построения небольших сетей прежде всего, необходим Еthernet-коммутатор с хорошей производительностью и обладающий необходимым функционалом: поддержка QoS, избыточное питание для надежности, IGMP, PoE+. При наличии существующей коаксиальной проводки от аналоговой системы видеонаблюдения или удаленных объектов конвертация сигнала для разных сред передачи может осуществляться медиаконвертерами.
Возможно также использовать при построении малых сетей стекируемые коммутаторы с PoE+ для питания камер, что позволяет по мере необходимости наращивать число портов и повысить отказоустойчивость всей системы в целом.


Сети средних размеров
В данном случае обеспечивается минимальное время восстановления сети, например, при обрыве кабеля. Сети с данной конфигурацией часто используются на военных объектах, в силовых структурах, аэропортах и прочих объектах с целью обеспечения повышенной безопасности, секретных лабораториях и научных центрах.
«Виртуальное» ядро сети состоит из двух коммутаторов, объединенных в стек, каждый из коммутаторов доступа подключается к ядру двумя агрегированными соединениями по одному на каждый коммутатор стека. Сеть такой топологии позволяет избавиться от петель, кроме того, эта конфигурация обладает высокой отказоустойчивостью и обеспечивает непрерывную работу сервисов даже при потере одного из соединений.


Большая распределенная сеть
Такие сети поддерживают большое количество пользователей, отличаются высокой надежностью, хорошей управляемостью и масштабируемостью.

Сферы применения:
Городские сети, сети видеонаблюдения на улицах и в общественных местах, системы управления трафиком, транспортные сети, большие образовательные учреждения, бизнес-центры, супермаркеты, военные объекты.
Благодаря разбиению на отдельные VLAN в сетях данной конфигурации поддерживаются различные сервисы, включая видео, IP-телефонию, конференцсвязь.

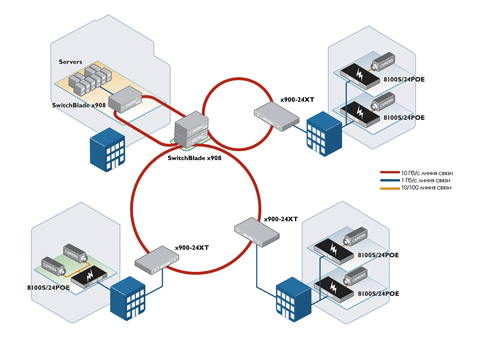

Хорошо зарекомендовали себя решения на основе кольцевой технологии EPSR, обеспечивающего время восстановления сети при обрыве кабеля около 50 миллисекунд. Надежность решения обусловлена наличием топологии колец EPSR между коммутаторами опорной сети и удаленными объектами. Для простоты управления разные потоки видео проходят по сети в различных VLANах, коммутатор агрегирует их и передает на сервер.
Следует отметить возможность масштабируемости решения, когда клиентами могут быть тысячи конечных пользователей и сотни камер видеонаблюдения. При использовании нескольких сервисов в рамках одной сети очень важна поддержка QoS (QualityofService – качество сервиса), которая гарантирует своевременную доставку трафика особой важности и свободный доступ к приложениям.
В случае разрыва соединения простой в работе сети составляет не более 50 миллисекунд – и чаще всего пользователь попросту ничего не замечает.
