Система охраны периметра с функцией электрошока \"Скат-1\"

Государственный стандарт РФ ГОСТ 50940-96 определил, что электрошоковые и защитные устройства предназначены для использования в целях самообороны и защиты объектов гражданского и ведомственного назначения от несанкционированного воздействия.

Электрошоковые устройства (ЭШУ) подразделяют:
по месту:
стационарные;
носимые;
по электрическим параметрам:
средней мощности воздействия;
напряжению искрового разряда на электродах;
совокупности параметров при эффективности воздействия;
по функциональному использованию:
контактного воздействия;
дистанционно-контактного воздействия.
Стационарные ЭШУ охраны периметров являются высокоэффективным средством защиты объектов:
электроды ЭШУ являются одновременно и физическим препятствием для нарушителя в виде проволочного ограждения;
ЭШУ с ограждением может являться и системой сигнализации;
ЭШУ – это мощное психологическое препятствие.
У стационарных ЭШУ контакт осуществляется по схеме «высоковольтный участок – нога – рука» или «высоковольтный участок – нога – нога».
Психологическое воздействие табличек «Стой! Опасная зона» и «Высокое напряжение», устанавливаемых в пределах видимости 25–50 м, ввиду знакомства с воздействием электричества на бытовом уровне практически исключает попытки преодоления ограждения. На тех, кому недостаточно предупреждения, осуществляется в импульсном режиме электрошоковое воздействие. Замыкание двух соседних нитей проволоки не ведет к возникновению (судорожного) сжатия нитей любопытствующим или нарушителем, а напротив – приводит к срабатыванию рефлекса, и он немедленно отпускает нити и отскакивает от ограждения. Из наблюдений за самоуверенным посетителем, осуществившим контактное замыкание нитей в ходе демонстрации: 30 секунд в шоке от боли, до 10 минут наблюдалось конвульсивное подергивание различных групп мышц, летальный исход исключен, что подтверждается медицинским заключением Федерального медицинского биофизического центра им. А. И. Бурназяна.
О правомочности реализации и приобретения ЭШУ закон гласит: «… электрошоковые устройства <…> регистрации не подлежат, и граждане РФ имеют право приобретать их без получения лицензии».
В современных ЭШУ сбор и обработка информации может осуществляться на базе ПК; передача информации – по радиоканалу; дизайн заграждения удовлетворит самого требовательного заказчика.

Назначение и принцип действия системы охраны периметра с функцией электрошока «Скат-1».
Система предназначена для защиты периметров объектов от проникновения нарушителей.
Система основана на легком воздействии электрических импульсов высокого напряжения и малого тока, вырабатываемых контроллером, на нарушителя без летального исхода при соприкосновении его с проводным ограждением. Ограждение представляет собой изоляторы с закрепленными на них нитями (гладкая стальная оцинкованная проволока диаметром 2,5 мм), по которым передаются кратковременные маломощные электрические импульсы. При обрыве, замыкании нитей ограждения между собой или на землю вырабатывается сигнал «Тревога».
В электрошоковой системе «Скат-1» сочетаются одновременно: физическое ограждение и сигнализационная система, что позволяет экономить средства заказчику.
Система охраны периметра с функцией электрошока «Скат-1» состоит из сигнализационного электрошокового ограждения (высоковольтная зона ВВ и низковольтная зона НВ) и цифрового микропроцессорного контроллера.
Параметры системы – количество проводов, расстояние между ними, длина контролируемой зоны – выбираются в соответствии с требованиями по охране объекта.

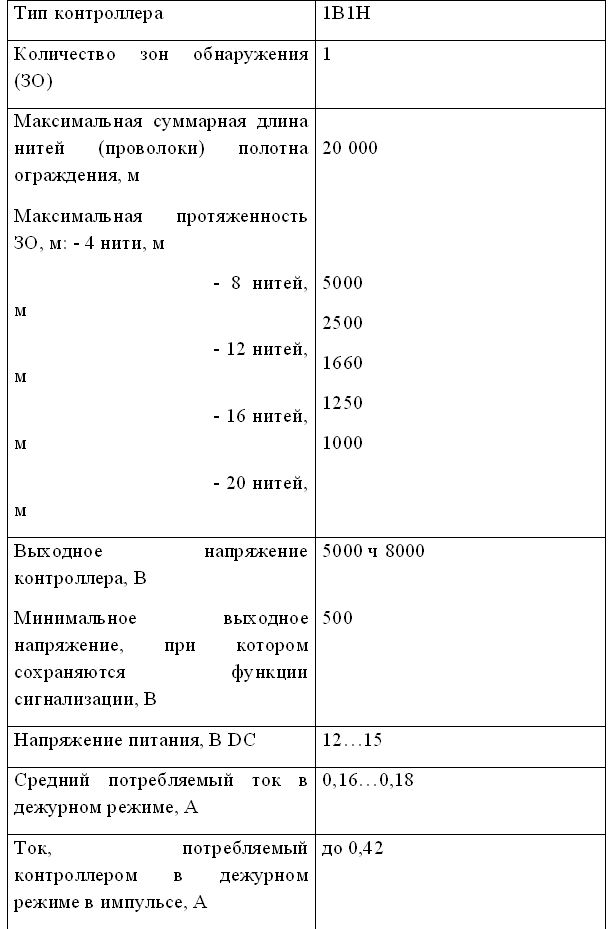

Технические характеристики


Контроллеры системы охраны периметра «Скат-1» могут выпускаться со следующими заводскими программными установками:
сигнал тревоги формируется контроллером при нарушении проводного ограждения за время следования двух электрических импульсов;
сигнал тревоги формируется контроллером при нарушении проводного ограждения за время следования трех электрических импульсов.

Комплект поставки
– цифровой микропроцессорный контроллер модель 1В1Н – 1 шт.;
– проволока стальная канатная оцинкованная ГОСТ 7372-79* – от 10 м (в соответствии с заявочной спецификацией);
– изоляторы линейные (тип FG 25, FG 30, FG 40 или FG 38) – от 0 шт. (в соответствии с заявочной спецификацией);
– изоляторы угловые (тип FG 50, FG 75 или FG 505) – от 2 до 1000 шт. (в соответствии с заявочной спецификацией);
– провод изолированный НТ100 – от 8 до 3000 м (в соответствии с заявочной спецификацией);
– фиксаторы для крепления проводов к проволоке (тросу) FLC – от 16 до 80 000 шт. (в соответствии с заявочной спецификацией);
– натяжные устройства GR – от 4 до 20 000 шт. (в соответствии с заявочной спецификацией);
– петля-пружина натяжения PASS-SH – от 4 до 20 000 шт. (в соответствии с заявочной спецификацией);
– устройство молниезащиты LA – 1 шт.;
– изоляторы SIN – от 4 до 20 000 шт. (в соответствии с заявочной спецификацией);
– клещи для натяжения проволоки GST – от 1 шт. (в соответствии с заявочной спецификацией);
– паспорт;
– упаковка.

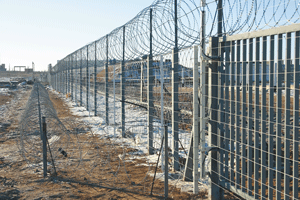

Система «Скат-1» может быть установлена:
на существующие заборы любого типа в виде козырька;
поверху стен и крыш в виде козырька;
совместно с существующим забором в виде второго забора (внешнего или внутреннего);
совместно со спиралью АКЛ (армированной колючей лентой) в виде самостоятельного забора;
как отдельно стоящий забор

Система имеет сертификат соответствия России № POCC RU.AB28.B03767
