Система речевого оповещения на базе модульных компонентов ESSER VARIODYN® D1

При возникновении пожара первостепенной задачей является спасение людей, находящихся в здании. Главную роль в решении данной задачи берут на себя две системы, работающие в плотном взаимодействии, - система пожарной сигнализации (СПС), обеспечивающая обнаружение очага возгорания на ранней стадии и система оповещения и управления эвакуацией (СОУЭ).

Алгоритм взаимодействия этих систем не может быть шаблонным и сильно зависит от типа и назначения здания. Так, например, при возгорании в многоэтажном здании нельзя сразу оповещать все этажи, так как при возникновении паники это может привести к давке с самыми трагическими последствиями. В первую очередь необходимо эвакуировать пожарный отсек (этаж или блок этажа), где произошло возгорание. Затем людей с этажей выше, так как туда в первую очередь будут проникать продукты горения. Люди, находящиеся на нижних этажах в это время подвергаются значительно меньшей угрозе и не должны занимать путей эвакуации. И лишь спустя непродолжительное, но достаточное время надо оповестить нижние этажи и эвакуировать людей из всего здания.
Реализация подобных алгоритмов допускается лишь с использованием аппаратной части, то есть, исключается «верхний уровень», состоящий из компьютеров с управляющим программным обеспечением. Таким образом, в подавляющем большинстве случаев связь СПС и СОУЭ происходит на уровне «сухих» контактов. Для обеспечения необходимой гибкости следует использовать по одному реле для каждой зоны оповещения, а их количество в ряде случаев может исчисляться десятками.
Специалисты группы компаний «Траскон» имеют богатый опыт по проектированию и инсталляции систем противопожарной защиты в зданиях различного типа. Это и административные здания, так и крупные спортивные комплексы.
Более 10 лет мы работаем с австрийским оборудованием ESSER by Honeywell в области СПС. Относительно недавно у данного производителя появилась новая линейка оборудования для систем оповещения ESSER VARIODYN® D1.
Новая система может эффективно конкурировать с другими именитыми брендами т.к. обладает широким функционалом, потрясающей гибкостью и привлекательной стоимостью. Но самое главное заключается в 100% интеграции с СПС данного производителя по внутреннему протоколу.
Совместное использование систем позволяет реализовать алгоритм любой сложности без использования десятков реле и прокладки множества проводов. Достаточно лишь в программу конфигурирования СОУЭ ESSER VARIODYN® D1 подгрузить файл конфигурации СПС ESSER IQ8 Control и расставить необходимые связи. Обмен данными между системами постоянно контролируются и обрыв связи или неисправность в системе оповещения сразу отобразится в системе пожарной сигнализации.
Естественно, все необходимое для обеспечения взаимодействия систем, сертифицировано и может применяться на территории Российской Федерации.

Общие сведения о системе VARIODYN® D1

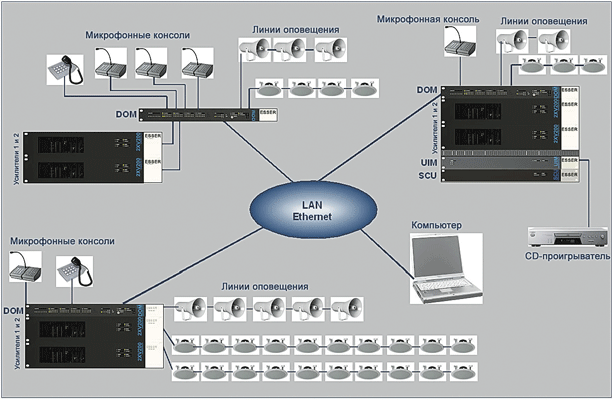

Система речевого оповещения VARIODYN® D1 строится на базе модульных компонентов, объединяемых по локальной вычислительной сети, что обеспечивает максимальную гибкость конфигурации с учётом специфики объекта. Это означает, что особые требования могут быть реализованы максимально экономичным и эффективным способом на объектах различного размера.

Основные особенности системы:
1. Полноценная сетевая структура с объединением основных управляющих модулей (DOM) по локальной вычислительной сети:
• до 250 модулей DOM в одной сети;
• до 500 двухканальных усилителей;
• до 1000 устройств на цифровых шинах DAL (микрофонные консоли и универсальные модули выходов);
• до 2000 аналоговых аудиовходов для подключения внешних источников звука;
• до 50000 сигнальных входов/выходов (контактных групп) для алгоритмической взаимосвязи с внешним оборудованием;
• до 6000 линий оповещения;
• число одновременно транслируемых программ ограничивается пропускной способностью сети (0,5 МБ на программу);
• до 8 одновременно транслируемых;
• программ (сообщений) на один модуль DOM;
• постоянный контроль сети.

2. Цифровая обработка сигнала:
• регулировка уровней громкости (кнопками консолей, внешними контактами, по временному расписанию, с удалённого компьютера);
• настраиваемый лимитер для микрофонных консолей (DCS, DCSF);
• индивидуально по каждому каналу усиления:
• регулировка громкости;
• автоматическая регулировка уровня;
• (АРУ) – при использовании сенсорных микрофонов;
• фильтр High-pass (низкочастотный) 2х, 4х, 6х в диапазоне 20Гц-20кГц;
• фильтр Low-pass (высокочастотный) 2х, 4х, 6х в диапазоне 20Гц-20кГц;
• задержки (0-2000 мсек) ;
• 8-полосный параметрический эквалайзер.

3. Постоянный мониторинг:
• микрофонных капсул;
• цифровых аудиошин (DAL) на модулях DOM, UIM, консолях DCS;
• статуса резервного питания модуля DOM и температуры внутри корпуса модуля;
• линий громкоговорителей на предмет обрывов, коротких замыканий, изменений импеданса, заземления;
• сетевых коммуникаций в сети Ethernet между всеми модулями;
• основных и резервных каналов усиления
