Системы газового пожаротушения на базе ГОТВ 3М Novec 1230

Газовое огнетушащее вещество 3М тм Novec тм 1230 с успехом применяется на территории РФ с 2006 года в самых различных областях от библиотеки до центров управления полетами. 3М тм Novec тм 1230 является последней разработкой на рынке газового пожаротушения. Поэтому совершенно естественно, что по огнетушащему механизму, по расчетам для проектирования, а также по практическому применению зачастую возникает немало вопросов. Надеемся, что статья даст ответы на многие из них. А для начала давайте разберемся, что же такое 3М тм Novec тм 1230?

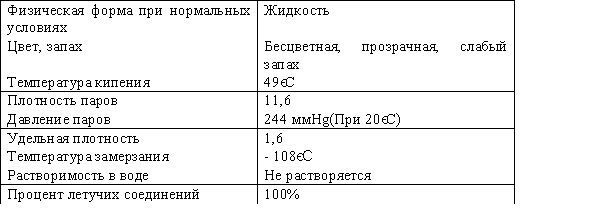

3М тм Novec тм 1230 – вещество, на основе фторсодержащего кетона, разработанное корпорацией 3М. Химическая формула: CF3CF2C(O)CF(CF3)2. При нормальных условиях 3М тм Novec тм 1230 находится в жидкой фазе. Используется для газового пожаротушения. Основные физические и химические свойства представлены в таблице 1.

Основное преимущество 3М тм Novec тм 1230 перед своими конкурентами – это безопасность для людей и окружающей среды. Конечно, наши нормы пожарной безопасности запрещают пуск газа до полной эвакуации людей. Но существует множество помещений, где оперативная эвакуация людей просто невозможна. К таким помещениям относятся центры управления полетами, диспетчерские аэропортов, посты управления атомными станциями. В таких помещениях особое внимание уделяется безопасности огнетушащего вещества для людей. Например, при пожаре в центре управления полетами, диспетчеры передают управление на резервный центр. Передача управления занимает порядка 15-20 минут. А система газового пожаротушения после получении сигнала о пожаре срабатывает после задержки в 30 секунд. То есть, люди должны находиться в помещении после выпуска газового огнетушащего состава в помещении 15-20 минут. Поэтому использование безопасных газов в таких помещениях жизненно необходимо.

Так почему 3М тм Novec тм 1230 безопасен для людей?
Во-первых, огнетушащий механизм 3М тм Novec тм 1230 основан на 100% эффекте охлаждения. Каждая молекула 3М тм Novec тм 1230 содержит 12 атомов фтора. Фтор – это очень теплоемкостное вещество, которое и забирает тепловую энергию от очага возгорания. Огнетушащий механизм 3М тм Novec тм 1230 не связан с вытеснением или связыванием кислорода.
Во-вторых, у каждого огнетушащего вещества есть параметр NOAEL – это максимальная концентрация газа, при которой не наблюдается каких-либо вредных воздействия на людей. Сравнивая параметр NOAEL с расчетной концентрацией ГОТВ можно понять насколько то или иное вещество безопасно для людей. Для примера, у 3М тм Novec тм 1230 расчетная концентрация 4,2%, NOAEL – 10%.
В-третьих, в санитарно- эпидемиологических нормах РФ есть понятие – индекс токсичности. В ФГУП ВНИИЖГ Роспотребнадзора были проведены испытания по определению индекса токсичности. Вещество считается нетоксичным, если индекс токсичности меньше 20. Согласно заключению ФГУП ВНИИЖГ Роспотребнадзора индекс токсичности 3М тм Novec тм 1230 – 3,45.
Исходя из вышеописанных данных можно с полной уверенностью сказать, что ГОТВ 3М тм Novec тм 1230 безопасен для людей.

Если 3М тм Novec тм 1230 – жидкость, то каким образом он переходит в газовую фазу?
3М тм Novec тм 1230 имеет температуру кипения 49ºС, а, следовательно, быстро испаряется. К температуре кипения добавляется специальная конструкция насадков- распылителей. Насадок имеет толстую стенку – 13 мм – и маленькие отверстия. Поэтому за счет низкой температуры кипения и давления, создаваемого на насадке (минимум - 5 атм.) ГОТВ 3М тм Novec тм 1230 при выходе из насадка переходит в газовую фазу. Неоднократные испытания компании TYCO и ООО «Пожтехника» полностью это подтверждают.

Немаловажный фактор – экономическая составляющая 3М тм Novec тм 1230, которая в большинстве случаев играет решающую роль при выборе огнетушащего вещества. Рынок газового пожаротушения увеличивается с каждым годом, а, следовательно, растет количество производителей оборудования для газового пожаротушения. Появляются новые модули ГПТ, которые отличаются по объему, по коэффициенту заполнения модуля, а также по ряду других параметров. Поэтому заранее однозначно сказать, какая установка ГПТ будет дешевле, нельзя. В зависимости от объема помещения цена изменяется «скачками», то есть, если при расчете того или иного помещения получается переход на более дорогой модуль с большим объемом, соответственно цена возрастает. Например, линейка оборудования СО2 имеет фиксированный объем баллона и количество огнетушащего газа в модуле. Этим объясняется высокая стоимость СО2 на малые объемы. У систем ГПТ с применением 3М тм Novec тм 1230 более гибкая линейка модулей, поэтому «скачки» стоимости менее заметны.
Отметим, что на самых распространенных объемах до 100 м3 и от 120м3 до 250 м3 огнетушащий состав 3М тм Novec тм 1230 экономически выгоднее. На остальных объемах, при незначительно большей стоимости, в отличие от традиционных ГОТВ, мы получаем современную систему, с применением чистого, абсолютно безопасного для человека и оборудования огнетушащего состава.
Не зря ведущие мировые производители систем активной пожарной безопасности сделали ставку именно на 3М тм Novec тм 1230. Этот уникальный состав без преувеличения стал той инновацией, которая со временем призвана изменить существующие сегодня концепции газового пожаротушения.

3М тм Novec тм 1230 нет в перечне газов, разрешенных для применения на территории РФ. На основании какого документа можно применять этот газ?
Действительно, в действующих нормативных документах (СП 5.13130.2009) в перечне газов нет 3М тм Novec тм 1230 .Однако свод правил не запрещает использовать другие газы, если для этого вещества разработаны отдельные нормативные документы. Для 3М тм Novec тм 1230 разработан «Стандарт организации по проектированию установок газового пожаротушения с модулями МПА-NVC 1230 на основе огнетушащего вещества 3М тм Novec тм 1230» ООО «Пожтехника», который зарегистрирован в МЧС и присвоено обозначение «ВНПБ 05-09». Также имеются сертификаты пожарной безопасности и санитарно-эпидемиологическое заключение на ГОТВ и на установку газового пожаротушения, заключение центра безопасности культурных ценностей.

Каким образом и где происходит заправка и переосвидетельствование модулей с 3М тм Novec тм 1230?
Заправка и переосвидетельствование модулей происходит в Москве на заправочной станции ООО «Пожтехника». Заправочная станция обладает большой пропускной способностью, что позволяет выполнять большие объемы в максимально короткие сроки. Периодичность освидетельствования модулей – 1 раз в 10 лет.
Подводя итог, можно с уверенностью сказать, что применение ГОТВ 3М тм Novec тм 1230 на территории России полностью соответствует юридической и пожарной правовой базе. ГОТВ 3М тм Novec тм 1230 является безопасным для людей, для окружающей среды, имеет хорошие экономические показатели и всегда доступен на складе в Москве.
