Компания «Тахион»: индивидуальные решения по техническим заданиям заказчиков

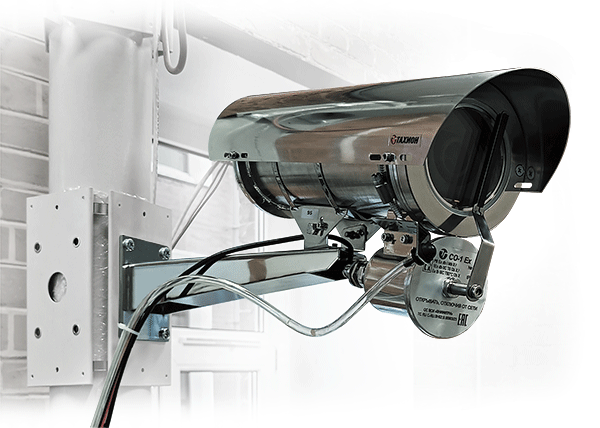

Видеокамера для работы в системе видеонаблюдения предприятия горнохимической промышленности Разработчики «Тахиона» совместно с технологическим партнёром создали видеокамеру по индивидуальному запросу клиента. Она предназначена для работы в распределённой системе видеонаблюдения предприятия горно-химической промышленности. За основу решения выбраны взрывозащищённые серийные изделия из нержавеющей кислотостойкой аустенитной стали: • Взрывозащищённый термокожух ТГБ-8Г Ех. • Взрывозащищённый стеклоочиститель СО-1 Ех. Маркировка взрывозащиты: РВ Ех db I Mb X / 1Ех db IIC Т6 Gb Х /Ех tb IIIC Т80°C Db Х. Внутрь термокожуха установлена видеокамера BHZ-1030V2-LAN. Особенности видеокамеры: • Разрешение 1920х1080 (2 Мр). • Чувствительность 0,1 лк (цвет)/ 0,01 лк (ч/б). • Объектив 30xZoom (4,3-129 мм), автофокусировка. • Два видеовыхода: AHD, IP. • Последовательный порт RS-485. Итог: взрывозащищённые видеокамеры со стеклоочистителем для работы в распределённой системе видеонаблюдения предприятия горно-химической промышленности. Степень пылевлагозащиты: IP66/IP68. Диапазон рабочих температур: от - 60°С до +50°С. На фотографии представлена видеокамера на этапе настройки и испытаний.

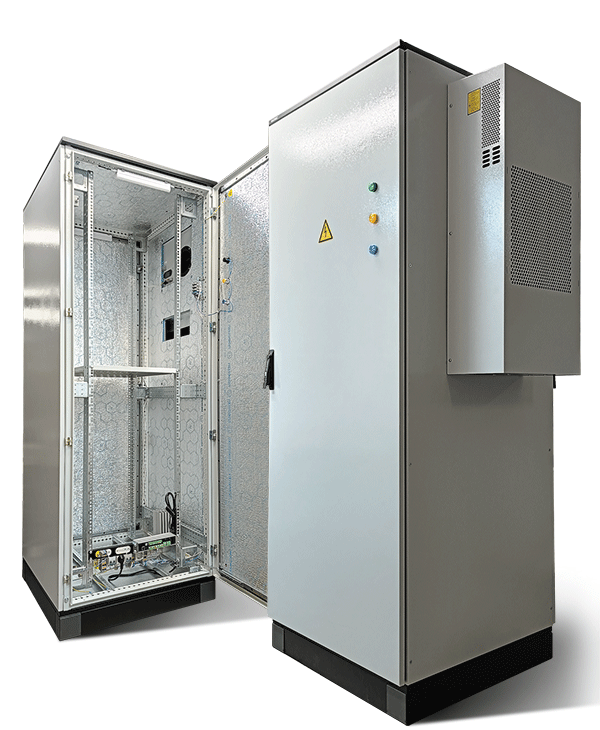

Термошкаф для работы с передающим оборудованием Новое несерийное изделие – термошкаф, в котором будет установлено передающее оборудование с резервированием питания, с большим количеством АКБ. Выполнено по индивидуальному техническому заданию заказчика. Особенности термошкафа: • Габариты корпуса: 800 х 2000 х 800. • 19-дюймовые стойки для установки оборудования. • В процессе работы оборудование выделяет много тепла, поэтому термошкаф оснащён кондиционером уличного исполнения, мощностью 1000 Вт. Состав изделия: • Блок управления климатом БУК-3В. Предназначен для управления обогревателями и холодным запуском аппаратуры, установленной в термошкафу. • Два обогревателя термошкафов ОТШ-300 со встроенными вентилятором и биметаллическим выключателем. Биметаллический выключатель ограничивает температуру поверхности радиатора до +90°С, вентилятор перемешивает воздух, обеспечивая равномерное распределение температуры внутри корпуса. • Кондиционер с терморегулятором, 1000 Вт, уличного исполнения. Изготовлен из листовой стали. Применяется для охлаждения и поддержания микроклимата внутри корпуса, поскольку в данном изделии установки системы вентиляции недостаточно. • Датчик влажности и температуры. Подключен к контроллеру мониторинга. • Контроллер мониторинга. Собирает и передаёт данные о влажности и температуре оператору. • Две розетки 230 В. • Сигнальная лампа, зелёная. Служит для визуального мониторинга включения аппаратуры. • Сигнальная лампа, желтая. Служит для визуального мониторинга работы обогревателей. • Сигнальная лампа, синяя. Служит для визуального мониторинга работы кондиционера. • Полка для размещения оборудования, которое невозможно установить в 19-дюймовые стойки. • Две двери обеспечивают доступ к оборудованию с двух сторон. • Два тамперных контакта. • Два светильника. • Два автоматических выключателя Материал корпуса: листовая сталь с атмосферостойким порошковым покрытием. Цвет корпуса: RAL 7035 (светло-серый). Диапазон температуры окружающей среды при эксплуатации от - 50°C до +50°C. Степень пылевлагозащиты – IP55. Климатическая система разработана специалистами «Тахиона».
Термошкафы для работы на объекте инфраструктуры внутренних водных путей Новый индивидуальный проект – термошкафы для работы в системе периметральной сигнализации на объекте инфраструктуры внутренних водных путей. Особенность изделия: Нестандартный цвет корпуса: серый антрацит RAL7016. Выбор цвета обусловлен отраслевыми стандартами объекта, на котором будут установлены термошкафы. Состав термошкафа: • Блок управления климатом БУК-4. Предназначен для управления обогревателем и системой защиты от холодного пуска аппаратуры, установленной в термошкафу. • Обогреватель термошкафов ОТШ-200 со встроенными вентилятором и биметаллическим выключателем. Биметаллический выключатель ограничивает температуру поверхности радиатора до +90°С, вентилятор перемешивает воздух, обеспечивая равномерное распределение температуры внутри корпуса. • Оптический кросс с 8-ю адаптерами SC-SM. • БЗЛ-ЕП4х2 - блок защиты портов от импульсных перенапряжений в сети Ethernet c питанием РоЕ. • Розетка на DIN-рейку 230 В. • Автоматический выключатель. • Подготовлены места для установки оборудования периметральной сигнализации: приёмно-контрольный блок, коммутатор, преобразователь волоконно-оптический. Это оборудование заказчик установит и подключит самостоятельно. • Комплект бесперебойного питания КБП 24/5: - блок питания 21,5-26В, 120 Вт, - БПЗУ-24 (блок переключения питания с зарядным устройством). Комплект бесперебойного питания обеспечивает питание приёмно-контрольного блока периметральной сигнализации. • Блок бесперебойного питания UPS 230/48-55 В, 300 Вт. Обеспечивает питание коммутатора. • Тамперный контакт для сигнализации о несанкционированном доступе. • Подготовлены посадочные места для 6-ти аккумуляторов (АКБ). Заказчик установит их самостоятельно. Материал корпуса: листовая сталь с атмосферостойким порошковым покрытием. Цвет корпуса: RAL7016 (серый антрацит). Диапазон температуры окружающей среды при эксплуатации от - 60°C до +50°C. Степень пылевлагозащиты – IP66. Климатическая система, БПЗУ-24 и БЗЛ-ЕП4х2 разработаны специалистами «Тахиона».
