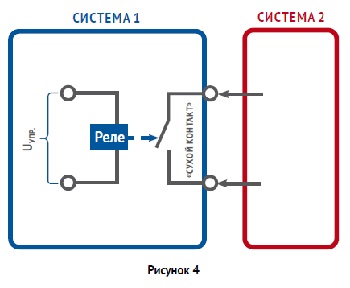

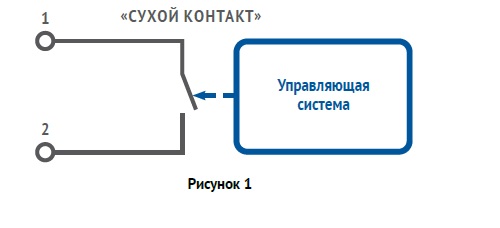

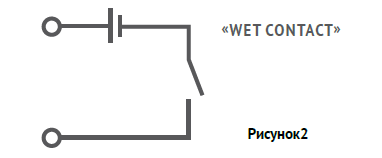

 В этом случае управление сухим контактом реализуется через реле.
Изменение состояния электрической системы связано с появлением неких токов. Или, напротив, их
исчезновением. Возникающий ток проходит через обмотку реле.
К обмотке приложено некое управляющее напряжение. Или это
было до изменения состояния. Сердечник катушки исключительно
механически связан с «сухим контактом» и выполняет роль переключателя – нормально разомкнутый делает замкнутым, а нормально
замкнутый размыкает. Но на сам «сухой контакт» никакой потенциал
не поступает – он как был «сухим» при первоначальном состоянии
управляющей системы, так и остался при изменении ее состояния.
Он только «перевернулся».
При этом управляющая система может быть исключительно слаботочной, пропускать по своим цепям миллиамперы, а ее «сухие
контакты» могут переключать токи в сотни и тысячи ампер, если
изначально конструкция их это позволяет. На этом принципе построены всевозможные высоковольтные выключатели и пускатели.
Дуговые разряды между контактами высоковольтных цепей делают
их включение напрямую просто невозможным по соображениям
безопасности. Именно слаботочная система управляет «сухим контактом» включения силовой высоковольтной цепи.
Кстати сказать, «сухие контакты» в обязательном порядке нормируются по току, подобно нашим бытовым выключателям, на которых
всегда указан максимально допустимый ток, который они способны
безопасно коммутировать. Но на нашем рынке об этом почему-то
массово забывают. А зря. Одно дело включить «сухой контакт» просто
в шлейф имеющейся сигнализации, и совсем другое – попытаться
через него же запустить стартер аварийного генератора в случае
пропадания сетевого напряжения.
Поскольку всё большее распространение получают слаботочные
системы, оперирующие уже микроамперами, «сухие контакты»
стали нормироваться и по минимальному току, который они могут
коммутировать. Сам «сухой контакт» имеет вполне конкретное
сопротивление, и при включении в цепь на этом сопротивлении
происходит вполне конкретное падение напряжения ΔU= IxR. И это
падение напряжения может оказаться недопустимо большим для
управляемой системы, оперирующей микротоками. Но на нашем
рынке это пока неактуально. А вот максимально допустимый ток
указывать стоит, чтобы монтажник представлял, какую управляемую
систему к такому контакту можно подключить (с каким током потребления), и банально не сжечь сам «сухой контакт» с полным перечнем
возможных последствий – от выгорания только контакта или выхода
из строя платы, на которой он установлен, до полноценного пожара.
Теперь рассмотрим механизм работы «сухого контакта» в системах
безопасности.
Некая управляющая система изменяет свое состояние. Например,
сработала сигнализация в системе ОПС, зафиксирован несанкционированный проход через турникет, металлодетектор обнаружил
запрещенные предметы в багаже, в «тревожной» зоне обзора
видеокамеры зафиксирован новый объект, пропал сигнал от видеокамеры, пропало внешнее питание аппаратуры и т. д. и т. п. Всё это
либо вызывает появление неких дополнительных токов в приемной
аппаратуре, либо, напротив, исчезновение токов, которые были до
произошедшего события. Сама аппаратура изменение собственного
состояния, конечно, восприняла. И, как правило, имеется внутренняя

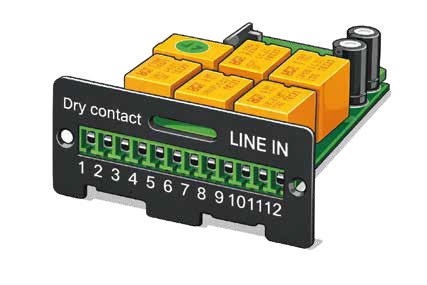

сигнализация об изменении состояния. Но дополнительно производитель установил реле «сухих контактов» — реле сработают как
на появление тока, так и на его исчезновение, если до момента
события ток по обмотке реле проходил. Соответственно, событие
вызовет переключение самих «сухих контактов», независимо от
того, активирована ли какая-либо индикация события на самом
принимающем приборе или нет. А дальше всё на усмотрение потребителя, как воспользоваться предоставленной возможностью, и
воспользоваться ли вообще.
Считайте, что сработал просто выключатель, дающий пользователю
возможность включить абсолютно любую цепь (с учетом, конечно,
максимально допустимого тока для «сухого контакта»), какая именно
ему для конкретных целей необходима.
Нередко «сухой контакт» еще называют «выходом сигнала тревоги».
Входы тревоги – это входные шлейфы от конкретных датчиков. А
выход – именно «сухой контакт», который переключается при наличии тревоги на входе. Но вовсе не обязательно «сухой контакт»
напрямую связан с тревогой. Любое изменение состояния управляющей системы можно связать с конкретным «сухим контактом».
А дальше следует понимать, что практически любую систему можно
запустить подачей на нее питающего напряжения, если она заранее
настроена под нужный функционал при подаче питания. И если
управляемая система не предусматривает изначально внешнее
включение сигнальных каких-то цепей, практически всегда можно
организовать включение питания. Или, напротив, разорвать линию
питания. Можно, например, включить «сухой контакт» в линию питания освещения объекта. Или запустить, подав питание, систему оповещения, а то и включить систему автоматического пожаротушения
от «сухого контакта» тревожного выхода пожарной сигнализации.
Всё ограничится только потребностями или фантазиями. Через «сухой контакт» можно организовать даже автодозвон с записанным
сообщением о состоянии управляющей системы.
А теперь поговорим об интеграции, понимая под
этим понятием взаимодействие различных систем
по одному и тому же событию. О возможности такой
интеграции сегодня нам сообщает в своих рекламных
заверениях и технической документации практически
любой производитель оборудования СКУД, видеонаблюдения, ОПС.
Теоретически интегрировать можно
всё. Вопрос в том, какой ценой, и
располагает ли потребитель для этого
всем необходимым.
Представим, что абсолютно все актуальные для
потребителя изменения состояния системы отображаются переключениями «сухих контактов»,
соответствующих таким изменениям. Тогда ничего
не мешает нам управлять какими-либо сторонними
исполнительными механизмами, сигналами тревог,
освещением, доступом, включив «сухие контакты»
в линии питания таких систем или же в какие-то
сигнальные линии, если схемотехника это позволяет.
Причем совершенно независимо от типа, принципа,
производителя таких систем.
Например, при срабатывании сигнализации о несанкционированном проходе турникета необходимо
заблокировать все двери для дальнейшего прохода.
Если СКУД дверей никак не связана непосредственно с турникетом, если производители совершенно
разные, ничего не мешает подать питание по независимой линии
на замки дверей через «сухие контакты» турникета. Или в случае
обесточивания объекта в результате злонамеренных действий с
пульта через «сухие контакты» заблокировать двери от ИБП. Кто
устанавливал СКУД на двери, и по какому протоколу она работает,
нам в этом случае абсолютно безразлично.
Вот такая простейшая интеграция.
Вообще, справедливо высказывание: «Радиотехника – это наука о
контактах». И чем больше контактов имеется в нашем распоряжении,
состояние каждого из которых отображает определенные состояния
системы, тем больше наши возможности по расширению функционала за счет сторонних систем на наше собственное усмотрение.
Но у такой интеграции есть существенные ограничения. Современные системы СКУД имеют множество возможных функций.
Теоретически каждая из них может отображаться внешним «сухим
контактом». Однако, во-первых, это реально займет очень много
места на внешней панели или на плате прибора. Во-вторых, каждый
«сухой контакт» в электрической управляющей системе – это реле
с вполне определенными габаритами и ценой. Прибор получится
очень громоздким и очень дорогим. В-третьих, реализовывать каждую внешнюю линию интеграции через двухпроводный кабель с
включением в имеющуюся линию питания в управляемой системе
или, что еще хуже, с организацией дополнительной линии питания
– это просто жуткие по объему кабельные коммуникации, в которых
со временем вообще никто не разберется.
Внутри самой отдельной системы всё управление организуется также через управляемые контакты, но уже на программном уровне. И
устройством, организующим управление в границах одной системы,
является контроллер. Управление осуществляется не простейшим
образом коммутацией линий питания, а по линии передачи данных.
И у каждого производителя оборудования СКУД, оборудования
телеметрического управления существует свой протокол обмена.
Внешнее оборудование одного производителя нет необходимости
подключать через «сухие контакты». Достаточно подключить по
линии передачи данных, а питание можно организовать на местах.
Система получается простая в монтаже, относительно дешевая и
в конструктивном плане элегантная. Если управляющих систем
несколько, их контроллеры также соединяются по линии обмена.
Система получается единой.
Можно ли интегрировать системы различных брендов, используя
передачу данных? Можно. Но при этом протокол обмена должен
быть единым. И многие производители предоставляют свои протоколы для интегрирования их оборудования в единой системе с
аппаратурой других марок. Это совершенно оправдано. У одного
производителя объективно лучше какой-то один тип аппаратуры, у
другого – другой. Может аппаратура добавляться в уже существующую систему, которую никто не собирается менять ради каких-то
отдельных устройств – не предоставить протокол, значит, лишиться
продажи. Потребитель найдет того, у кого аппаратура приемлемого
качества, пусть и не премиального, но кто предоставит протокол. В
результате на рынке, как правило, в характеристиках оборудования
и СКУД, и видеонаблюдения, и ОПС указывается, под какими протоколами обмена это оборудование способно работать. Вот тогда можно говорить, что это оборудование может быть интегрировано, но
не с любыми видами СКУД, ОПС, видеонаблюдения, а работающего
под совершенно конкретными протоколами. Вполне
возможно, что производитель возьмется прописать
в своем контроллере любой из имеющегося у него
протоколов по желанию заказчика. Но в любом случае
перечень этот, как правило, ограниченный. Можно
даже «взломать» протокол, если он не находится
в открытом доступе. Но для этого нужны соответствующие кадры высокой квалификации, и заранее
указать, во что это выльется в плане времени, денег
и надежности работы, вряд ли получится.
Поэтому, когда говорят о совместимости
с «любыми» видами систем, имеется
ввиду именно работа
с «сухими контактами».
Может быть и такой вариант, когда управляющая
система или оборудование подразумевает подключение управляемых устройств исключительно к
соответствующим разъемам контроллера и вообще
не имеет на выходе «сухих контактов» или имеет,
но в единственном экземпляре. Да еще при этом не
предоставляет протокол сторонним производителям
или потребителю. Более, чем очевидно, что в данном
случае мы имеем дело со стремлением поставить
клиента в зависимость от конкретной марки. Заставить его приобретать весь необходимый комплекс
у единственного производителя безотносительно к
качеству самих управляемых устройств. Понятно, что
потребителю такая ситуация всегда невыгодна.
С другой стороны, говоря об интеграции, в действительности нам очень редко понадобится весь возможный набор функций управляющей системы. Вполне
возможно и, скорее всего, их окажется единицы. И
не исключено, что все они продублированы «сухими
контактами» на выходе управляющего устройства.
Тогда действительно можно говорить об интеграции
с любыми системами, потому что реализовать через
«сухие контакты» можно почти всё.
Подводя итог
Чем больше изменений состояния управляющей системы увязаны напрямую с «сухими контактами», тем
шире возможности в расширении функционала совершенно независимо от какого-либо программного
обеспечения. Могут быть варианты программируемых
«сухих контактов» под какие-то определенные состояния. Но и в этом случае возможности пользователя
будут ограничиваться количеством «сухих контактов».
Таким образом, будучи очень простым изделием по
своей сути, «сухой контакт» выступает очень важным
критерием оценки оборудования в плане возможности дальнейшего расширения функционала всей
системы, независимо от производителя собственно
оборудования.
|
