Раздел: СТОП-КАДР. АКТУАЛЬНО Тема: Системы видеонаблюдения Автор:
Компания «Тахион»: индивидуальные решения по техническим заданиям заказчиков

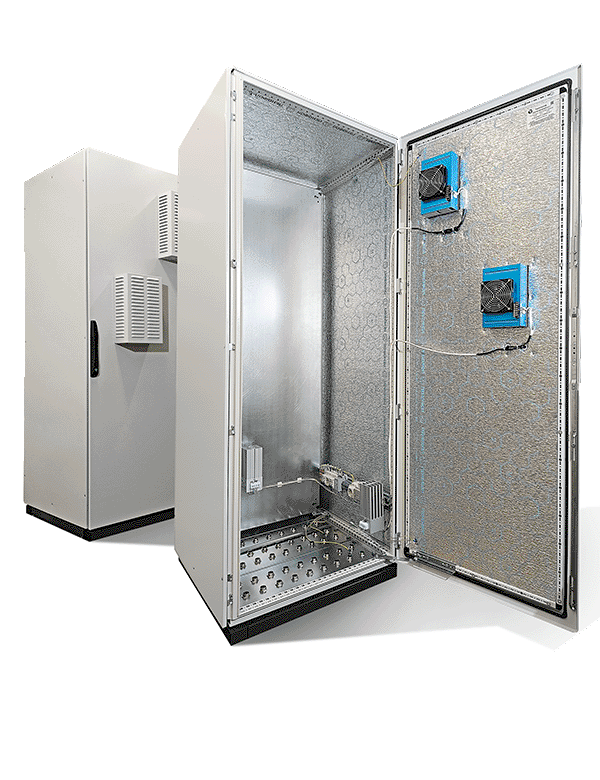

ТЕРМОШКАФ ДЛЯ РАБОТЫ В ВЕСОВОЙ СТАНЦИИ ЖЕЛЕЗНОДОРОЖНОГО ТЕРМИНАЛА Новый нестандартный проект компании «Тахион» – два напольных термошкафа увеличенных габаритов с термоэлектрическими охладителями на элементах Пельтье. Термошкафы предназначены для установки в весовой станции железнодорожного терминала. Внутри термошкафов на монтажной панели будет установлено оборудование для управления вагонными весами и сбора данных, полученных от них. В процессе работы оборудование выделяет большое количество тепла, но перегрев оборудования недопустим, поэтому в каждом шкафу установлено по два термоэлектрических охладителя – ТЭО. Состав термошкафа: • Блок управления климатом БУК- 3В . Предназначен для управления обогревателем, термоэлектрическими охладителями и холодным запуском аппаратуры, установленной в термошкафу. • Два обогревателя термошкафов ОТШ-300 со встроенными вентилятором и биметаллическим выключателем. Биметаллический выключатель ограничивает температуру поверхности радиатора до +90°С, вентилятор перемешивает воздух, обеспечивая равномерное распределение температуры внутри корпуса. • Тамперный контакт для сигнализации о несанкционированном доступе. Индивидуальные особенности: • Габаритные размеры термошкафа: 815 х 2280 х 950 мм. • Термоэлектрические охладители на элементах Пельтье ТЭО-220-48, выполненные в защитном кожухе – 2 шт. Номинальная холодопроизводительность ТЭО – 210 Вт. Особенности и преимущества использования термоэлектрических охладителей на элементах Пельтье. ТЭО применяется, когда требования к техническим параметрам термошкафа таковы, что уже недостаточно использовать систему вентиляции, а применение кондиционера является избыточным. Термоэлектрический охладитель меньше размером, чем кондиционер, не требует заправки фреоном и практически не нуждается в техническом обслуживании (кроме случаев использования в запылённых помещениях). Рекомендуется устанавливать ТЭО в случаях: - когда нужно получить температуру внутри шкафа ниже, чем температура окружающей среды. Это возможно только если тепловыделение аппаратуры в шкафу меньше, чем номинальная холодопроизводительность ТЭО. С системой вентиляции такого результата не достичь. - когда имеется аппаратура с высокой температурой эксплуатации, превышающей температуру окружающей среды. В этом случае тепловыделение аппаратуры может превышать холодопроизводительность ТЭО. - когда требуется степень защиты не ниже IP66.

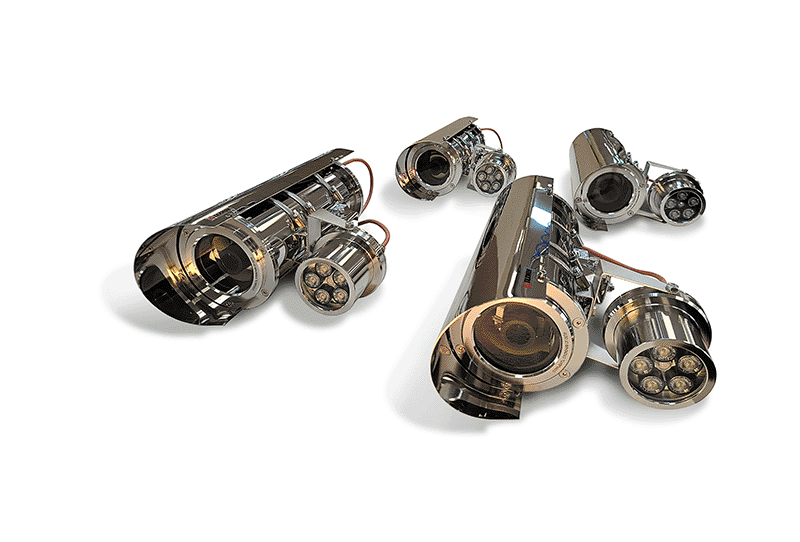

ВЗРЫВОЗАЩИЩЁННЫЕ ВИДЕОКАМЕРЫ С ИЗОБРАЖЕНИЕМ ВЫСОКОГО КАЧЕСТВА ДЛЯ КОНТРОЛЯ СОСТОЯНИЯ ОБОРУДОВАНИЯ В АККУМУЛЯТОРНОМ ПОМЕЩЕНИИ Разработчики «Тахиона» совместно с технологическим партнёром создали видеокамеру по индивидуальному запросу. Видеокамера предназначена для контроля состояния работающего оборудования в аккумуляторном помещении. Аккумуляторное помещение – потенциально взрывоопасный объект с агрессивной средой. Поэтому за основу решения выбраны взрывозащищённые серийные изделия из нержавеющей кислотостойкой аустенитной стали: • Взрывозащищённый термокожух ТГБ-8Г Ex. • Взрывозащищённый ИК-прожектор ПИПН Ex. Маркировка взрывозащиты: РВ Ех db I Mb X / 1Ех db IIC Т6 Gb Х / Ех tb IIIC Т80°C Db Х. Степень пылевлагозащиты: IP66/IP68. Внутрь термокожуха установлена видеокамера высокого разрешения с широкоугольным объективом. Особенности видеокамеры: • Матрица 1/2.8’’ Progressive Scan CMOS. • Максимальное разрешение 4 Мпикс (2592 х 1520). • Аппаратная система WDR двойного сканирования. • Чувствительность 0,03 лк (цвет) / 0,003 лк (ч/б). • Поддержка объективов с управлением автодиафрагмой DC. • Формат сжатия H.265/ H.264 / M-JPEG. • Коридорный режим работы. • Функция «Антитуман». • Smart-аналитика. • Детекторы движения и звука. • Действие при тревоге: активация тревожного выхода, отправка кадров по FTP и e-mail, запись на карту памяти. • Последовательный порт RS-485. Специалисты «Тахиона» подобрали видеокамеру и ИК-прожектор, которые при совместной работе дали изображение, качество которого достаточно для мониторинга состояния оборудования. Опытный образец прошёл испытание на объекте. Заказчика устроило техническое решение и качество изображения.

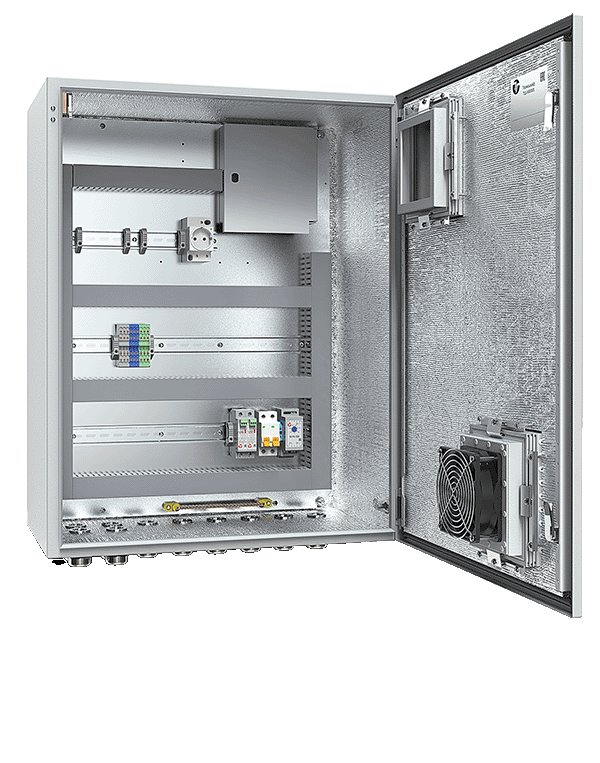

ВСЕПОГОДНЫЙ УЗЕЛ КОММУТАЦИИ ДЛЯ СИСТЕМЫ ВИДЕОНАБЛЮДЕНИЯ ГАЗОХИМИЧЕСКОГО КОМПЛЕКСА Разработчики «Тахиона» создали всепогодный узел коммутации для работы и мониторинга в системе видеонаблюдения газохимического комплекса. Состав изделия: • Блок управления климатом БУК-5В. Предназначен для управления вентилятором с целью поддержания заданных значений температуры внутри шкафа. • Система вентиляции: вентилятор ВТШ-125 и фильтр ФТШ-125. Выполнены в вандалоустойчивых корпусах. • Посадочное место для контроллера удалённого управления и мониторинга Rem-MC4. Контроллер собирает данные с датчика влажности и датчика температуры. • Датчик влажности. • Датчик температуры. • Посадочное место для коммутатора 8 портов 10/100/1000BASE-T PoE, 4 порта 1000BASE-X SFP. • Посадочное место для блока питания коммутатора WDR-240 48V. • УЗП2-220К/LN-PE/20С - устройство защиты класса II электрооборудования распределительных сетей 230 В AC от импульсных перенапряжений. • Оптический кросс с адаптерами LC/SM-8d-16. • Тамперный контакт для сигнализации о несанкционированном доступе. Материал корпуса: листовая сталь с атмосферостойким порошковым покрытием. Диапазон температуры окружающей среды при эксплуатации от - 50°C до +50°C. Степень пылевлагозащиты: IP55. Климатическая система и УЗИП разработаны специалистами компании «Тахион».
