Компания Тахион: индивидуальные решения по техническим заданиям заказчиков

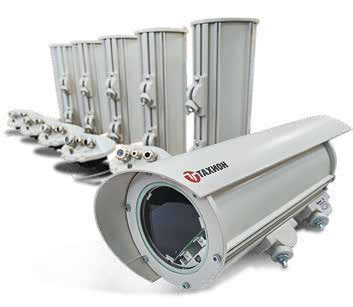

Видеокамеры для мониторинга деформаций флагштоков Эти видеокамеры специалисты компании «Тахион» разработали для системы видеонаблюдения городского парка. Нетривиальная задача устройств – отслеживание возможных деформаций установленных там 3-х флагштоков. Для этого было предложено использовать видеокамеры машинного зрения. Чтобы обеспечить надежность их работы, необходимо поддерживать стабильную температуру (ее допустимый перепад составляет не более 0,1°C). Для решения этой задачи разработчики «Тахиона» создали термокожух на базе серийного термокожуха ТГБ-7С. В передней крышке термокожуха предусмотрена возможность установки стеклоочистителя. За тремя флагштоками будут наблюдать 6 видеокамер. 3 камеры направят на вершины флагштоков. На эти камеры установят стеклоочистители для очистки стёкол от осадков и пыли. Три других устройства направят на основания флагштоков, они будут эксплуатироваться без стеклоочистителей. Особенности конструкции На радиаторе из алюминиевого сплава, выполненного в виде внутреннего кожуха, установлены нагревательные элементы, их суммарная мощность 77 Вт. В центре кожуха располагается сама камера машинного зрения. Нагревательными элементами управляет ПИД-регулятор. На задней крышке термокожуха в пластиковой раме с помощью силиконовых растяжек закреплён вентилятор с подшипниками VAPO (магнитная левитация). Такой способ установки исключает передачу вибрации на камеру машинного зрения. Вентилятор создаёт равномерную циркуляцию воздуха внутри объёма термокожуха. ПИД-регулятор поддерживает заданную температуру внутри кожуха с точностью 0,1°C, а работа вентилятора обеспечивает одинаковую температуру в любой точке внутреннего объёма термокожуха. Благодаря этим доработкам специалистам «Тахиона» удалось добиться равномерного распределения тепла от нагревающих элементов внутри объёма кожуха и вокруг самой камеры. Внутри камеры поддерживается стабильная температура +30°C в течение всего года, при этом возможный перепад температуры составляет не более 0,1°C. ВСЕПОГОДНЫЕ УЗЛЫ КОММУТАЦИИ Всепогодные узлы коммутации (ВУК) компании «Тахион» обеспечивают надежную работу системы безопасности и контроля технологических процессов на объекте, решая такие задачи, как: – питание видеокамер; – организация группового канала передачи данных на пост видеоконтроля и обработки; – климатическая защита и обеспечение заданного температурного режима аппаратуры внутри узла. По требованию заказчиков они могут быть кастомизированы под задачи, решаемые на конкретных объектах. Представляем три таких устройства.

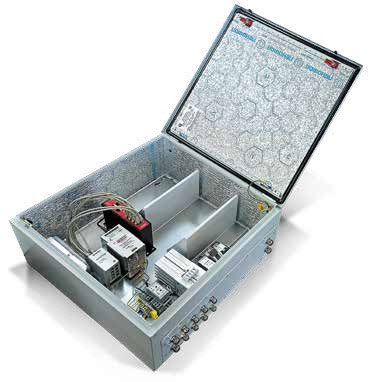

Всепогодный узел коммутации для нефтеналивного терминала Всепогодный узел коммутации предназначен для работы в составе системы видеонаблюдения нефтеналивного терминала. К каждому узлу могут быть подключены до 8 видеокамер. Индивидуальные особенности • Источник бесперебойного питания, предназначенный для работы с аккумуляторами увеличенной ёмкости. • Аккумуляторы увеличенной ёмкости: 17А·ч (4 шт.). • Оптический кросс на 8 адаптеров LC duplex. • Нестандартные габариты корпуса. Стандартное оборудование, установленное в корпус • Управляемый PoE-коммутатор 8 портов Eth + 4 порта SFP. • Блок управления климатом БУК-4. Служит для защиты от холодного пуска аппаратуры, установленной внутри корпуса, и для управления обогревателем. • Обогреватель ОТШ-160 с вентилятором. Вентилятор перемешивает воздух внутри корпуса, обеспечивая равномерное распределение тепла. • Датчик открытия двери. • Устройство защиты от импульсных перенапряжений УЗП-220. Защищает оборудование, подключённое к линиям переменного тока 230 В. • БЗЛ-ЕП4х2 - блок защиты портов в сети ETHERNET c питанием РоЕ. • Держатель плавких вставок с установленным плавким предохранителем с номинальным током не более 25 А. Общий бюджет PoE – 250 Вт. Диапазон рабочих температур от -60°С до +50°С.

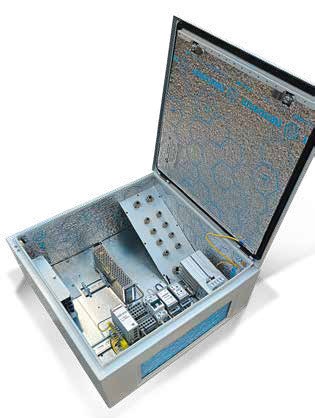

Всепогодный узел коммутации для энергетического объекта Устройство разработано специалистами компании «Тахион» по техническому заданию заказчика. Предназначено для работы в системе безопасности и контроля технологических процессов. К каждому узлу можно подключить до 8 видеокамер. Индивидуальные особенности • Установлен оптический кросс с нестандартными адаптерами FC-FC (4 шт.) На объекте весь кабель изначально был оконцован такими разъёмами. • Комплектный модуль SFP DEM-310GT, который клиент может самостоятельно установить в РоЕ-коммутатор. • Оптический патч-корд duplex FC/UPC-LC/UPC – предназначен для соединения коммутатора с оптическим кабелем. Стандартное оборудование, установленное в корпус • Управляемый PoE-коммутатор 8 портов Eth + 4 порта SFP. • Блок управления климатом БУК-5. Управляет обогревателем. • AC/DC преобразователь 230/48-55 В, 240 Вт. • Обогреватель ОТШ-40. • Датчик открытия двери. PoE-коммутатор поддерживает стандарты PoE IEEE 802.3af/at/bt, общий бюджет PoE – 230 Вт. Материал корпуса – листовая сталь, порошковое покрытие. Диапазон рабочих температур от -60°С до +50°С.

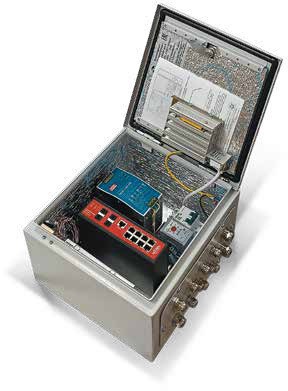

Всепогодный узел коммутации для работы с поворотными камерами Еще одно новое нестандартное изделие компании «Тахион» – ВУК, который может работать с 2-мя поворотными видеокамерами, укомплектованными штатными PoE-инжекторами, и с 2-мя стационарными камерами. Выполнен в полном соответствии с техническим заданием заказчика. Индивидуальные особенности • Посадочные места под 2 PoE-инжектора, которыми комплектуются поворотные камеры. • Посадочное место под управляемый PoE-коммутатор. Коммутатор устанавливается клиентом самостоятельно. • Блок питания 150 Вт д ля PoE-коммутатора. Стандартное оборудование, установленное в корпус • Блок управления климатом «БУК-4». Служит для защиты от холодного пуска аппаратуры, установленной внутри корпуса, и для управления обогревателем. • БЗЛ-ЕП4 – блок защиты портов в сети ETHERNET c питанием РоЕ. • Устройство защиты от импульсных перенапряжений УЗП-220. Защищает оборудование, подключённое к линиям переменного тока 230 В. • Обогреватель ОТШ-160 с вентилятором. Вентилятор перемешивает воздух внутри корпуса, обеспечивая равномерное распределение тепла. • Датчик открытия двери. Материал корпуса: листовая сталь, порошковое покрытие. Диапазон рабочих температур от -60°С до +50°С. Степень пылевлагозащиты IP66.
