Линейные дымовые извещатели: основные особенности на примере ИПДЛ-75
Линейные дымовые пожарные извещатели (ИПДЛ), наряду с дымовыми точечными извещателями – весьма распространённые устройства, предназначенные, в основном, для обнаружения дыма в помещениях больших размеров, где, как правило, использование точечных дымовых извещателей нецелесообразно по экономическим и эксплуатационным причинам или вовсе запрещено. Принцип работы извещателей такого типа основан на контроле ослабления мощности оптического луча на пути от передатчика к приёмнику и выдаче сигнала «пожар» на приемно-контрольный прибор.
Все ИПДЛ можно разделить на два типа: однопозиционные, состоящие из блока приёмо-передатчика и рефлектора-отражателя, и двухпозиционные, состоящие из блока приёмника и блока передатчика. Наиболее эффективными с эксплуатационной и экономической точек зрения являются однопозиционные извещатели. Несмотря на несколько более высокую стоимость, они обладают целым рядом преимуществ. Во-первых, кабельную линию необходимо приобретать и прокладывать только к блоку приёмо-передатчику, к рефлектору-отражателю – не нужно. Во-вторых, однопозиционные извещатели гораздо проще юстируются за счёт свойства рефлектора-отражателя возвращать падающий луч в то же место, откуда он был получен. Как следствие, сильно сокращаются время и трудозатраты на монтаж и юстировку. В-третьих, однопозиционные ИПДЛ более устойчивы к незначительному изменению геометрии здания, а также обладают повышенной чувствительностью за счёт того, что луч проходит контролируемую среду дважды. Однако на некоторых объектах всё-таки целесообразнее использовать двухпозиционные извещатели, например, если длина зоны контроля превышает 120 метров, или на пути оптического луча в большом количестве присутствуют элементы, создающие оптические помехи и переотражения. Особенности проектирования и монтажа Если сравнивать линейные извещатели с точечными, у первых значительно выше требования к квалификации проектно-монтажных организаций. И для заказчика проекта пожарной сигнализации это может быть важным как с точки зрения экономической эффективности всего проекта, так и в эксплуатационном плане – от уровня монтажной организации напрямую зависит общая работоспособность, надёжность и безотказность системы ПС. Конкуренция на рынке разработчиков линейных извещателей, современные нормы, сертификационные органы уже давно не оставили производителям шансов выпускать практически неработающие извещатели. Но как показывает практика, требования, предъявляемые к монтажным организациям, и работа надзорных органов не позволяют в полной мере обеспечить качество монтажа систем пожарных сигнализаций. Что касается линейных извещателей, абсолютное большинство обращений в отдел технической поддержки по поводу неработоспособности наших устройств решается в итоге правильной юстировкой и выбором режима работы. Хорошо, если на этапе контроля работоспособности ошибки были замечены, а если нет? Иногда, к огромному сожалению, выезжая на очередной объект, мы вынуждены наблюдать абсолютно абсурдные ситуации, например, полное перекрытие оптического луча инженерными коммуникациями. А как-то вообще поступила жалоба на неработоспособность наших устройств. Ее причиной, как оказалось, была установка двухпозионных извещателей с дополнительно купленными рефлекторами-отражателями. Таким образом, если опустить требования к проектированию СПС, для беспроблемной эксплуатации линейных извещателей необходимо правильно выполнить юстировку, выбрать верный режим работы и проконтролировать работоспособность устройств. ИПДЛ-75 С учётом опыта, полученного почти за два десятилетия производства, реализации и технической поддержки линейных извещателей, серия ИПДЛ-75 позволяет обеспечить лёгкий монтаж, достоверное обнаружение возгораний и высокую степень эксплуатационной надёжности на объектах различного уровня сложности. Так, для взрывоопасных зон любого класса предназначен ИПДЛ-75Ех с искробезопасной электрической цепью. Для объектов с адресными СПС – разработанные совместно с компанией Плазма-Т извещатели С300ИПДЛ, для безадресных – две модификации ИПДЛ-75СМ и ИПДЛ-75СМД с возможностью подключения по четырёхпроводному или двухпроводному шлейфу соответственно. На выбор доступны различные дистанции работы – до 60, до 80, до 100 и до 120 м. Оптический блок всех модификаций извещателя обладает степенью защиты оболочки IP54, а взрывозащищённые модификации – IP65 с подключением через гермовводы. Все перечисленные извещатели сертифицированы по ТР ЕАЭС 043/2017, взрывозащищённые модификации сертифицированы по ТР ТС 012/2011. Сервисные устройства Для существенного облегчения монтажа, юстировки и ввода в эксплуатацию пожарных извещателей серии ИПДЛ-75 предусмотрены дополнительные многоразовые приборы, такие как: тестер ИПДЛ, лазерный указатель и выносное устройство.

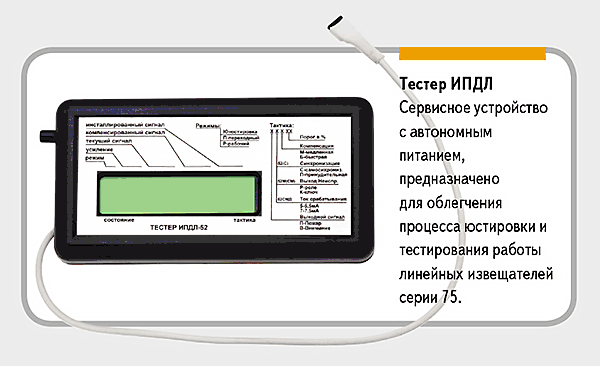

Тестер, кроме текущего состояния извещателя, режима работы и уровня сигнала, позволяет оценить и правдоподобность принимаемых значений. Например, в большинстве случаев максимально возможное значение коэффициента усиления будет свидетельствовать о том, что рефлектор-отражатель не попадает в зону видимости извещателя. Другой пример: если при монтаже однопозиционного извещателя с рефлектором-отражателем на максимальных расстояниях друг от друга коэффициент усиления оказался очень низок, это может свидетельствовать о слишком высоком уровне возвращаемого сигнала из-за негативного влияния отражений от инженерных коммуникаций помещения.

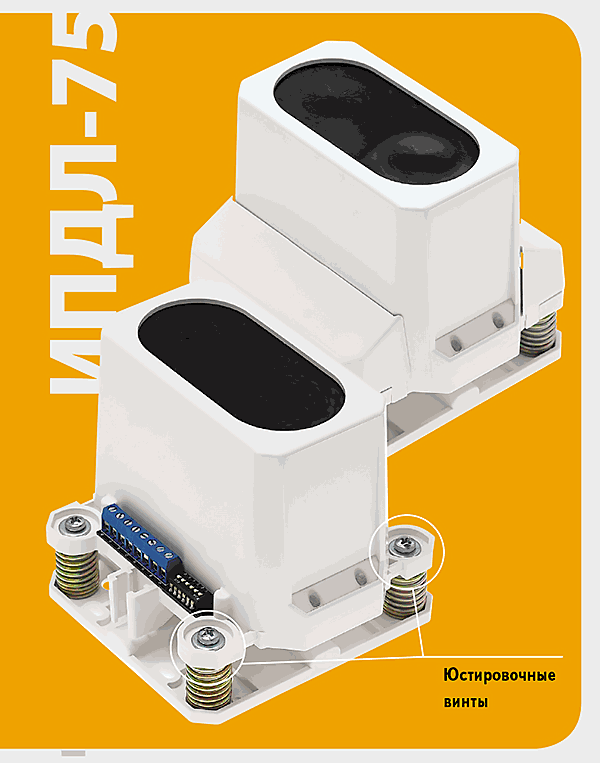

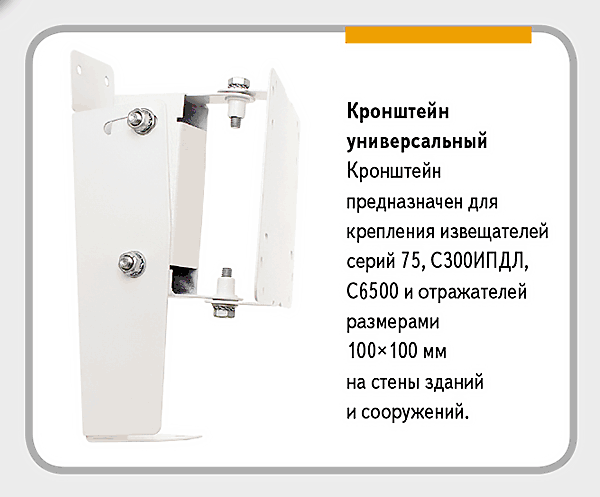

Для более наглядного понимания пространственной ориентации извещателя в моделях серии ИПДЛ-75 предусмотрено место крепления лазерного указателя, достаточно точно указывающего на текущее направление оптического луча. Проводить юстировку в таком случае рекомендуется в два этапа. Сначала с помощью юстировочных винтов необходимо совместить луч лазерной указки с поверхностью рефлекторов-отражателей. Затем с помощью плавного вращения тех же юстировочных винтов настоятельно рекомендуется найти оптимальное положение оптического луча извещателя — это позволит обеспечить наибольшую величину стабильно принимаемого сигнала. Контролировать изменение сигнала можно либо по индикации извещателя, либо с помощью тестера. При этом допускается расхождение луча лазерного указателя от рефлекторов-отражателей, вызванное незначительными отклонениями осей извещателя и указки. Поскольку в большинстве случаев линейные дымовые извещатели располагаются на большой высоте, для удобства оценки текущего состояния извещателей может оказаться полезным выносное устройство, предназначенное для контроля и дистанционной проверки работоспособности, позволяющее подключить тестер без подъёма на высоту. Заключение Таким образом, дымовые линейные извещатели – значительно более сложные устройства, нежели извещатели точечные, но несмотря на техническую сложность, ИПДЛ очень надежны и обладают экономическими и эксплуатационными преимуществами. По ряду причин более актуальными сегодня являются однопозиционные модификации с рефлекторами-отражателями. Для существенного облегчения монтажа и юстировки ИПДЛ-75 предусмотрены многоразовые вспомогательные сервисные устройства, позволяющие сэкономить огромное количество времени на этапе пуско-наладки оборудования. Для проектирования и монтажа СПС лучше обращаться к квалифицированным и ответственным проектно-монтажным организациям, ведь во многом именно от них зависит то, насколько беспроблемной и надёжной будет пожарная сигнализация на объекте. ООО Производственно-торговый комплекс «ИВС». Обнинск ptkivs.ru sales@ptkivs.ru | +7 910 524 70 70
