| BR-026-8P: готовое решение для организации Wi-Fi уличного узла видеонаблюдения | |
Назначение и эксплуатация
Комплект оборудования BR-026-8P – это мощное решение для
организации видеонаблюдения между двумя обособленными
объектами, расположенными на значительном удалении друг
от друга. Отлично подходит для эксплуатации в аэропортах,
торговых и развлекательных центрах, офисных зданиях и т.п.
Комплект BR-026-8P позволяет подключать до 8 IP-видеокамер
по PoE и передавать видео- и аудиоинформацию по Wi-Fi на
несколько километров. Для подключения по Wi-Fi посредством
BR-026-8P единственным, но необходимым условием является
наличие прямой видимости между точками установки антенн.
Если прямой видимости нет, можно попытаться обеспечить ее,
подняв антенны выше, изменив места расположения антенн,
установив ретранслятор или искать другие пути решения организации связи.

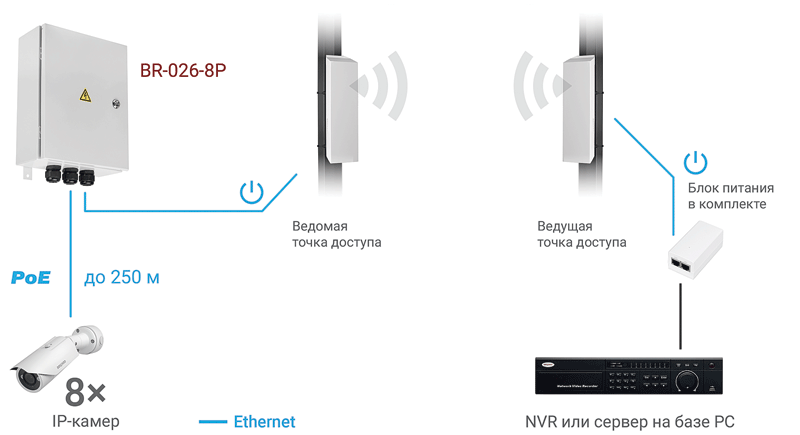

Принцип передачи данных и безопасность
Комплект оборудования BR-026-8P настроен для работы в
режиме «прозрачный мост», при этом IP-камеры доступны так
же, как если бы они были подключены к локальной сети по
кабелю Ethernet. Цифровой метод передачи данных позволяет
максимально защитить информацию от несанкционированного
доступа путем шифрования данных, а также увеличить помехозащищенность видеосигнала по сравнению с аналоговыми
передатчиками.

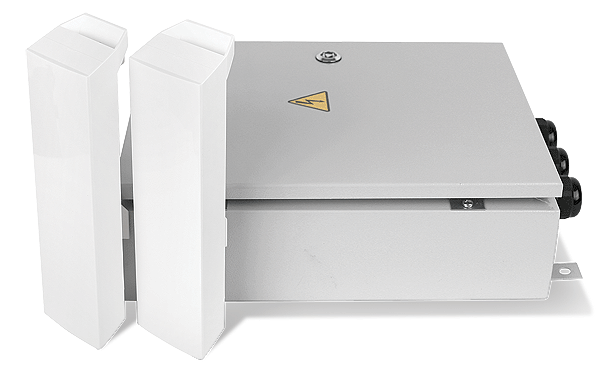

Комплект Wi-Fi
BR-026-8P состоит из 2-х частей: ведущая точка доступа, устанавливаемая со стороны центрального оборудования видео-
наблюдения, и ведомая точка доступа вместе с коммутационным

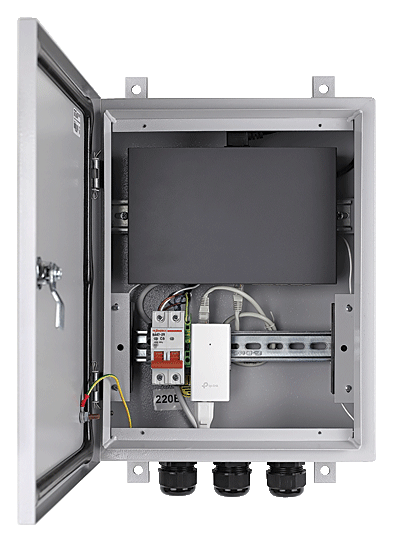

шкафом, размещаемая на стороне камер. Внутри всепогодного
коммутационного шкафа со встроенной системой микроклимата
установлены: автоматический выключатель питания 220В,
источник питания для точки доступа и PoE-коммутатор для

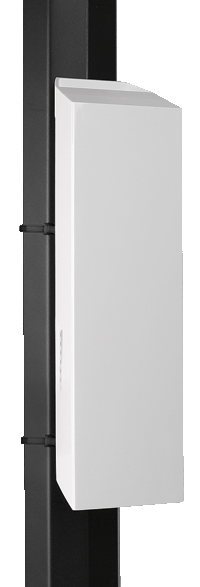

подключения IP-камер. Ведомая точка доступа уличного исполнения со встроенной антенной монтируется вблизи шкафа
и подключается к электромонтажному шкафу кабелем «витая
пара», приобретаемым отдельно. Монтаж точек доступа
осуществляется на опору с помощью хомутов, входящих в
комплект поставки. Питание ведущей точки доступа осуществляется аналогично, по кабелю «витая пара», который
подключается к блоку питания из комплекта поставки. При
этом источник питания должен располагаться в отапливаемом
помещении, так как он имеет комнатное исполнение.
|

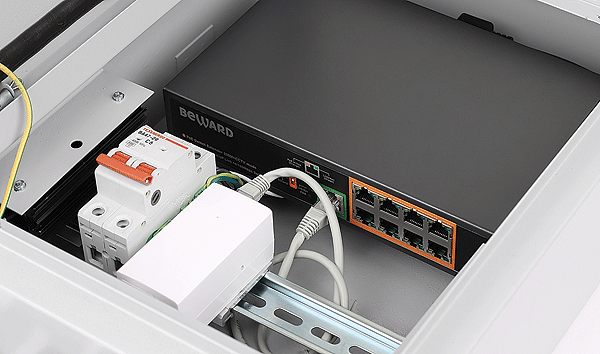

PoE-коммутатор с режимом Extend
Электромонтажный шкаф оснащён встроенным 9-портовым коммутатором BEWARD ST-801HP (8 портов RJ-45 10/100Base-TX (все с High PoE), 1 порт RJ-45 10/100Base-TX).
В этом коммутаторе реализована удобная функция переключения режимов работы между «Standard» и «Extend».
В режиме «Standard» коммутатор работает как классический
PoE-коммутатор. В режиме «Extend» увеличивается максимальное расстояние подачи питания до 250 метров, порты PoE
изолируются друг от друга, при этом скорость портов снижается
до 10 Мбит/с. Коммутатор имеет PoE-бюджет 123 Вт.
|  |
Защита от внешних воздействий
Беспроводной комплект BR-026-8P поддерживает диапазон
рабочих температур от -40 до +50 °С, что позволяет использовать BR-026-8P в большинстве регионов России. Герметичное
исполнение шкафа и уличных точек доступа позволяет надежно
защитить оборудование от влаги, пыли и других неблагоприятных воздействий внешней среды, а также обеспечивает быстрое
и удобное подключение камер в штатном режиме на объекте.
Влияние внешних факторов на качество беспроводной сети
При расчёте Wi-Fi видеонаблюдения необходимо учитывать
то, что на радиусе действия оборудования могут отрицательно
сказываться такие факторы окружающей среды, как неблагоприятная электромагнитная обстановка и характеристики
препятствий на пути следования сигнала. В таких случаях
возможно снижение скорости потока передачи данных (и
как следствие — снижение скорости кадров видеосигнала в
секунду), замирания и обрывы связи. Перед установкой оборудования необходимо проверять уровень сигнала и пропускную
способность беспроводной сети.
Комплектация
Решение позволяет произвести подключение камер и самого
узла без приобретения дополнительных расходников:
• Уличная Wi-Fi точка доступа со встроенной антенной (2 шт.)
• Источник питания для Wi-Fi точки доступа
• Комплект для монтажа точки Wi-Fi доступа на опоре (2 шт.)
• Руководство по установке (2 шт.)
• Упаковочная тара
• Кабель патчкорд UTP 2м RJ45 (2 шт.)
• Электромонтажный шкаф (с установленным внутри оборудованием)
• Коммутатор BEWARD ST-801HP
• Клеммник для включения заземления
• Сальник для кабеля в гофротрубе Ø18-25 мм (3 шт.)
• Замок-защелка для крепления на DIN-рейку
• Автоматический выключатель модульный, двухполюсный (6 А)
• Система микроклимата
• Источник питания для Wi-Fi точки доступа
• Ключ
