B-431-8P1F –готовое решение для организации уличного узла видеонаблюдения с подключением по оптическому кабелю на расстоянии до 20 км

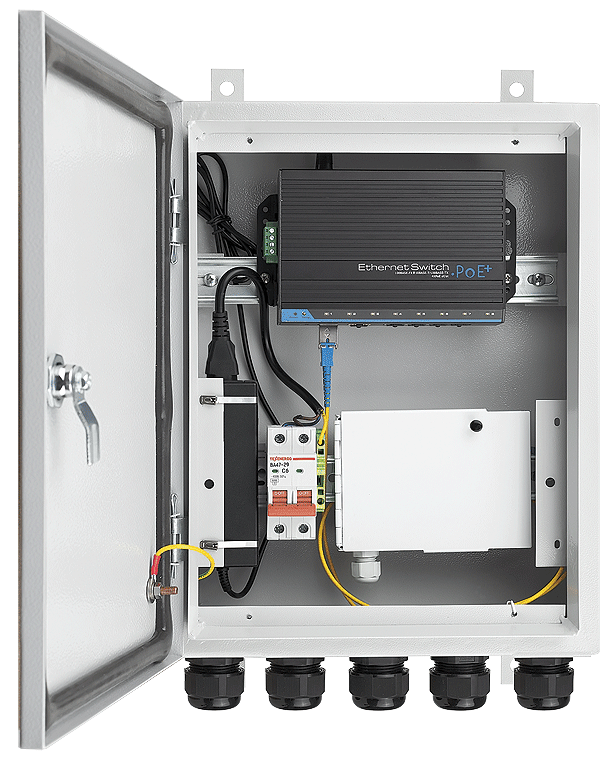

B-431-8P1F является готовым решением для организации уличного узла видеонаблюдения на 8 камер с поддержкой питания по PoE и с подключением по оптическому кабелю на расстоянии до 20 км. В установленном коммутаторе BEWARD STP-811HPv2 реализована удобная функция переключения режимов работы между «Default» и «CCTV». В режиме «Default» коммутатор работает как классический PoE-коммутатор. В режиме «CCTV» увеличивается максимальное расстояние подачи питания до 250 метров, порты PoE изолируются друг от друга, при этом скорость портов снижается до 10 Мбит/с. PoE бюджет коммутатора составляет 120 Вт.

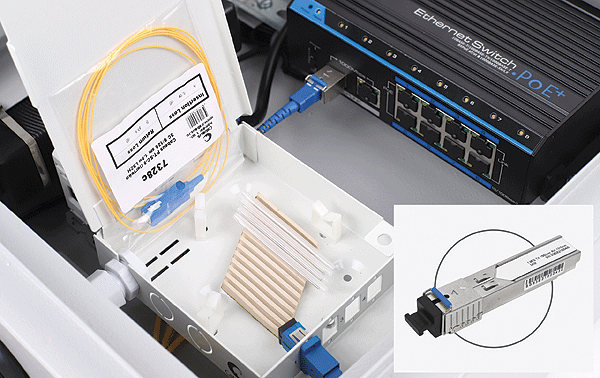

Рис.1. Предустановленный SFP-модуль BEWARD ML-SG-20WDS-31SD для организации WDM оптического линка на скорости 100 Мб. Встроенный оптический кросс В данном решении уже есть всё, что необходимо для подключения оптико-волоконной линии связи. Внутри корпуса шкафа установлены и подключены: PoE-коммутатор BEWARD STP-811HPv2 на 8 камер SFP-модуль WDM 1310/1550нм (Tx/Rx) со скоростью передачи данных 1.25 Гбит/с и дальностью передачи 20 км Оптический патчкорд Оптический кросс с проходным адаптером и кабельным вводом для магистрального кабеля Внутри кросса установлена малогабаритная сплайс-кассета для фиксации гильз КДЗС и кабельные хомуты для укладки запаса оптического волокна. В комплект поставки также входит оптический пигтейл. В качестве парного SFP-модуля на другой стороне оптической линии связи рекомендуется использовать BEWARD ML-SG-20WDS-55SD. Коммутатор BEWARD STP-811HPv2, оптимизированный для видеонаблюдения Высококачественный изолированный трансформатор с защитой портов. Чипсет коммутатора: Marwell. Оптимизированная архитектура коммутатора с минимальными задержками. Увеличенный размер пакетного буфера и таблицы MAC-адресов. Защита от внешних воздействий Оборудование, предустановленное в корпусе электромонтажного шкафа, поддерживает диапазон рабочих температур от -40 до +50 °С, что позволяет использовать его в большинстве регионов России. Герметичное исполнение корпуса и наличие гермовводов, вертикально расположенных на нижней стенке корпуса, позволяют надежно защитить рабочий объем электромонтажного шкафа от влаги, пыли и других неблагоприятных воздействий внешней среды, а также обеспечивают быстрое и удобное подключение в штатном режиме на объекте. Устройство шкафа Питание коммутатора осуществляется от сети переменного тока 220В. Для этого шкаф оборудован автоматическим выключателем. Для подключения кабелей B-431-8P1F имеет 5 гермовводов для гофротрубы диаметром 18-25 мм. Оборудование в шкафу закреплено на DIN-рейках, шкаф закрывается на ключ. Комплектация Решение позволяет произвести подключение камер и самого узла к оптоволоконной сети без приобретения дополнительных расходников: Электромонтажный шкаф (с установленным оборудованием внутри) Коммутатор с адаптером питания STP-811HPv2 Клеммник для включения заземления Сальник для кабеля в гофротрубе Ø18-25 мм (5 шт.) Замок-защелка для крепления на DIN-рейку Автоматический выключатель модульный, двухполюсный (6А) SFP модуль WDM 1310/1550нм (Tx/Rx) 1.25Гбит/с 20 км Оптический патчкорд Оптический кросс с кабельным вводом, сплайс-кассетой и гильзами КДЗС Проходной адаптер Оптический пигтейл

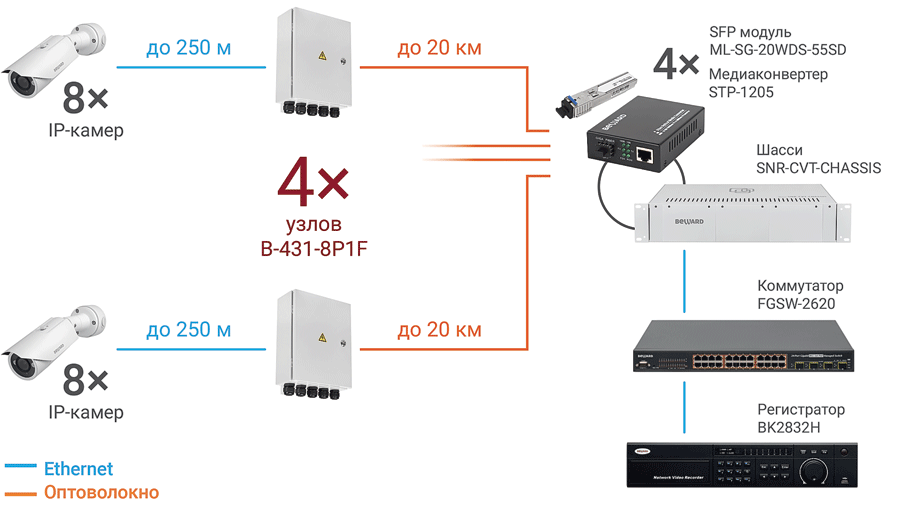

Рис. 2. Типовое решение на базе оборудования BEWARD на 32 IP-камеры 117198, Москва, ул. Миклухо-Маклая, 8, стр.3 Тел.: +7 495 505-63-41 660118, Красноярск, ул. Молокова, 16, оф.355 Тел.: +7 391 278-92-00
