Камера с оптическим выходом: одно решение многих проблем

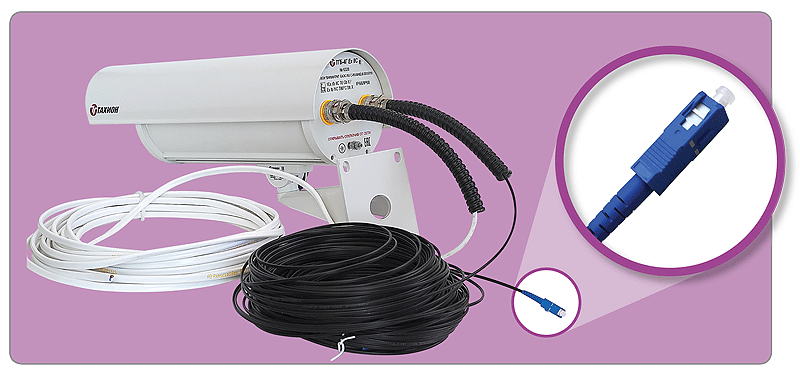

Компания «Тахион» приступила к выводу на рынок взрывозащищенных видеокамер, подключаемых непосредственно к оптоволоконным линиям связи – модели ТВК-65-IP-4ГВБ МК и ТВК-65-IP-4ГВБ SFP. Маркировка взрывозащиты: 1Ex db IIC T6 Gb X / Ex tb IIIC T80 °C Db X. Степень защиты IP66/IP68. Место установки: взрывоопасные зоны классов 1, 2, 21 и 22. Модель ТВК-65-IP-4ГВБ МК имеет в своем составе медиаконвертер со встроенным приемопередатчиком. Видеокамера ТВК-65-IP-4ГВБ SFP имеет медиаконвертер с SFP-портом для установки съемного приемопередатчика. Различия в вариантах исполнения подразумевают возможность выбора способа подключения конкретной модели видеокамеры, устанавливаемой внутри взрывозащищенного термокожуха, и никак не влияют на общий функционал или какие-либо ограничения камеры в системе. Наиболее широко представленная и известная на рынке схема подключения IP-видеокамер к магистральному и/или конечному оборудованию по кабелю UTP/FTP (витая пара) при кажущейся простоте имеет ряд очень серьезных ограничений и требований, которые во взрывоопасной среде нередко оборачиваются серьезными проблемами. Самое главное ограничение: максимальная дальность передачи без промежуточной магистральной аппаратуры не превышает 100 метров. Для серьезных систем видеонаблюдения эта цифра очень мала. Еще лет десять назад, имея дело с PAL-овским видеосигналом, рынок оперировал километрами, а магистрали в 100, 200, 300 метров могли представлять собой просто коаксиальные линии. За высокое разрешение пришлось заплатить сокращением дальности на порядки, если речь идет о кабеле «витая пара». Если дальности в 100 метров не хватает, приходится устанавливать или сетевой коммутатор, или, как минимум, удлинитель линии интерфейса. А любая аппаратура ретрансляции является активной и неизбежно требует подвода питания. Неважно, в какой именно форме – по отдельным линиям или по РоЕ – в любом случае это связано с необходимостью решения целого ряда сопутствующих проблем. Кроме того, линия Ethernet, проложенная витой парой, является очень уязвимой для всякого рода опасных импульсных наводимых напряжений самой различной природы, поскольку величина этого опасного напряжения сравнительно мала. И практически любая такая линия, проложенная вне помещений или в условиях производств, требует установки устройств защиты портов подключаемого к ней оборудования – сколько единиц оборудования подключается, столько устройств защиты и должно быть установлено. А это дополнительные затраты и на оборудование, и на монтажные работы, и на обязательное обустройство заземления. Также могут иметь место и просто наводимые на линию помехи, и проблемы земляных петель. В обычных условиях рынок чаще всего готов мириться с этими объективными трудностями и героически их преодолевать. Но в условиях взрывоопасной среды все эти проблемы вырастают многократно. Многократно же возрастает и цена стандартного решения на витой паре. Расстояния в 100 метров для какого-нибудь производственного помещения, имеющего класс взрывоопасности, очень часто оказывается недостаточно для выхода из взрывоопасной зоны с учетом реальной прокладки, поэтому приходится устанавливать дополнительное магистральное оборудование и защитную аппаратуру также во взрывоопасной зоне. А значит, придется решать целый комплекс дополнительных вопросов взрывозащиты для всего устанавливаемого оборудования. Или само оно должно быть взрывозащищенным, или необходимо поместить его в некую оболочку, имеющую соответствующий класс взрывозащиты. Стоимость этого вынужденного дополнительного решения будет вполне соизмерима с ценой собственно видеокамеры, а то и превысит ее. Но и это еще не все. Конкретную марку кабеля мы можем выбирать только из перечня, имеющего соответствующий класс взрывозащиты. А вот этим вопросом наши сертификационные органы, пересмотревшие не так давно свои требования к взрывозащищенному оборудованию, вообще особо не озадачивались. Тот кабель «витая пара», который нам удалось найти, разрешенный к прокладке во взрывоопасной зоне, не то, что не влезет в гермоввод термокожуха, но и не позволит нормально установить камеру из-за своего диаметра и жесткости. Возможно, со временем ситуация изменится, но пока вопрос с кабелем – это очень серьезная проблема для взрывозащищенных IP-видеокамер. А теперь о том, что нам дает переход исключительно на ВО ЛС для линии Ethernet непосредственно от видеокамеры. Если обобщенно, то мы уходим вообще на другую физику процесса передачи информации – с электрического сигнала на световой. Сама оптическая линия никаких проводов в своем составе не содержит, только световоды. В целом, оптоволокно позволяет передавать несравненно большее количество информации в единицу времени, нежели проводная линия. Дальность передачи исчисляется километрами. Может даже составлять десятки километров. Но и для самого дешевого светодиодного оборудования приемопередачи дальности более чем достаточно без применения какого- либо промежуточного магистрального оборудования для выхода из любой взрывоопасной зоны. Оптическая линия в принципе не проводит никакого электричества, не подвержена внешним электромагнитным помехам и опасным наводкам. А значит, вообще не требует никакого защитного оборудования. Может находиться даже в прямом контакте с высоковольтной аппаратурой и силовыми линиями. Возможно также крепить оптоволоконный кабель непосредственно к ранее проложенным силовым линиям. Оптический кабель существенно легче медного. При оптоволоконной передаче никогда не возникнет паразитных петель зазем- ления, с которыми нередко монтажники просто не знают, как бороться. Кроме того, кабель не восприимчив к большинству агрессивных химических веществ, вызывающих коррозию проводных линий связи, а значит, может с успехом применяться на химических производствах без угрозы разрушения линии. Может прокладываться непосредственно в грунте. Попутно стоит отметить, что оптическая передача практически идеальна для защищенных систем передачи информации, поскольку несанкционированное подключение к ним очень затруднительно и легко обнаруживается, а сами линии не создают вокруг себя никакого электромагнитного поля. И самое для нас главное: при любом повреждении или обрыве не возникнет никаких коротких замыканий с искрами, а то и возгораниями. И поэтому оптоволоконные кабели могут использоваться в наиболее взрывоопасных атмосферах. Таким образом, во взрывоопасном помещении (или внешней взрывоопасной зоне) устанавливается взрывозащищенная видеокамеры ТВК-65-IP-4ГВБ производства компании «Тахион» в любом варианте исполнения, которая подключается через кабельный ввод непосредственно к оптоволоконной линии. И без какой-либо магистральной и/или защитной аппаратуры эта линия прокладывается на выход из взрывоопасной зоны, совершенно безотносительно длины самой линии – 100-200-300 метров, где все ограничения по взрывозащите заканчиваются, и система далее строится на оборудовании общего применения. Конечно, необходимо к линии Ethernet проложить еще и линию питания. Но для классической схемы, в отличие от РоЕ, задача передачи питания на заданное расстояние решается просто подбором кабеля нужного сечения – задаемся допустимым падением напряжения в линии ΔU, R=ΔU/I, S=ρL/R. Так питающее напряжение, например, 24В вполне удастся передать метров на 300 по кабелю сечением 1,5 мм2. Долгое время на нашем рынке оптоволокно было непопулярным по двум основным причинам: цена самого оптического кабеля, а также сложности с технологией сварки оптоволокна, требующей дорогостоящего специального оборудования. Сегодня картина радикально отличается от той, что была на рынке лет 10 назад. Оптоволоконный кабель сегодня стоит дешевле, чем бронированная витая пара 5 категории. Дешевле даже, чем кабель ШВВП 2х0,75. А уж о кабеле «витая пара», имеющем сертификат взрывозащиты, и говорить нечего. Установка коннекторов тоже больше не является проблемой – кабель поставляется бухтами фиксированной длины с заведомо приваренными разъемами на концах. Бухты доступны любой требуемой длины в разумных пределах – и 10, и 20, и 100, и 200 метров. Поскольку для оптоволокна хоть сколько-нибудь значимые потери начинаются с длины линии в несколько километров, достаточно взять бухту не меньше требуемой длины, а излишек кабеля просто свернуть кольцами допустимого радиуса изгиба и зафиксировать на приемном (или передающем) конце линии. В любом случае, если длина линии для выхода из взрывоопасной зоны оказывается более 100 метров, использование оптического кабеля сразу от камеры для линии Ethernet и раздельного питающего кабеля делает задачу построения системы несравненно проще и существенно дешевле, нежели при использовании кабеля FTP/UTP. Противником подобного решения могут выступать исключительно адепты РоЕ. Но на то и рынок, чтобы одни товары по мере развития вытесняли другие, создавая более привлекательные условия для потребителя.
