Защита фальшпространств модулями газового пожаротушения: нормы и примеры из практики
У нас в помещении фальшпотолок, как быть? Его нужно защищать отдельно? Каждый третий клиент обращается к нам с подобным вопросом. В этой статье на основе наглядных примеров из практики расскажем, какими нормами руководствоваться в данной ситуации, как произвести расчеты и как защитить фальшпространство модулями газового пожаротушения подвесного типа. Законодательные нормы Необходимость защиты фальшпространств системами автоматического пожаротушения и пожарной сигнализации с 1 марта 2021 г. регулируется двумя основными документами. СП 486.1311500.2020 «Системы противопожарной защиты. Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и системами пожарной сигнализации. Нормы и правила проектирования». СП 485.1311500.2020 «Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования». Вопрос герметичности Поскольку мы ведем речь о газовом пожаротушении, то первым делом необходимо оценить степень герметичности самого фальшпространства. Если перегородка между основным помещением и фальшпространством негерметична и будет свободно пропускать газовое огнетушащее вещество (ГОТВ), то отдельно защищать фальшпространство не надо. В этом случае расчет массы газа и количества модулей производится на весь объем от перекрытия до перекрытия. Чтобы фальшпространство считалось негерметичным, необходимо, чтобы площадь открытых проемов превышала показатель из табл. Д.16 приложения Г СП 485 «Значения параметра негерметичности в зависимости от объема защищаемого помещения». Приведем несколько примеров. Пример 1. В серверной площадью 10 кв. м. установлен подвесной потолок из плит типа «Грильято». Высота от пола до навесного потолка 3 м, высота фальшпотолка – 30 см. Решетчатая структура «Грильято» позволяет ГОТВ проникать в запотолочное пространство абсолютно свободно. Поэтому для расчетов используем общий объем помещения равный 33 куб. м. (10х3,3) Пример 2. Требуется защитить архив площадью 9,5 кв. м. Высота потолка составляет 2,91 м., из которых 30 см – фальшпотолок, выполненный из системы типа «Армстронг». В случае с данным видом перекрытия мы рекомендует заменить часть плит решеткой для лучшего проникновения ГОТВ в запотолочное пространство. Рассчитываем необходимую площадь проемов: умножаем объем помещения на соответствующий показатель параметра из таблицы Д.16: 27,645 куб. м х 0,014 м-1 = 0,345 кв. м. То есть в потолочной системе должны быть проемы (отверстия) общей площадью более 0,345 кв. м. Для этого можно 1 плиту потолочной системы заменить на решетку для потолка «Армстронг» с размером ячеек 15х15мм. Тогда площадь негерметичных проёмов между основным пространством и фальшпотолком составит 0,36 кв. м., в результате чего основное пространство помещений и пространство за фальшпотолком можно считать единым объемом – 27,645 куб. м (9,5х2,91). Если перегородка между основным помещением и фальшпространством выполнена из герметичных материалов (чаще всего это относится к фальшполу), то следующий шаг – определить пожарную нагрузку в данном пространстве. Руководствуемся СП 486 раздел 4 (Общие положения) таблица 2, п. 10. В частности здесь указано, что АУП (автоматическая установка пожаротушения) требуется при объеме горючей массы кабельной линии более 7 л на метр кабельной линии. При объеме горючей массы от 1,5 до 7 л – достаточно только сигнализации. Обратите внимание, что в действовавшем ранее СП5 был норматив, согласно которому при высоте фальшпространства менее 0,4 м установка устройства АУП не требовалась. В новом СП 485 этот пункт исключен. Приведем пример расчета для данного случая. Пример 3. В помещении электрощитовой площадью 16 кв. м. имеется фальшпол, выполненный из герметичных плит на основе сульфата кальция. Общая высота помещения 3,3 м. Высота фальшпола составляет 30 см, в нем проложены электрические кабели объемом горючей массы более 7 л на метр. В этом случае пространство за фальшполом требуется защитить отдельно. Поэтому проводим расчет массы ГОТВ и количества модулей для основного помещения (16х3=48 куб. м) и для фальшпола (16х0,3=4,8 куб. м). Модули газового пожаротушения для защиты фальшпространства Главный вопрос: чем же защищать фальшпространство, если оно герметично и согласно нормам требует установки отдельной АУП. На наш взгляд, в данном случае классические напольные системы газового пожаротушения с трубной разводкой имеют ряд недостатков. Это, прежде всего, более сложное проектирование. Придется учесть расположение и площадь сечения выпускных отверстий насадок на разных уровнях для пропорциональной подачи потоков ГОТВ в разные объемы помещения. Кроме того, потребуются дополнительные расходы на монтаж самой трубной разводки в фальшпространстве, что соответственно увеличивает стоимость и сроки монтажа. Мы рекомендуем использовать для защиты фальшпространств модули газового пожаротушения подвесного типа с рукавом высокого давления. В этом случае сам модуль устанавливается в основном помещении, а РВД заводится в фальшпространство (как в фальшпол, так и фальшпотолок). Проектирование такой системы занимает минимум времени и не требует сложных гидравлических расчетов и аксонометрических схем. Монтаж одного модуля занимает до 30 минут. Нет необходимости прокладывать трубы, вести сварочные работы. Если высота фальшпространства позволяет, то возможна установка подвесных модулей газового пожаротушения непосредственно в защищаемый объем. Единственное условие – возможность доступа к модулям для проведения техобслуживания. Модулями подвесного типа с РВД также легко защитить фальшпространство, когда оно было сформировано уже после установки общей системы пожаротушения в помещении. Для фальшпотолоков и фальшполов модули газового пожаротушения подвесного типа – удобное и экономичное решение.
Рассчитываем необходимую площадь проемов: умножаем объем помещения на соответствующий показатель параметра из таблицы Д.16: 27,645 куб. м х 0014 м-1 = 0,345 кв. м. То есть в потолочной системе должны быть проемы (отверстия) общей площадью более 0,345 кв. м. Для этого можно 1 плиту потолочной системы заменить на решетку для потолка «Армстронг» с размером ячеек 15х15мм. Тогда площадь негерметичных проёмов между основным пространством и фальшпотолком составит 0,36 кв. м., в результате чего основное пространство помещений и пространство за фальшпотолком можно считать единым объемом – 27,645 куб. м (9,5х2,91). Если перегородка между основным помещением и фальшпространством выполнена из герметичных материалов (чаще всего это относится к фальшполу), то следующий шаг – определить пожарную нагрузку в данном пространстве. Руководствуемся СП 486 раздел 4 (Общие положения) таблица 2, п. 10. В частности здесь указано, что АУП (автоматическая установка пожаротушения) требуется при объеме горючей массы кабельной линии более 7 л на метр кабельной линии. При объеме горючей массы от 1,5 до 7 л – достаточно только сигнализации. Обратите внимание, что в действовавшем ранее СП5 был норматив, согласно которому при высоте фальшпространства менее 0,4 м установка устройства АУП не требовалась. В новом СП 485 этот пункт исключен. Приведем пример расчета для данного случая. Пример 3. В помещении электрощитовой площадью 16 кв. м. имеется фальшпол, выполненный из герметичных плит на основе сульфата кальция. Общая высота помещения 3,3 м. Высота фальшпола составляет 30 см, в нем проложены электрические кабели объемом горючей массы более 7 л на метр. В этом случае пространство за фальшполом требуется защитить отдельно. Поэтому проводим расчет массы ГОТВ и количества модулей для основного помещения (16х3=48 куб. м) и для фальшпола (16х0,3=4,8 куб. м). Модули газового пожаротушения для защиты фальшпространства Главный вопрос: чем же защищать фальшпространство, если оно герметично и согласно нормам требует установки отдельной АУП. На наш взгляд, в данном случае классические напольные системы газового пожаротушения с трубной разводкой имеют ряд недостатков. Это, прежде всего, более сложное проектирование. Придется учесть расположение и площадь сечения выпускных отверстий насадок на разных уровнях для пропорциональной подачи потоков ГОТВ в разные объемы помещения. Кроме того, потребуются дополнительные расходы на монтаж самой трубной разводки в фальшпространстве, что соответственно увеличивает стоимость и сроки монтажа. Мы рекомендуем использовать для защиты фальшпространств модули газового пожаротушения подвесного типа с рукавом высокого давления. В этом случае сам модуль устанавливается в основном помещении, а РВД заводится в фальшпространство (как в фальшпол, так и фальшпотолок). Проектирование такой системы занимает минимум времени и не требует сложных гидравлических расчетов и аксонометрических схем. Монтаж одного модуля занимает до 30 минут. Нет необходимости прокладывать трубы, вести сварочные работы.

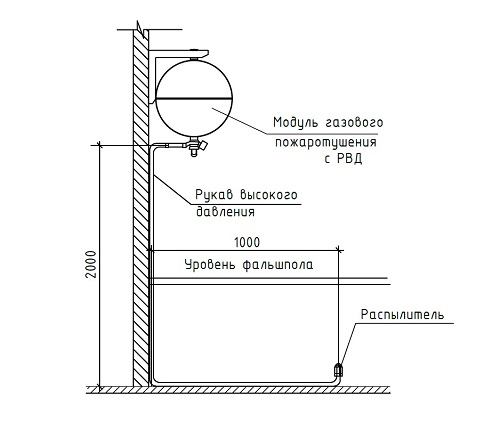

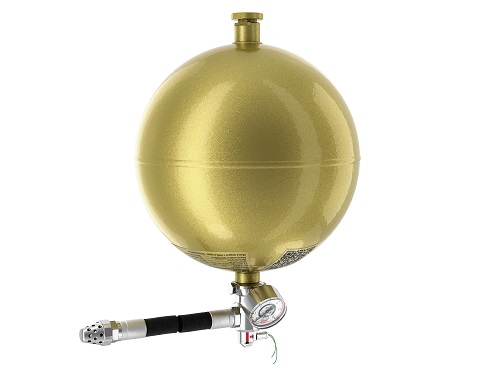

Если высота фальшпространства позволяет, то возможна установка подвесных модулей газового пожаротушения непосредственно в защищаемый объем. Единственное условие – возможность доступа к модулям для проведения техобслуживания. Модулями подвесного типа с РВД также легко защитить фальшпространство, когда оно было сформировано уже после установки общей системы пожаротушения в помещении. Для фальшпотолоков и фальшполов модули газового пожаротушения подвесного типа – удобное и экономичное решение.
