Раздел: КОНТРОЛЬ ДОСТУПА Тема: СКУД (системы контроля и управления доступом) Автор: Андрей ЛОКТИОНОВ, продакт-менеджер NOVI.GROUP
Современные видеодомофоны
Уже достаточно давно видеодомофон стал неотъемлемой частью нашей жизни. Его можно увидеть практически везде: в частных домах, квартирах, офисах, магазинах и на производствах. В этой статье мы рассмотрим все типы современных видеодомофонов, которые предлагаются на российском рынке, а также поможем определиться с выбором модели под конкретные задачи. Современный видеодомофон – это, прежде всего, система безопасности, состоящая из видеопанели и абонентского устройства – монитора. С помощью этой системы на расстоянии можно не только наблюдать посетителя и вести диалог с ним, но и разблокировать электрозамок для запуска его на территорию или в помещение. То есть видеодомофон сочетает в себе несколько основных функций: интерком (двусторонняя аудиосвязь), видеонаблюдение, а также контроль и управление доступом. Впрочем, современный домофон может иметь несколько расширенный функционал. Мониторы видеодомофонов На данный момент в продаже присутствуют только мониторы с цветными жидкокристаллическими дисплеями. Чёрно-белые CRT-дисплеи больше практически не встречаются. ЖК-дисплеи для видеодомофонов используются двух типов: TN-TFT и IPS (рис.1). В большинстве случаев используются дисплеи TN-TFT типа, так как они имеют оптимальную стоимость для своих размеров. В премиум-моделях можно встретить IPS матрицы, которые превосходят TN-TFT не только по цветопередаче, глубине цвета и углам обзора, но и по цене.
По диагонали (размеру) дисплея мониторы обычно делятся на 4.3, 7 и 10.1 дюймов. 4.3 дюймовые (10,92 см) дисплеи обычно имеют разрешение 480x272 пикселов, 7 дюймовые (17,78 см) – 800x480 или 1024х600, а 10.1 дюймовые (25.65 см) – 1024x600. Встречаются мониторы и с другими параметрами, но это – редкость. По статистике оптимальный размер монитора – 7 дюймов. Он не маленький и не большой. 4.3 дюйма обычно ставят, если имеются ограничения по месту установки или бюджету. Исходя из этого, очевидно, что самым дорогим будет монитор с диагональю 10.1 дюйма. На данный момент практически все мониторы имеют систему связи Hands Free (от англ. «свободные руки»), которая позволяет вести диалог с гостем без аудиотрубки. Мониторы с трубками всё же встречаются, так как, например, они хорошо подходят для установки в шумных помещениях. Что касается управления, то самым простым и бюджетным способом будут механические или сенсорные кнопки, которые обычно располагаются снизу или сбоку от дисплея. Более продвинутые устройства обычно имеют сенсорный экран (Touch Screen), делающий взаимодействие с домофоном удобным и понятным. К дополнительным и необязательным можно отнести функции видеорегистратора: это возможность записи видео или фото с подключенных вызывных панелей и камер. Для этого монитор должен поддерживать работу с microSD картой памяти. Как правило, запись включается при нажатии кнопки на вызывной панели, по детекции движения или срабатыванию подключенного внешнего датчика. Также есть видеодомофоны с голосовой почтой (автоответчиком), функцией фоторамки, поддержкой собственных мелодий в формате MP3, возможностью подключения к облачному сервису для переадресации вызова на смартфон. Также весьма полезным будет наличие функции «Не беспокоить», с помощью которой можно отключить звук у домофона принудительно или по заранее заданному расписанию. Питание современного монитора чаще всего производится от бытовой электрической сети через специальный адаптер, который может быть внешним или встроенным. Встроенный блок питания намного практичнее и удобнее при монтаже, так как к домофону нужно подвести только кабель 220В и не думать, где разместить внешний блок преобразования напряжения. Для IP-видеодомофонов актуально питание по технологии PoE (Power Over Ethernet), то есть по тому же кабелю, по которому передаются данные. Вызывные панели Вызывная панель выглядит как небольшой брусок, который имеет кнопку (и), видеокамеру, микрофон и динамик для двусторонней связи. Как правило, рядом с объективом видеокамеры имеется несколько инфракрасных или обычных светодиодов, которые позволяют рассматривать происходящее перед камерой на расстоянии до 3 метров даже в полной темноте. В панели также располагается реле для управления питанием электрозамка. Большинство предлагаемых вызывных панелей имеют антивандальное исполнение, выполнены из металла и предназначены для использования в разных климатических условиях. Монтаж устройства может быть накладным или врезным. Для врезного монтажа обычно нужен специальный бокс, который идёт в комплекте или приобретается отдельно. Вызывные панели с сенсорными кнопками более надёжны, но менее стойки к вандализму. Например, сенсорные кнопки не подвержены залипанию и окислению контактов. Большое значение при выборе вызывной панели должен иметь угол обзора встроенной видеокамеры. Идеально, если горизонтальный угол обзора имеет значение не менее 90 градусов. Классификация видеодомофонов по количеству абонентов
Одноабонентские видеодомофоны состоят из вызывной панели с одной кнопкой вызова, сигнал с которой поступает на 1 или несколько видеомониторов / аудиотрубок одновременно. Несколькоабонентские решения Главной особенностью несколькоабонентских видеодомофонов является вызывная панель с несколькими кнопками вызова. Вызов нужного абонента осуществляется нажатием определённой кнопки на панели. Такое решение подойдёт для использования в многоквартирном доме на одном этаже, где несколько квартир имеют общую входную дверь перед тамбуром. Многоабонентские решения Такие видеодомофоны используются в многоквартирных домах и жилых комплексах. На входе или входах устанавливаются вызывные панели с цифровыми клавиатурами, на которых набираются номера квартир, вводится пароль для прохода. В такую панель также обычно встроена система контроля доступа по брелокам, картам, лицу. Классификация видеодомофонов по типу подключения
Аналоговые видеодомофоны (CVBS) Аналоговые видеодомофоны (CVBS) являются самыми распространёнными, так как имеют низкую стоимость при высокой надёжности, достаточно просты в монтаже и настройке. Монтаж такой системы вполне можно осуществить своими руками, не имея опыта и специальных навыков.
Так исторически сложилось, что в России прижились только 4-проводные видеодомофоны, поскольку они имеют лучшее качество связи и передачи видео по сравнению с остальными. В таких системах первая пара проводников используется для передачи видео- и аудиосигналов в аналоговом виде, третий провод – общий (земля), а 4-й служит для питания вызывной панели. Почти все 4-проводные вызывные панели, как правило, совместимы с видеомониторами разных производителей, так как используются идентичные стандарты работы. Чаще всего аналоговый монитор поддерживает до 2-х вызывных панелей и 4-5 дополнительных мониторов, подключенных между собой. Между мониторами одной системы обычно возможна голосовая аудиосвязь. Важным преимуществом аналоговых видеодомофонов при использовании в квартирах является возможность достаточно простого подключения к подъездной системе типа VIZIT, CYFRAL, ELTIS и т. д. через специальный модуль сопряжения. Достоинства аналоговых видеодомофонов: • низкая стоимость; • простота подключения; • закрытость системы; • высокая надёжность; • подключение к подъездным домофонам. Недостатки аналоговых видеодомофонов: • низкое качество видео; • ограниченное расстояние передачи сигнала; • низкая масштабируемость. HD / FHD видеодомофоны По сути, HD и FHD видеодомофоны – это те же самые аналоговые, но с улучшенным качеством видеоизображения. Качество видео достигается за счёт AHD-технологии, которая давно используется в профессиональных системах видеонаблюдения. Другими словами, в вызывных панелях вместо традиционных аналоговых используются HD или Full HD видеокамеры, а мониторы способны работать с их видеосигналами. В то же время эти мониторы поддерживают работу со старыми аналоговыми панелями. Таким образом, HD домофоны унаследовали все плюсы и минусы аналоговых, за исключением качества видеоизображения и более расширенного функционала за счёт более мощных чипов. К такому функционалу можно отнести: детектор движения на всех каналах, увеличенный объем поддерживаемых карт памяти, встроенный медиаплеер, адресный интерком и т. д. По стоимости такие системы немного дороже аналоговых.

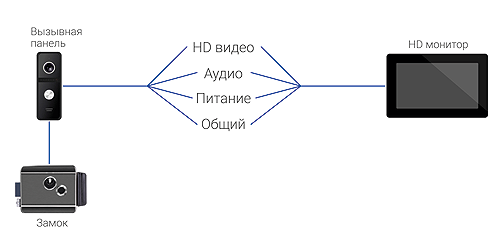

Преимущества HD видеодомофонов по сравнению с аналоговыми: • высокое разрешение видео; • расширенный функционал. Гибридные или WiFi видеодомофоны Гибридным или WiFi домофоном принято считать HD или FHD видеодомофон с возможность подключения к облачному сервису через интернет посредством WiFi или проводного соединения для удалённого управления, двусторонней аудиосвязи и мониторинга с мобильных устройств. Передача сигналов между монитором и вызывной панелью осуществляется по 4-проводной схеме.
Преимущества гибридных видеодомофонов по сравнению с аналоговыми: • двусторонняя связь, мониторинг и управление замком с мобильного приложения на смартфоне. Недостатки гибридных видеодомофонов: • зависимость удалённого доступа от интернет-соединения и облачного сервиса; • высокая стоимость. IP-панели или смартфон / планшет вместо монитора видеодомофона На первый взгляд, такая система выглядит очень привлекательно. Во- первых, любое мобильное устройство даёт очень много возможностей, которые можно везде брать с собой. Во-вторых, функционирование данной системы исключает монитор, что позволяет неплохо сэкономить. Но это только на первый взгляд. Большинство пользователей предпочитает всё- таки устанавливать у себя дома монитор (использовать гибридные WiFi видеодомофоны), хотя, конечно же, имеют планшеты и смартфоны, круглосуточно имеющие доступ в интернет. Дело тут заключается не в деньгах, а в удобстве и надёжности применения, потому что монитор видеодомофона никогда не разрядится, не потеряется, не будет забыт где-либо, его работа не зависит от интернета. Полноценные IP-видеодомофоны IP-домофоны – это относительно новое направление в развитии. Такие домофоны, помимо своих основных функций, могут выполнять множество дополнительных задач. Вся информация между устройствами в IP-системе пакетируется и передаётся в цифровом виде по витой паре или беспроводному WiFi соединению. Такая система отлично масштабируется и в состоянии обеспечить своими функциями практически любой объект – от небольшого загородного дома до огромного жилого комплекса на тысячи квартир. По сравнению с традиционными аналоговыми домофонами IP-система поддерживает большее количество вызывных панелей и видеокамер, интегрируется с системами контроля доступа, охранным оборудованием, системами типа «Умный дом». Поддержка работы с мобильными устройствами, а также запись видео и фото являются для IP-домофонов базовыми функциями. При создании многоквартирных систем появляется ряд дополнительных возможностей. Например, централизованная рассылка сообщений от управляющей компании о задолженности тех или иных жильцов, интерком между соседями, вызов лифта и т. д.
Достоинства IP-видеодомофонов: • неограниченное расстояние передачи сигнала; • высокая степень масштабируемости системы; • относительно простая интеграция с любыми системами; • поддержка большого количества видеокамер и вызывных панелей; • возможность использования существующей сетевой инфраструктуры, в том числе беспроводной; <• централизованное администрирование; • встроенная система контроля и управления доступом (СКУД); • широкий функционал; • поддержка мобильных устройств; • высокое разрешение видео. Недостаткми IP-видеодомофонов: • высокая стоимость; • сложные монтаж и настройка; • уязвимость для хакерских атак; • IP-домофоны разных производителей не совместимы. Заключение Перед тем как выбирать видеодомофон, нужно ответить на вопрос: «Зачем он нужен?». Если нет специальных требований и необходимо просто принимать вызовы на мониторе, открывать дверь кому надо, то с этим без проблем справится самый простой аналоговый видеодомофон. Таких вариантов огромное количество. При выборе здесь стоит лишь смотреть на дизайн и размер. В этом случае переплачивать за «фаршированный» всевозможными функциями IP-домофон точно не стоит. Аналоговые домофоны уже давно выпускаются, и за последние 15 лет принципиально почти не изменились. Добавились всего лишь дополнительные функции: видеодомофоны научились записывать видео или фото с панелей и дополнительных видеокамер, переадресовывать вызов на мобильные устройства, работать с другими однотипными мониторами и т. д. IP-домофоны имеет смысл ставить, если: • между домофоном и вызывной панелью расстояние более 100 м; • имеется готовая сетевая инфраструктура; • требуется большое количество вызывных панелей и мониторов; • нужна большая интегрированная система безопасности с охранно-пожарной сигнализацией, видеонаблюдением и системой контроля и управления доступом; • необходимо подчеркнуть имидж здания; • необходимо получать текстовые оповещения. Безусловно, IP-видеодомофоны имеют большое будущее, но пока аналоговые решения всё-таки преобладают на рынке, благодаря относительно низкой стоимости, простоте настройки и эксплуатации.
