Раздел: СТОП-КАДР
Тема: Системы видеонаблюдения
Автор:

Обзор опорно-поворотных устройств

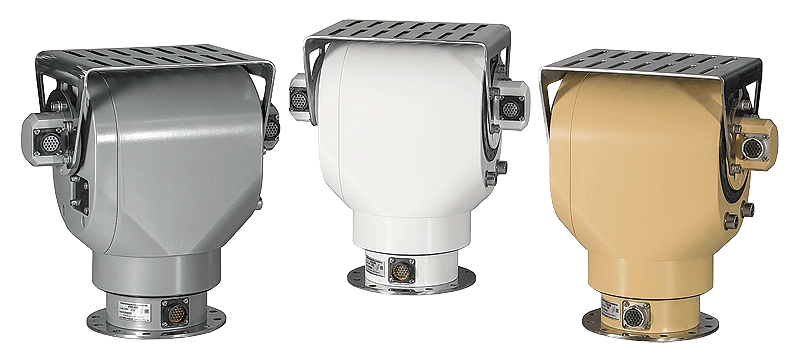

Безлюфтовое опорно-поворотное устройство с увеличенной полезной нагрузкой

PTR-406 («БИК-Информ») PTR 406 – это серия высокоточных скоростных безлюфтовых опорно-поворотных устройств с увеличенной полезной нагрузкой. Применяется в составе систем дальнего видеонаблюдения. Может использоваться, в том числе, для позиционирования антенн и др.

Точность позиционирования – ±0,05°. Угол поворота – 360° без ограничений, угол наклона – от +90° до -90°. Скорость позиционирования – до 60°/с. Максимальная осевая нагрузка – до 40 кг.
Корпус выполнен из алюминиевого сплава. Степень защиты корпуса – IP66.
Расширенный температурный диапазон от -60 до +55°С. Интеллектуальная система подогрева. Режим «Холодный старт». Встроенный веб-сервер.
Напряжение питания постоянного тока от 18 до 36 В. Габаритные размеры: 160 х 274 х 294 мм. Масса – не более 18,7 кг.
Одноканальное и двухканальное исполнение. Интерфейс управления: RS485 / Ethernet (10/100/1000 Мб/с).
PTR 406 имеет свидетельство Российского морского регистра судоходства и Российского речного регистра, сертификат транспортной безопасности (ПП969).



Поворотное устройство из нержавеющей стали для работы в коррозионно-активной среде Videotec NXPTH (Videotec)

Позиционирующий модуль NXPTH для камер видеонаблюдения был разработан Videotec для эксплуатации в портах, на морских судах и промышленных объектах в диапазоне внешних температур от -20 до +50 °С. Корпус NXPTH изготовлен из электрополированной нержавеющей стали AISI 316L (легированная аустенитная нержавеющая сталь), которая устойчива к воздействию солевого тумана и появлению ржавчины, благодаря чему поворотное устройство оптимально подходит для работы в коррозионно-активной внешней среде.

Надежная конструкция NXPTH обеспечивает безотказную работу поворотного устройства даже при использовании в режиме 24/7. При этом максимальная сбалансированная нагрузка на NXPTH (вес камеры видеонаблюдения вместе с термокожухом) не должна превышать 40 кг. Устройство позволяет выполнять поворот / наклон установленной на него камеры на 340° с фиксированной скоростью 5°/с и 3°/с соответственно, а для предварительной настройки положения поворотного механизма использует потенциометры.



Взрывозащищенное опорно-поворотное устройство PTR-407Ex («БИК-Информ»)

Опорно-поворотное устройство PTR-407Ex предназначено для применения в составе систем наблюдения на объектах топливно-энергетического комплекса, морских судах, буровых платформах, в подземных выработках шахт, рудников и их наземных строениях.

Маркировка взрывозащиты: 1Ех db IIC T6 X / Ех tb IIIC T80°C Db X / PB Ex d I Mb X Химостойкое исполнение. Угол поворота – 360° без ограничений, угол наклона – от +90° до -90°. Скорость позиционирования – до 40°/с, точность позиционирования: ±0,2°. Максимальная осевая нагрузка – до 40 кг.
Корпус выполнен из коррозионностойкой нержавеющей стали. Степень защиты корпуса: IP66 / IP67. Расширенный температурный диапазон от -60 до +60°С. Интеллектуальная система подогрева. Режим «Холодный старт». Встроенный веб-сервер.
Напряжение питания постоянного тока от 18 до 36 В.
Габаритные размеры: 160 х 315 х 288 мм. Масса – не более 22 кг.
Одноканальное и двухканальное исполнение.
Интерфейс управления: RS485 / Ethernet (10/100/1000 Мб/с).

PTR 407Ex имеет сертификат соответствия оборудования для работы во взрывоопасных средах, свидетельство Российского морского регистра судоходства и Российского речного регистра, сертификат транспортной безопасности (ПП 969).



Поворотная платформа AXIS T99A10 (AXIS)

Надежная поворотная платформа AXIS T99A10 предназначена для совместной работы с фиксированными IP-камерами Axis, как внутри помещений, так и в уличных условиях при температурах от -50 до +60 °С (+65 °С кратковременно). При экстремально низких температурах встроенный модуль защиты от обледенения обогревает поворотный механизм, чтобы поддерживать его в рабочем состоянии.

AXIS T99A10 предусматривает установку на стене, углу здания или столбе, где камере обеспечивается полный панорамный обзор на 360° и наклон на 135°. Для реализации различных задач видеоконтроля скорость поворота и наклона устройства регулируется в широких пределах – от плавного обзорного движения (0,05 °/с) до быстрого перехода к требуемой сцене (120/60 °/с соответственно). Более того, поворотный механизм AXIS T99A10 способен противостоять ветровым нагрузкам до 52 м/с.

Наряду с портом RJ45 поворотная платформа AXIS T99A10 оснащена интерфейсом SFP для подключения волоконно-оптического кабеля и передачи данных управления на большие расстояния, а также предусматривает резервное сетевое соединение при отказе основного.



Опорно-поворотное устройство KARNEEV PTS-5050.2 (KARNEEV)

Поворотное устройство KARNEEV PTS-5050.2 – это флагманское устройство серии KARNEEV PTS. В серию KARNEEV PTS входит несколько поворотных устройств с максимальной нагрузочной способностью от 3 до 50 килограммов. Основные полезные нагрузки, которые устанавливаются на устройства, – это видеокамеры с зумом, тепловизоры, РЛС, прожекторы, антенны. Устройства способны одновременно нести на себе несколько датчиков. Например, тепловизор, камера, объектив, прожектор, микрофон, громкоговоритель и т.п. Процессор поворотного устройства может управлять всей полезной нагрузкой, установленной на нем. В поворотном устройстве доступно включение / выключение питания, подача команд управления, согласование протоколов и выполнение любых других интеллектуальных функций. Поворотное устройство может быть с классическим управлением по RS-485/RS-422 и протоколом Pelco-D, сетевым управлением по Ethernet или гибридным. Возможны различные модификации крепления – сверху и сбоку.
