Раздел: Детекция Тема: Детекция Автор: Анатолий ОСИПОВ, научный сотрудник ФКУ «НИЦ «Охрана» Росгвардии, Юлия ИВАНОВА, младший научный сотрудник ФКУ «НИЦ «Охрана» Росгвардии
Программно-аппаратный комплекс взаимодействия подразделений вневедомственной охраны с мониторинговыми компаниями

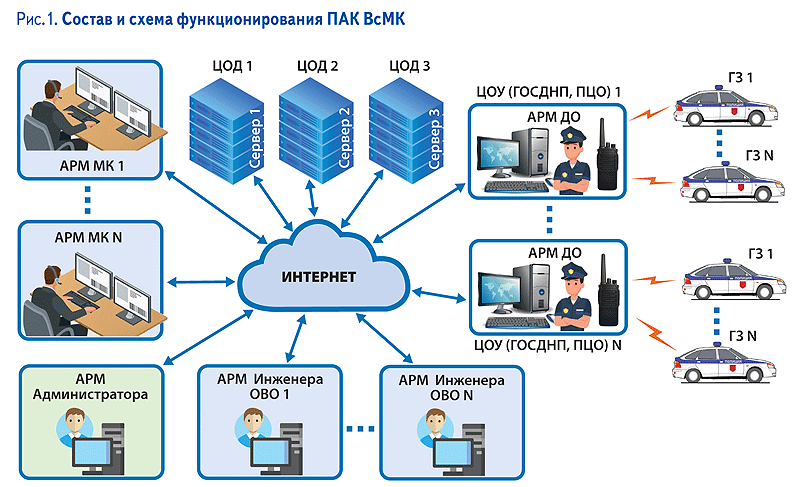

В настоящей статье рассмотрены особенности функционирования программно-аппаратного комплекса взаимодействия подразделений вневедомственной охраны с мониторинговыми компаниями, разработанного на основе использования достижений IP-технологий и спутниковой навигации, его развитие и преимущества. С 2017 года в подразделениях вневедомственной охраны войск национальной гвардии Российской Федерации для автоматизации процесса взаимодействия при выполнении договорных обязательств по оказанию услуг реагирования группами задержания вневедомственной охраны на тревожные извещения от объектов, охраняемых мониторинговыми компаниями, применяется ПАК ВсМК (программно-аппаратный комплекс взаимодействия подразделений вневедомственной охраны с мониторинговыми компаниями). ПАК ВсМК – комплекс программных и аппаратных средств передачи данных, работающий на распределенных серверах в различных дата-центрах, обеспечивающих бесперебойную работу, в случае выхода из строя одного из них, использующий для обеспечения защиты передачи данных между пользователями VPN-подключение и обеспечивающий стабильную работу необходимого количества пользовательских АРМ в подразделениях вневедомственной охраны и мониторинговых компаниях с возможностью масштабирования для развертывания неограниченного количества любого АРМ. На рисунке 1 представлен ПАК ВсМК, в состав которого входят АРМ, функционирующие в терминальном режиме.
В настоящей статье рассмотрены особенности функционирования программно-аппаратного комплекса взаимодействия подразделений вневедомственной охраны с мониторинговыми компаниями, разработанного на основе использования достижений IP-технологий и спутниковой навигации, его развитие и преимущества. С 2017 года в подразделениях вневедомственной охраны войск национальной гвардии Российской Федерации для автоматизации процесса взаимодействия при выполнении договорных обязательств по оказанию услуг реагирования группами задержания вневедомственной охраны на тревожные извещения от объектов, охраняемых мониторинговыми компаниями, применяется ПАК ВсМК (программно-аппаратный комплекс взаимодействия подразделений вневедомственной охраны с мониторинговыми компаниями). ПАК ВсМК – комплекс программных и аппаратных средств передачи данных, работающий на распределенных серверах в различных дата-центрах, обеспечивающих бесперебойную работу, в случае выхода из строя одного из них, использующий для обеспечения защиты передачи данных между пользователями VPN-подключение и обеспечивающий стабильную работу необходимого количества пользовательских АРМ в подразделениях вневедомственной охраны и мониторинговых компаниях с возможностью масштабирования для развертывания неограниченного количества любого АРМ. На рисунке 1 представлен ПАК ВсМК, в состав которого входят АРМ, функционирующие в терминальном режиме.
- АРМ администратора мониторинговой компании обеспечивает создание учетных записей сотрудников МК, генерацию (изменение) паролей для них и отправку паролей пользователям по СМС или на электронный адрес; - АРМ мониторинговой компании обеспечивает работу с базой данных своих объектов, создание и передачу электронных оперативных карточек объектов в АРМ инженера ОВО, передачу тревожного сигнала с карточкой тревожного объекта в АРМ ДО ОВО, контроль отработки тревоги ГЗ ОВО, возможность отправки дополнительных тревожных сообщений и их отмену, просмотр статусов объектов и получение уведомлений об их изменении, формирование отчетов; - АРМ администратора УВО региона обеспечивает создание баз данных и учетных записей ОВО и МК своего региона, генерацию (изменение) и отправку паролей пользователям ПАК ВсМК своего региона, формирование отчетов; - АРМ инженера ОВО обеспечивает работу с базами данных, подключение (отключение) объектов МК на (от) реагирование ГЗ, создание оперативных электронных карточек подвижных объектов и их подключение (отключение) на (от) реагирование ГЗ, формирование отчетов; - АРМ дежурного офицера ОВО обеспечивает поиск и просмотр карточек объектов, прием, обработку и завершение тревожных сообщений, отображение всей информации по тревожному объекту: по стационарному объекту – пультовой номер, название и класс охраняемого объекта, адрес, план и фото объекта, его краткая характеристика, тип и пояснения по сработавшей зоне, разделу (если имеется), график охраны по договору; по подвижному объекту – данные о владельцах и доверенных лицах, допущенных к управлению транспортным средством, текущее местонахождение и направление движения, кроме того, АРМ обеспечит дежурному офицеру возможность взаимодействовать с группами задержания, формировать отчёты с возможностью вывода на печать, создавать и редактировать общий список групп задержания; - АРМ планшет группы задержания обеспечивает прием и обработку сигналов от АРМ ДО ОВО, отображение информации по тревожному объекту, обмен сообщениями с ДО ОВО в ходе отработки тревоги, ведение архивного журнала отработанных тревог; - АРМ ГУВО Росгвардии обеспечивает доступ в базы данных УВО (ОВО) и в архивы отработанных тревог, просмотр в online-режиме действий ДО ОВО любого региона по отработке тревожных сигналов, поступивших от подконтрольных объектов, формирование консолидированных отчетов. Кроме увеличения количества и обновления программных модулей к преимуществам модернизированного ПАК ВсМК добавилось использование протокола шифрования SSL для защиты от перехвата и модификации данных при передаче в сети интернет. Данный протокол гарантирует безопасное соединение между компьютером пользователя и серверным оборудованием. При использовании SSL-протокола информация передаётся в закодированном виде, и расшифровать её можно только с помощью специального ключа. Для предоставления владельцам транспортных средств услуг реагирования ГЗ ОВО с помощью ПАК ВсМК применяются сигнально-противоугонные устройства (СПУ), соответствующие единым требованиям к системам передачи извещений, объектовым техническим средствам охраны и охранным сигнально-противоугонным устройствам автотранспортных средств, предназначенным для применения в подразделениях вневедомственной охраны войск национальной гвардии Российской Федерации (далее – ЕТ). Одним из таких СПУ является УТН-Р (устройство терминальное навигационное радиоканальное – рис. 3) из комплекта спутниковой системы охранной сигнализации транспортных средств «Система Автоохраны «АВО».

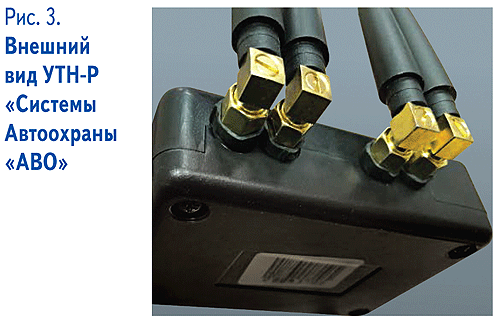

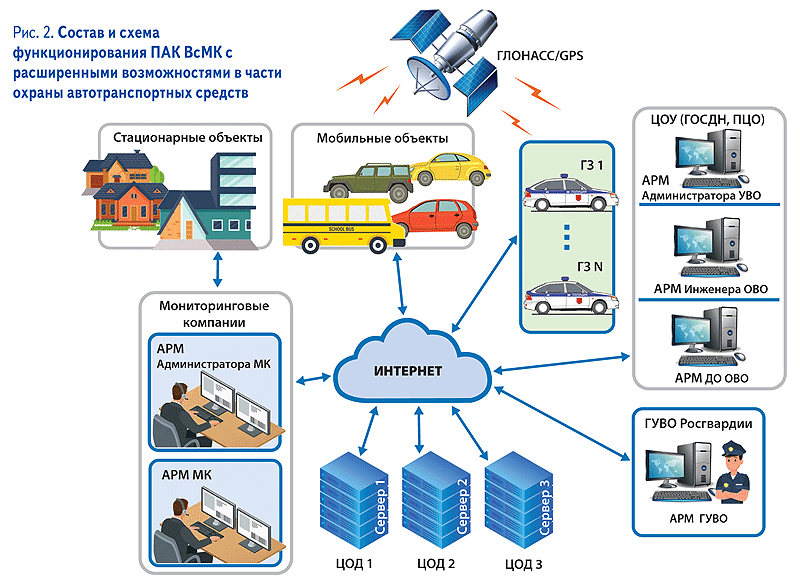

В случае попытки угона транспортного средства или электронного взлома сигнал «тревога» от УТН-Р поступает на пульт централизованного наблюдения вневедомственной охраны. Дежурный офицер в режиме реального времени видит на мониторе местоположение или движение подконтрольного транспортного средства и координирует наряды ГЗ ОВО и экипажи мобильных нарядов полиции. При перемещении охраняемого транспортного средства из одного региона в другой, в случае попытки угона или активации кнопки тревожной сигнализации УТН-Р определит координаты и отправит сигнал «тревога» на пульт подразделения вневедомственной охраны, которое дислоцируется на этой территории. УТН-Р обеспечивает выполнение следующих функций: - контроль состояния 12 шлейфов охранной сигнализации; - прием сигналов спутниковых систем ГЛОНАСС/GPS, определение местоположения и скорости движения транспортного средства, передачу данной информации на пульт охраны; - считывание данных с цифровых шин (OBDII ISO 15765 CAN, FMS J1939) транспортного средства; - управление исполнительными устройствами транспортного средства; - управление звуковым и световым выносными оповещателями; - прием и передачу извещений по каналам сотовой связи стандарта GSM; - работу в сети GSM по каналам двух операторов мобильной сотовой связи; - контроль наличия и уровня сигнала GSM; - передачу извещений на пульт централизованной охраны по радиоканалу 863-870 МГц; - идентификацию транспортного средства посредством радиочастотной RFID-метки; - контроль наличия и значения напряжения внешнего питания и встроенного резервного аккумулятора; - обнаружение саботажных действий нарушителя и выдачу извещения о несанкционированном доступе. В перспективе ПАК ВсМК, в силу заложенного в нем потенциала, возможно, развивать и адаптировать для предоставления постоянно расширяющегося перечня охранных услуг и мониторинга объектов охраны. Литература: 1. А.В. Серезевский, С.А. Никифоров, Н.В. Николаев, Ю.В. Иванова, Автоматизация процесса взаимодействия подразделений вневедомственной охраны с мониторинговыми компаниями. Журнал «Алгоритм Безопасности» № 3, 2016 г.; 2. Единые требования к системам передачи извещений, объектовым техническим средствам охраны и охранным сигнально-противоугонным устройствам автотранспортных средств, предназначенным для применения в подразделениях вневедомственной охраны войск национальной гвардии Российской Федерации. Утв. ГУВО Росгвардии 25.05.2018.
