Обзор взрывозащищенных управляемых видеокамер



Скоростные взрывозащищенные камеры серии КВ («Тахион»)

Скоростные камеры серии КВ в термокожухе взрывозащищённом ТКВ-1 НРП Ex РB Ех db I Mb Х / 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X производства компании «Тахион» различаются между собой по разрешающей способности (4 МР и 2 МР), кратности трансфокатора объектива (х4 – х30) и скорости поворота. Все модели имеют двухступенчатую схему обогрева в зависимости от требуемого нижнего рабочего предела (-40°С и -60°С), режимы «день-ночь», функцию препятствования холодному запуску. Материал корпуса – нержавеющая кислотостойкая аустенитная сталь, что позволяет эксплуатировать камеру в химически агрессивных средах, в условиях морского тумана, а также в шахтах и на рудниках.

Однако главная отличительная особенность камер КВ от имеющихся на рынке аналогов состоит в том, что конструкция ориентирована, в первую очередь, на вопросы практической установки и обслуживания камеры непосредственно на объекте.

Перед конструкторами КВ стояла задача обеспечить возможность установки камеры на штатное место силами одного человека с использованием обычной лестницы.

Кронштейн камеры состоит из двух частей, соединенных специальным замком. Одна – с площадкой крепления к поверхности, вторая – несущая на себе собственно термокожух с камерой. Замок позволяет располагать весь кронштейн как в одну линию для крепления к вертикальным поверхностям, так и под углом 90° для потолочного крепления. После крепления площадки к стене или потолку на втором этапе камерная часть кронштейна заводится в замок соединения и надежно фиксируется только за счет веса камеры. Такой монтаж может быть произведен даже одной рукой.

Замок позволяет выставить камеру по горизонту в пределах заложенных люфтов, после чего окончательно фиксируется болтовым соединением. При необходимости доступ к установленной внутри термокожуха видеокамере обеспечивается без снятия термокожуха с места установки.

Несомненное преимущество взрывозащищенных купольных поворотных камер – отсутствие внешних подвижных соединений, требующих сложной схемы гермитизации, что существенно влияет на цену.

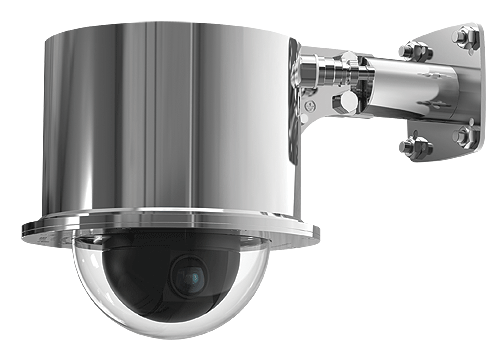

Взрывозащищенная PTZ-камера AXIS XP40-Q1785 (Axis)

XP40-Q1785 – надежная, высокопроизводительная позиционируемая камера, предназначенная для безопасной работы на территориях большой площади в потенциально взрывоопасных средах.
Камера XP40-Q1785 сертифицирована (NEC, CEC, IECEx, ATEX и EAC Ex) для использования в потенциально взрывоопасных средах. Поставляется в корпусе из нержавеющей стали с классами защиты IP66 и IP67 и способна выдерживать экстремальные температуры в диапазоне от –60 °C до 60 °C. Камера поддерживает функцию электронной стабилизации изображения (EIS), улучшающую качество видео при вибрациях, создаваемых, например, порывами ветра или проезжающими мимо транспортными средствами. Благодаря функции EIS камеру можно устанавливать в труднодоступных местах на высокой стене или столбах с минимальным влиянием на качество изображения.


XP40-Q1785 имеет разрешение 2 МП и обеспечивает запись видео в разрешении HDTV 1080p при частоте кадров до 60 кадр/с. Благодаря 32-кратному оптическому зуму устройство обеспечивает непрерывное панорамирование на 360° и наклон на 180°. Это позволяет камере не только делать полный оборот, чтобы избежать «мертвых» зон вокруг нее, но и вести видеонаблюдение перед собой, под и над собой, чтобы оператор не пропустил ни одной детали.

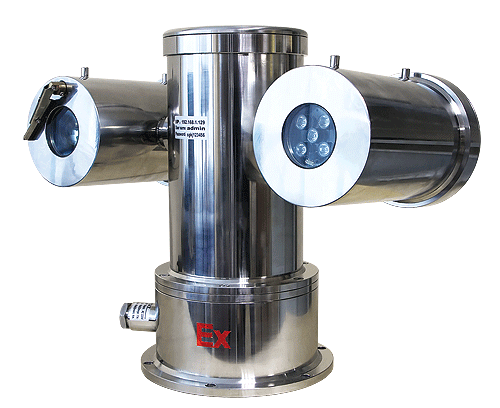

Взрывозащищенная управляемая IP-видеокамера «КОНДОР-ОПУ-Ex-Н-ИК» (ГК «ЭРВИСТ») Видеокамера КОНДОР-ОПУ-Ex-Н-ИК на опорно-поворотном устройстве с ИК-прожектором выполнена в соответствии с требованиями на взрывозащищенное оборудование группы I и подгрупп IIА, IIВ и соответствует маркировке взрывозащиты 1Ex db IIC Т6 – Т5 Gb / РВ Ex db I Mb. Видеокамера предназначена для использования в составе систем охранного и технологического видеонаблюдения во взрывоопасных зонах классов «1», «2», «21», «22» помещений, наружных установок, на больших открытых пространствах, а также в подземных выработках шахт, рудников и в их наземных строениях.
Видеокамера оснащена грозозащитой, функцией холодного старта, защитой от перегрева и переполюсовки, скачков напряжения и короткого замыкания. Устройство в корпусе из нержавеющей стали особо рекомендовано к применению на объектах химических и нефтехимических производств, в условиях воздействия щелочных, кислотных и других агрессивных сред, на нефтяных и газовых платформах в условиях воздействия морской воды и соляного тумана. Подогрев видеокамеры обеспечивает рабочий температурный диапазон при температуре окружающей среды – 60°С, что позволяет применять устройство в условиях Крайнего Севера.

Взрывобезопасная скоростная поворотная IP-видеокамера IDIS YK-EP2014S-EX (IDIS)

Взрывобезопасная скоростная поворотная IP-видеокамера IDIS YK-EP2014S-EX предназначена для использования в потенциально опасных зонах, таких как металлургическая, химическая, угольная, нефтегазовая и пищевая промышленность.

2-мегапиксельная камера транслирует видео качества Full HD с частотой обновления 25 к/сек и осуществляет круглосуточное видеонаблюдение за критически важными объектами. Модель снабжена солнцезащитным козырьком и стеклоочистителем.

36-кратный зум позволяет масштабировать изображение, получая максимальную детализацию объектов и людей. Рабочая температура в пределах от -40 до +60 °С позволяет использовать камеру круглогодично в любых регионах России.

Корпус камеры изготовлен из нержавеющей стали 316L и подвергся электрополировке, которая делает поверхность максимально ровной и блестящей. Обработка таким методом обеспечивает повышение предела выносливости, сопротивления усталости и коррозионной стойкости металла. Специально сконструированный корпус не позволяет возникшим внутри него искрам или взрывам проникать наружу, что исключает воспламенение.

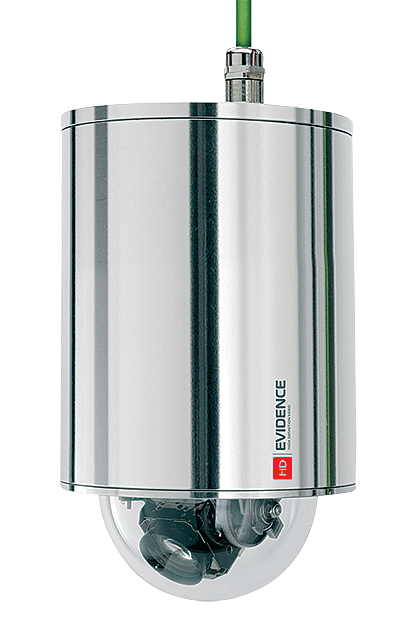

PTZ-камера для эксплуатации во взрывоопасных зонах APIX 40ZDome/M2 T08 (EVIDENCE)

При разработке 2-мегапиксельной камеры APIX 40ZDome/ M2 T08 с 40-кратным объективом основной акцент был сделан на надежности конструкции, а также скорости и точности работы поворотного устройства. Корпус камеры выполнен из нержавеющей стали, устойчивой к агрессивным средам, а купол из уникального поликарбоната LEXAN сочетает в себе превосходные механические, оптические и теплоизоляционные свойства, гарантируя неизменное качество изображения при низких температурах.

Рудничное исполнение позволяет использовать эту модель на опасных производственных объектах, в подземных выработках или в других зонах, где есть опасность взрыва метана или угольной пыли.

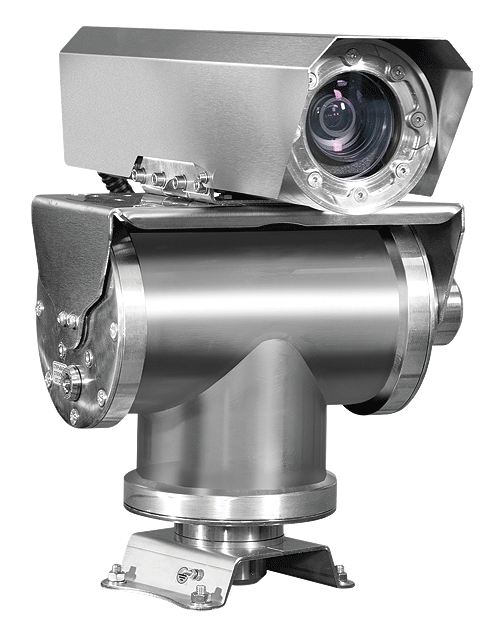

Взрывозащищенные поворотные видеокамеры серии BVS74Ex (БИК-Информ)

Взрывозащищенные поворотные видеокамеры предназначены для эксплуатации во взрывоопасных зонах при экстремальных температурах, на промышленных объектах в условиях воздействия агрессивных сред. Выполнены из коррозионностойкой нержавеющей стали. Маркировка взрывозащиты 1Ех db IIC T6 X / Ех tb IIIC T80°C Db X / PB Ex d I Mb X.

Устройства могут быть оснащены 30-, 35- или 42-кратным оптическим трансфокатором и имеют высокую скорость работы и точность фокусировки. Разрешение – до 4К (Ultra HD). Опорно-поворотное устройство PTR-407Ex обеспечивает поворот видеокамеры по горизонтали на 360° без ограничений и наклон от +90° до -90°. Регулируемая скорость позиционирования от 0 до 40 градусов в секунду с точностью ±0,2°. Управление видеокамерой осуществляется по протоколу PELCO-D (Pelco-DE) посредством сети Ethernet или с помощью пульта дистанционного управления по интерфейсу RS-485.
Интеллектуальная система обогрева контролирует температуру в нескольких важнейших точках изделия с помощью электронных датчиков.

Функция «холодный старт» обеспечивает перезапуск оборудования при температуре окружающей среды до - 60° С после длительного отсутствия питания. Вид климатического исполнения – ХЛ 1** по ГОСТ 15150-69. Диапазон рабочих температур: от - 60 до +60 °С. Класс защиты корпуса – IP66/IP67 по ГОСТ 14254- 2015.
Химостойкое исполнение: Х1, Х2 или Х3 по ГОСТ Р 51801-2001.
