 Элеваторы и другие хранилища органических веществ, сырья, материалов – это
помещения или открытые участки со сложной конфигурацией и затрудненным
доступом. Специфика рассматриваемых объектов состоит в том, что возгорание долгое время может носить тлеющий характер с быстрым переходом в
активную стадию пожара или взрыва.
Кроме того, наличие органических взвесей в воздухе, пыли, в том числе взрывоопасной, делает невозможным применение на таких объектах традиционных
дымовых пожарных извещателей и извещателей пламени. Точечные тепловые
пожарные извещатели малоэффективны из-за большой высоты их установки,
кроме того, требуется очень большое их количество.
Все вышеперечисленное напрямую приводит к удорожанию и усложнению
пожарной защиты элеватора с использованием традиционных средств: установке большого количества извещателей – сначала это большие расходы на
сложный монтаж, а впоследствии – на техническое обслуживание.
Для решения подобных задач компания «ЭРВИСТ» совместно со своим пар-
тнером – новосибирской компанией «ЭТРА-Спецавтоматика» разработали
извещатель пожарный тепловой линейный ИП 132-1-P «ЕЛАНЬ».
Принцип действия
Принцип действия извещателя ЕЛАНЬ основан на использовании материалов,
изменяющих оптическую проводимость в зависимости от температуры. Для
определения места изменения температуры в оптоволоконном кабеле применяется полупроводниковый лазер. Изменение температуры меняет структуру
и свойства оптоволокна. При взаимодействии излучения лазера с измененной

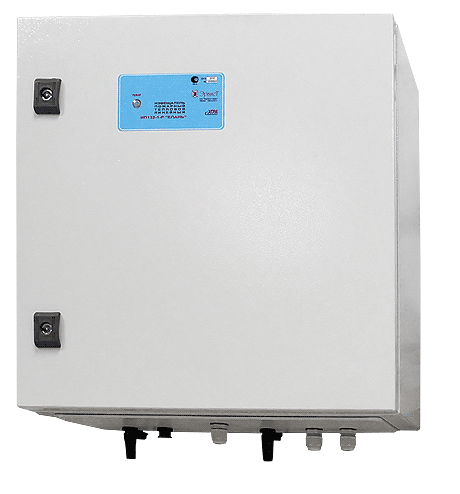

структурой оптоволокна помимо прямого рассеяния света, появляется отраженный свет. Блок обработки измеряет скорость распространения и мощность
как прямого, так и отраженного света и определяет место, величину и скорость
изменения температуры (по ГОСТ Р 53325).
Особенности
Самой главной особенностью и преимуществом этого извещателя является
применение неэлектрических средств измерения и, как следствие, невозможность возникновения искр и источников взрыва.

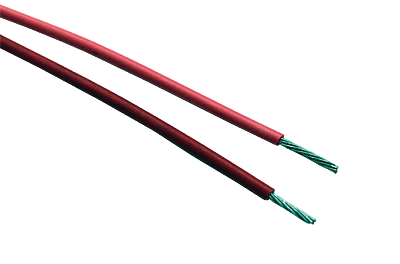

Чувствительным элементом извещателя является оптоволоконный кабель,
который прокладывается в контролируемых зонах. Его можно проложить в
непосредственном контакте с защищаемым оборудованием, поверхностями,
материалами или на потолке и стенах защищаемого помещения, в любых
труднодоступных местах.
Эксплуатация извещателя возможна в условиях воздействия влаги, пыли,
агрессивных сред, вибрации, электромагнитных помех. Особенностью и
важным преимуществом ИП 132-1-P «ЕЛАНЬ» является то, что даже при
повреждении чувствительного элемента в условиях взрывоопасной атмосферы извещатель абсолютно безопасен, и его использование не приведет
к взрыву.
Извещатель «Елань» позволяет также определить расстояние до места
изменения температуры.
Модификации
Извещатель «Елань» выпускается с тремя модификациями линейного чувствительного элемента. За счет использования двух типов оптического кабеля
при настройке может устанавливаться любой максимальный температурный
класс извещателя (по ГОСТ Р 53325): в узком А1 до В или широком от А1 до
G диапазоне, соответственно, а также дифференциальные и максимально-дифференциальные температурные классы.
Преимущества
• контроль температуры осуществляется через каждые 4 м
по всей длине кабеля при длине чувствительного элемента от
16 м до 8000 м (от 4 до 2000 зон контроля);
• определение и индикация дистанции до пожара в метрах;
• определение и индикация нескольких зон, в которых произошел пожар;
• настраивается как максимальный, дифференциальный
или максимально-дифференциальный тепловой пожарный
извещатель непосредственно на объекте;
• настраивается на температурный класс непосредственно
на объекте;
• привязка релейных выходов к зонам обнаружения осуществляется непосредственно на объекте;
• выдача извещений «Дежурный режим», «Пожар», «Неисправность»;
• контроль исправности чувствительного элемента;
• простая и быстрая установка оптоволоконного кабеля;
• простое обслуживание чувствительного элемента;
• устойчивость чувствительного элемента к теплу, холоду,
влажности, коррозии, механическим воздействиям, агрессивным средам;
• абсолютная устойчивость чувствительного элемента к электромагнитным помехам;
• сохранение работоспособности после выдачи извещений
«Пожар»;
• питание от внешнего источника постоянного тока или от
источника переменного тока 50Гц с резервированием от
внутренней АКБ Li-Ion.
|
