Как подключить видеодомофон к системе контроля и управления доступом?

Потребность в симбиозе двух и более систем возникает очень часто, когда требуется открывать запирающее устройство (замок, ворота, шлагбаум) с монитора видеодомофона и кнопки выхода изнутри, а также снаружи при помощи всевозможных идентификаторов и радиобрелоков. Также это позволяет фиксировать моменты проходов в базе данных и анализировать их в дальнейшем при условии, что контроллер СКУД имеет такой функционал.

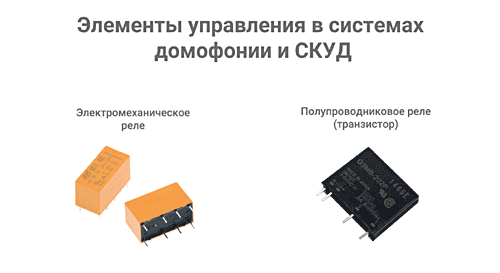

Для начала определим, какие элементы в «скрещиваемых» системах отвечают за управление исполнительными механизмами. В большинстве случаев – это банальное электромеханическое реле. Реже встречаются полупроводниковое или твердотельное реле (транзисторы).

Реле размыкает и замыкает контакты электрических цепей. Для этого оно имеет нормально разомкнутые контакты (Н.Р.) (от английского Normally Opened – N.O.) и нормально замкнутые контакты (Н.З.) (Normally Closed – N.C.). Н.Р. контакты в режиме ожидания разомкнуты, при подаче сигнала замыкаются, Н.З. контакты, наоборот, постоянно замкнуты и при необходимости размыкаются. Проще говоря, реле представляет собой выключатель, который либо подаёт напряжение на замок, либо, наоборот, отключает его в зависимости от типа замка.

В видеодомофонах реле для управления запирающим устройством чаще всего располагается в вызывных панелях, реже – в самих мониторах. В СКУД реле в основном находится на борту контроллера, а иногда – в выносных релейных модулях.

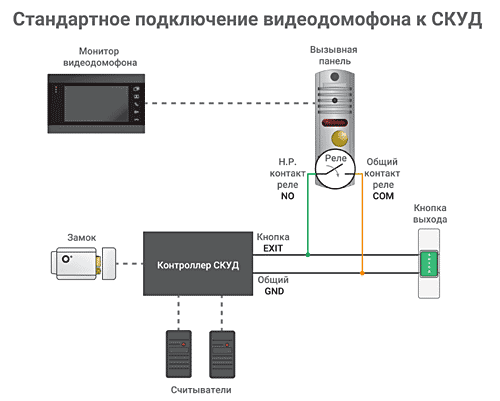

Итак, рассмотрим самый распространённый способ подключения видеодомофона к СКУД. Для этого берём нормально разомкнутый (Н.Р.) и общий контакты реле вызывной панели и подключаем их параллельно кнопке выхода, подключенной к контроллеру СКУД. Таким образом, при поступлении сигнала для открытия замка от монитора реле вызывной панели работает аналогично кнопке выхода.

Важно отметить, что такой способ подключения возможен только в том случае, если вызывная панель имеет обычное электромеханическое реле с сухими контактами. Таким же образом к контроллеру СКУД можно подключить контроллер, который принимает сигналы от радиоканальных брелоков. Сейчас довольно часто встречаются вызывные панели с полупроводниковыми элементами управления замком (транзисторами, твердотельными реле и т.д.). В этом случае практически все монтажники сталкиваются с проблемами при первом подключении, так как предыдущий стандартный способ тут не работает. И вот почему.

Во-первых, контакты полупроводникового реле не являются «сухими», то есть для замыкания/размыкания через них должен пропускаться электрический ток. Кстати, по этой же причине контакты не «прозваниваются» мультиметром без нагрузки на предмет замыкания/размыкания.

Во-вторых, для работы транзистора также имеет значение направление электрического тока в контуре питания замка. Такие вызывные панели также могут без проблем работать в совокупности с контроллером СКУД, но способы подключения будут другими.

Далее мы рассмотрим схемы подключения вызывных панелей с полупроводниковыми реле к системе контроля доступа.

Для электромеханического замка схема будет выглядеть таким образом. На схеме в цепь питания замка мы параллельно контроллеру включаем вызывную панель. То есть управляющий ток будет подаваться на замок либо через контроллер СКУД, либо через вызывную панель. Это позволит открывать замок либо с помощью контроллера, либо с помощью домофона.

Так как для отпирания электромагнитного замка требуется отключение питания, то в данном случае схема будет выглядеть иначе.
Здесь вызывную панель и контроллер в цепь питания замка следует подключать последовательно. То есть цепь питания замка будет размыкаться либо в вызывной панели, либо в контроллере СКУД, что также позволит управлять электромагнитным замком с нескольких устройств. Перед подключением убедитесь, что вызывная панель имеет нормально замкнутые контакты, и выполнены все условия для их работы.

Третий способ подключения вызывной панели с полупроводниковым реле подразумевает использование внешнего электромеханического реле, которое нужно приобретать отдельно, что не всегда возможно. Схема подключения представлена на рисунке.

Если монитор видеодомофона имеет встроенное реле, то для интеграции с системой контроля доступа можно использовать его. Принцип подключения здесь такой же, как и у вызывной панели с электромеханическим реле, а именно: нормально-разомкнутый и общий контакты реле подключаются параллельно кнопке «выхода».

Важно отметить, что такой способ подключения обеспечивает максимальную безопасность, потому что в данном случае при несанкционированном демонтаже вызывной панели нельзя будет открыть замок. Кроме этого, если контроллер СКУД находится не у самой точки прохода, а ближе к монитору, то это позволяет сэкономить на кабеле и его монтаже.

Также встречаются комбинированные вызывные панели, в корпус которых встроен считыватель RFID-меток Mifare или EM-Marin. Обычно такие устройства имеют на борту автономный контроллер СКУД, но они могут работать и как обыкновенный считыватель с выходным универсальным интерфейсом Wiegand- 26. В данном случае достаточно запитать считыватель и забрать с него контакты DATA 1 и DATA 0.
