Журнал ТЗ № 4 2018



Раздел: Инсталляция
Тема: Системы безопасности для объектов с критической инфраструктурой: обзор оборудования и решений
Автор:

Видеонаблюдение для объектов с критической инфраструктурой: обзор оборудования и решений

Решения для критически важных объектов (Axis)

Системы видеонаблюдения Axis позволяют обеспечивать безопасность персонала и охрану критически важных объектов, а также контролировать эффективность производства, осуществляя наблюдение, защиту и патрулирование ответственной инфраструктуры.

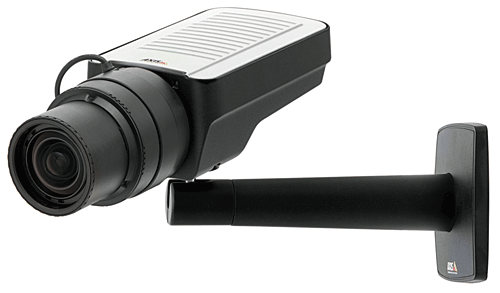

Применение камер с HD-разрешением и возможностью работы в инфракрасном диапазоне позволяет обнаруживать посторонние объекты в любое время суток и в любую погоду. Фиксированные сетевые камеры серии AXIS Q16, предназначенные для установки в помещениях и на открытом воздухе, обеспечивают высокое качество изображения в сложных условиях видеонаблюдения. Для работы в полной темноте применяются модели с поддержкой технологии OptimizedIR.
Контроль больших площадей и прекрасную детализацию обеспечивают высокоскоростные сетевые купольные камеры серии AXIS Q60 благодаря мощному 35-кратному оптическому зуму и точному скоростному управлению панорамированием, наклоном и зумом. Предназначены для внутренней и наружной установки. Модели AXIS Q60-E надежно включаются и работают при температурах от -50°C до 50°C.

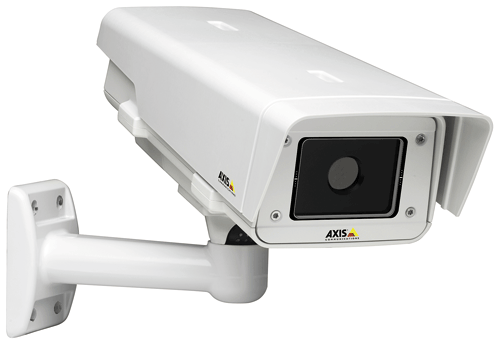

Применение тепловизионных сетевых камер AXIS серии Q19 позволяет формировать термическое изображение, по которому можно ежедневно и круглосуточно обнаруживать людей, предметы и происходящие инциденты в любых условиях – от полной темноты до залитой солнечным светом территории, а также в сложных условиях задымления, мороси, пыли и тумана. Эффективное программное обеспечение, установленное в камерах, позволяет обнаруживать нарушителей и сигнализировать о них, а также о потенциальных угрозах.
Различные модели камер AXIS и высокотехнологичная система управления видео, интегрированные с существующей системой безопасности и управления доступом, становятся неотъемлемой частью системы управления инцидентами. В системе возможна настройка мгновенной передачи живого видео и видеозаписей в полицию и другие органы.


Системы защиты мест нефтедобычи, производства и транспортировки нефтепродуктов (Dahua Technology)

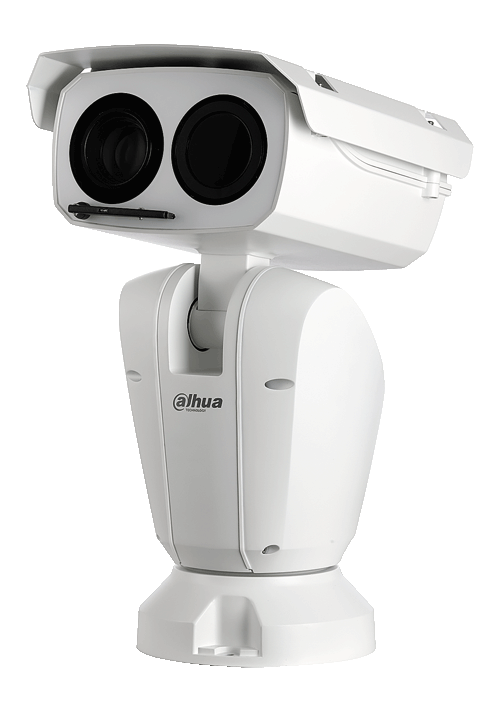

Места нефтедобычи зачастую находятся на значительном расстоянии друг от друга. Dahua Technology организует передачу видео и данных на частоте 5,8 ГГц на расстояние до 20 км. Система наблюдения на нефтедобывающих установках может быть обеспечена комплексом видеокамер и тепловизоров во взрывозащитном исполнении. На нефтеперерабатывающем заводе есть много участков, где могут находиться агрессивные газы и реактивы. Видеокамеры и тепловизоры антикоррозионного исполнения обеспечивают длительную и успешную эксплуатацию системы видеонаблюдения.
Обеспечение безопасности протяженных трубопроводов требует комплексного подхода. PTZ-видеокамеры дальнего обзора обеспечивают мониторинг на расстояниях до 1 км. Мобильные терминалы экстренной связи и дроны сокращают время и значительно повышают эффективность инспекции протяженных трубопроводов.
Для защиты от проникновения к трубопроводу устанавливается система сигнализации с дальностью обнаружения до 50 км с точностью определения места инцидента менее 50 м. Для выявления утечек – система тревожной сигнализации об утечках из трубопровода. Она охватывает до 50 км трубопровода с точностью определения местоположения 2 м. Обе системы призваны обнаруживать случаи несанкционированного доступа, хищения и вандализма.
Для защиты периметра Dahua Technology организует систему управления въездом/выездом транспорта: датчики, видеокамеры с функцией ANPR, систему досмотра днища автомобиля. Система поддерживает белые и черные списки, а также управление шлагбаумом. Для обеспечения безопасности автоцистерн используется комплекс мобильного оборудования.


Сверхнадежная камера для размещения на объектах с критической инфраструктурой (IDIS)

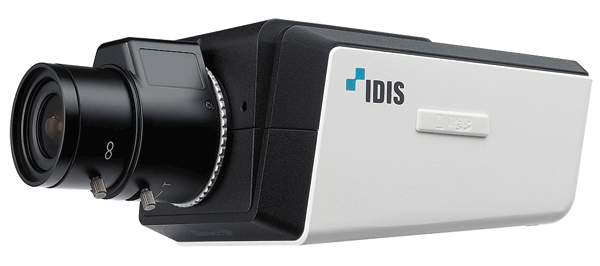

8Мп сетевая корпусная видеокамера IDIS DC-B1803 предназначена для эксплуатации в помещениях и разработана специально для видеонаблюдения в высоком разрешении. IP-камера способна транслировать видео 30 кадров/с при разрешении 3840 x 2160, благодаря чему достигается высокая детализация видео, и даже при многократном увеличении не возникает искажения и потери деталей.

В данной модели реализован цифровой стабилизатор изображения, который исправляет дефекты видео при вибрации камеры, а благодаря динамическому диапазону в 70 дБ, который может быть увеличен цифровым расширением до 90 дБ, повышается разборчивость затемнённых объектов на фоне источников света. Поддержка карт памяти micro SDXC позволяет расширить архив локальной записи до 2 Тб.

При необходимости камеры DC-B1803 устанавливаются в защитные термокожухи, с целью обеспечения охраны, безопасности и контроля за технологическими процессами в зонах химических, нефтегазодобывающих и других опасных производств. К корпусной видеокамере IDIS подходит широкая линейка кожухов и объективов различных производителей, вплоть до самых специфичных, таких, например, как солекислотнозащищенные или взрывозащищенные изделия.


Системы видеонаблюдения серии ExSite Enhanced (Pelco by Schneider Electric)

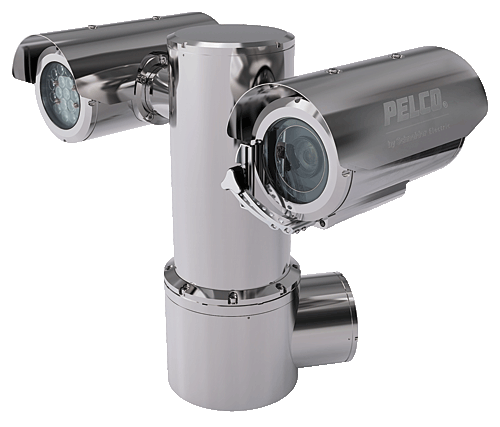

Системы видеонаблюдения серии ExSite Enhanced отвечают самым жестким требованиям по взрывобезопасности, отличаются высокой надежностью, удобством установки, а также лучшими в своем классе характеристиками изображения и техническими решениями, что подтверждено российскими и зарубежными сертификатами.
Камеры серии ExSite Enhanced рассчитаны на использование в условии жестких внешних воздействий, в том числе на объектах нефтепромысла и комплексах СПГ, нефтеперерабатывающих заводах, наземных и морских буровых установках, а также на судах.
Корпуса камер изготавливаются из нержавеющей стали 316L. Устройства проходят всесторонние вибрационные испытания, могут работать при температуре от –60°C до +60°C и соответствуют стандарту температуры поверхности T6 (<85 °C).
На моделях PTZ используется запатентованная система прямого безременного привода двигателя, способного поворачивать камеру со скоростью до 200° в секунду.
Устройства серии ExSite Enhanced отличаются удобством установки и возможностью адаптации практически к любым нуждам эксплуатации, оборудованы встроенной монтажной коробкой с двумя кабельными вводами для раздельной проводки кабелей данных и питания, а также медиаконвертером с SFP/FSFP слотом, что позволяет передавать данные по оптическому волокну, коаксиальному кабелю или с помощью витой пары. Модуль камеры позволяет вести съемку c разрешением Full HD 1080p 60 к/c и оптическим увеличением 30x в условиях сложной освещенности благодаря технологии SureVision 3.0 и широкому динамическому диапазону 130db. Камеры могут быть оборудованы адаптивной ИК-подсветкой до 200 метров.
Функции противотуманной обработки изображения и стабилизации изображения повышают качество видео в условиях плохой видимости и при вибрации камеры.


Камера Wisenet XNP-6320HS для сложных условий эксплуатации (Hanwha Techwin)

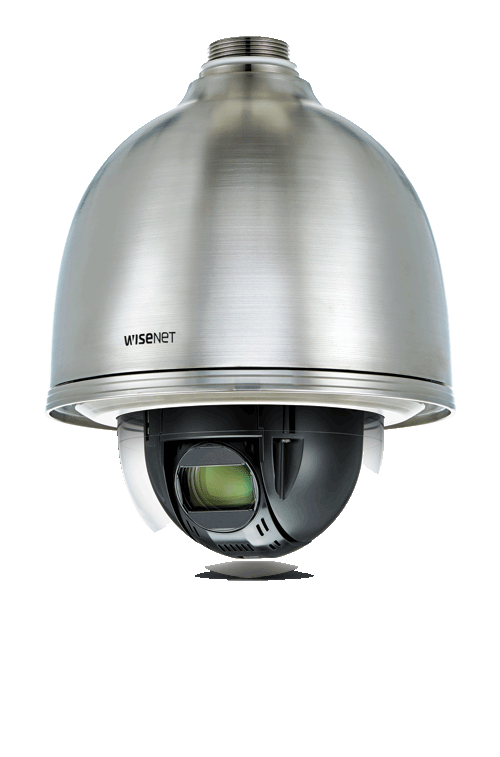

Корпус скоростной купольной камеры Wisenet XNP-6320HS изготовлен из нержавеющей стали SUS316L, которая устойчива к воздействию большинства кислот (серной, фосфорной, лимонной, молочной и др.), а также к питтинговой и щелевой коррозии в хлористой среде, морской воде и в парах уксусной кислоты. Нержавеющая сталь – материал, стойкий к агрессивным кислотным средам. Поэтому эта камера может эффективно применяться в самых неблагоприятных условиях.
Видеоаналитика, используемая в камере, позволяет обнаруживать пересечения объектом виртуальной линии, вход в зону и выход из зоны, появления и исчезновения предметов, «праздношатания», перемещения в определённом направлении. Применяется также автотрекинг, определение направления движения, детектирование тумана, выявление лиц в кадре, обнаружение звуков с указанием их типа. Фиксируются попытки прервать работу камеры.
Камера обеспечивает 2-мегапиксельное разрешение и имеет 32-кратное оптическое увеличение. Динамический диапазон модели XNP-6320HS может быть расширен до 150 дБ. С помощью встроенных гиросенсоров в ней активируется цифровая стабилизация изображения. Чувствительность камеры в дневном режиме – 0,05 лк / F1.6, в ночном – 0,005 лк / F1.6. Получая питание по технологии PoE+ стандарта IEEE802.3at, камера работает при температуре от -35°C. При использовании источника переменного тока 24 В нижний предел рабочих температур составит -50°C.


Система наблюдения BSV для взрывоопасных и агрессивных сред («БИК-Информ» и «Bosch Системы Безопасности»)

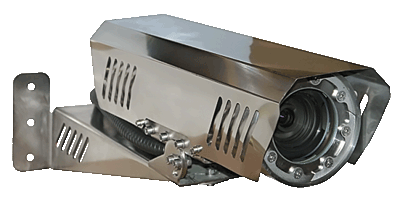

Система наблюдения BSV для взрывоопасных и агрессивных сред («БИК-Информ» и «Bosch Системы Безопасности») При создании системы использованы разработанные и произведенные «БИК-Информ» взры- вобезопасный гермобокс ВСМ-400Ex; система холодного старта при -60°C; система питания PoE ++ мощностью 75Вт, что повышает удобство при монтаже; системы дистанционного управления объективом, антизапотевания и антиобледе- нения (патент «БИК-Информ»). Также установлена IP-камера BOSCH с функцией видеоаналитики IVA. Новое инновационное решение создано для применения в составе охранной или технологической системы наблюдения на объектах с повышенной взрывоопасностью и сертифицировано для использования в газовой среде по категории 1ExdIIBT6GbX, включая газы этилен и пропан.


Оборудование для видеонаблюдения на объектах с критической инфраструктурой (EVIDENCE)

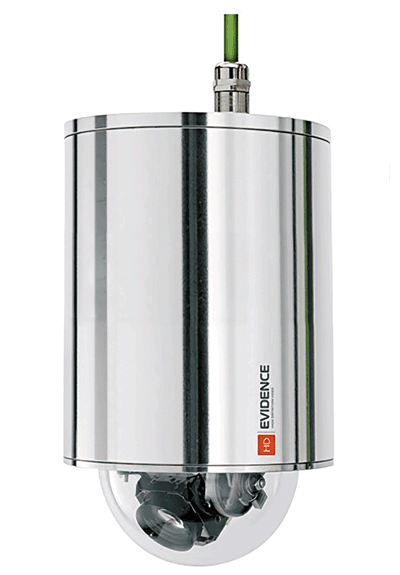

Видеокамеры в оболочках из нержавеющей стали предназначены для взрывоопасных зон с высоким содержанием агрессивных агентов в атмосфере и значительным риском коррозионного воздействия. Модель Apix - Box/M4 T08 V2.2. с маркировкой взрывозащиты lExdIICT6/Е5Gb представляет собой аналог Apix - Box/M4, но в специальном кожухе, стойком к агрессивным средам. Оболочка выполнена из нержавеющей стали марки AISI-316/L, оснащена соответствующими кабельными вводами и 5 м соединительного кабеля, козырьком и настенным кронштейном. Температурный диапазон устройства от - 60°C до +40°C.
Наиболее функциональным продуктом специальной линейки является модель Apix - 32Zdome/M2 T08, уникальная PTZ-камера с 32-кратным объективом для взрывоопасных и агрессивных сред. Корпус камеры выполнен из нержавеющей стали, устойчивой к воздействию агрессивных сред, а рудничное исполнение позволяет использовать ее на опасных производственных объектах, в подземных выработках или других зонах, где возможна опасная концентрация метана или угольной пыли.

Интегрированная платформа безопасности «Интеллект» (ITV | AxxonSoft))

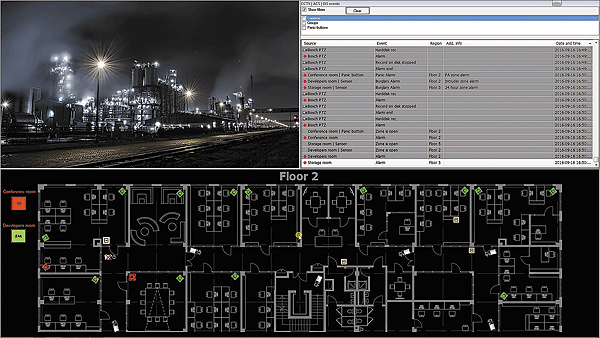

«Интеллект» — программная платформа для создания комплексных систем безопасности любого масштаба. Такой комплекс может объединять видеонаблюдение, охранную и пожарную сигнализацию, системы охраны периметра и контроля доступа, аудиоконтроль и вертикальные решения на основе видеоподсистемы. Кроме того, комплекс может дополняться интеграциями с другими системами за счет открытой архитектуры.
Поддержка стандартных протоколов — OPC, BACnet, ONVIF и других – дает возможность обмена информацией с внешними системами. Гибкая настройка событийно-реактивных нию панорамированием, наклоном и зумом. Предназначены для внутренней и наружной установки. Модели AXIS Q60-E надежно включаются и работают при температурах от -50°C до 50°C.
Применение тепловизионных сетевых камер AXIS серии Q19 позволяет формировать термическое изображение, по которому можно ежедневно и круглосуточно обнаруживать людей, предметы и происходящие инциденты в любых условиях – от полной темноты до залитой солнечным светом территории, а также в сложных условиях задымления, мороси, пыли и тумана. Эффективное программное обеспечение, установленное в камерах, позволяет обнаруживать нарушителей и сигнализировать о них, а также о потенциальных угрозах.
Различные модели камер AXIS и высокотехнологичная система управления видео, интегрированные с существующей системой безопасности и управления доступом, становятся неотъемлемой частью системы управления инцидентами. В системе возможна настройка мгновенной передачи живого видео и видеозаписей в полицию и другие органы. связей позволяет использовать все устройства в соответствии со специфическими сценариями развития угроз конкретного объекта. Комплексная система на основе платформы «Интеллект» обеспечивает контроль и безопасность основных процессов работы нефтегазового комплекса: добыча, транспортировка, переработка, управление, реализация. Решаемые задачи: контроль доступа на территорию объектов; борьба с хищениями; предотвращение аварий; контроль и учет перемещения грузов; контроль работы инженерного и технологического оборудования; управление системами безопасности. В состав «Интеллекта» входят специализированные модули для распознавания лиц, номеров транспортных средств (автомобилей, контейнеров и вагонов) и управления устройствами ограничения доступа на основе этой информации, а также мониторинга технического состояния распределенных объектов охраны.
