Журнал ТЗ № 1 2018



Раздел: УСПЕШНЫЕ РЕШЕНИЯ
Тема: Интегрированные системы безопасности
Автор: Александр КУКУШКИН, ведущий эксперт, Научно-исследовательский и конструкторский институт радиоэлектронной техники –филиал ФГУП ФНПЦ «ПО «СТАРТ» имени М. В. ПРОЦЕНКО»

Система «МЕДИАНА»: интегрированная система безопасности нового поколения


Отечественная и зарубежная практика показывает, что наиболее перспективным и общепризнанным путем организации защиты охраняемого объекта является применение интегрированных систем безопасности (ИСБ).
Разработка НИКИРЭТ – интегрированная система безопасности «Медиана» (далее Система) представляет собой комплекс программно-аппаратных средств, оптимизированный для создания систем безопасности малых и средних объектов. Сбалансированный набор функций, реализуемых системой, простота управления и дружелюбный операторский интерфейс облегчают работу дежурного персонала и существенно сокращают период ее освоения.

Система «Медиана» включает в себя следующие подсистемы:
– автоматизированной охранной сигнализации;
– контроля доступа;
– видеонаблюдения и охранного телевидения.

Система «Медиана» (рис. 1) сформирована по иерархической структуре, уровни и элементы которой объединяются локальной вычислительной сетью (ЛВС) и промышленной сетью на основе интерфейса RS485 и представлены:
– на системном уровне – автоматизированным рабочим местом (АРМ), центральным пультом управления (ЦПУ) и ЛВС;
– на уровне периферийной аппаратуры – блоками передачи информации (БПИ), осуществляющими взаимодействие с системным уровнем, пультами пользователя (ПП) и контроллерами К60;
– на уровне оконечного оборудования – средствами обнаружения с цифровым интерфейсом (цифровые СО).

Охранно-доступные контроллеры К60 позволяют обеспечить создание людских и автотранспортных контрольно- пропускных пунктов (КПП) с использованием различных типов управляемых преграждающих устройств (УПУ) (калиток, турникетов, шлагбаумов); создание односторонних (считка на вход, кнопка на выход) и двухсторонних (считка на вход и считка на выход) точек доступа в помещения, оснащенные запирающими устройствами; а также подключение нецифровых СО (с выходными цепями типа «открытый коллектор» или «сухой контакт»), кнопок тревожно-вызывной сигнализации, отметки наряда, информационных табло, динамиков, сирен и др.

Система «Медиана» обеспечивает:
– разграничение полномочий операторов по доступу к функциям управления системой и управлению техническими средствами;
– регистрацию и сохранение в архиве сообщений всех событий, связанных с изменением состояния оконечного оборудования и каналов связи с ним, действиями абонентов, включая события, связанные с работой АРМ, ЦПУ, ПП;
– отображение оперативного состояния подключенного оборудования на мнемонической схеме и графическом плане АРМ или ЦПУ;
– управление доступом абонентов через точку доступа с использованием proximity-карты с дополнительной возможностью набора цифрового личного кода на proximity-считывателях;
– снятие с охраны и постановку на охрану зон (помещений) с учетом их режимных категорий;
– проведение автоматического дистанционного контроля СО с периодичностью, задаваемой при конфигурировании системы;
– управление до 60 точек доступа, до 240 нецифровых СО, подключаемых к контроллерам К60, и до 120 цифровых СО, подключаемых по линии интерфейса RS485.

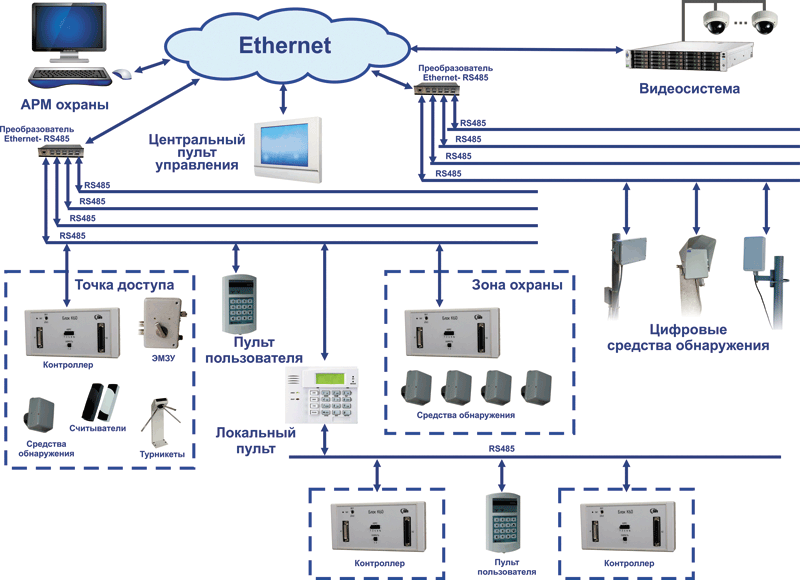

Рис. 1. Организационная структура системы «Медиана»/

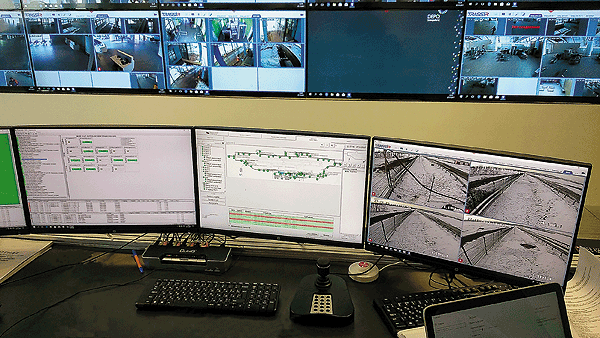

Система «Медиана» обеспечивает совместную работу с системами охранного телевидения «Интеллект» (ITV) и Trassir (DSSL). На АРМ подсистемы видеонаблюдения при сработке СО подсистемы охранной сигнализации выводятся изображения с видеокамер, установленных на участке проникновения и соседних участках охраны. Таким образом, сотрудник службы охраны имеет полную и своевременную информацию для оценки оперативной обстановки и принятия решения на событие, что значительно снижает психоэмоциональную нагрузку на оператора и повышает вероятность пресечения противоправных действий.

Применение в системе «Медиана» цифровых СО позволяет создавать современные системы охраны периметров с совершенно новыми техническими характеристиками и функциональными возможностями.

В чем выгода конечных потребителей от использования системы «Медиана» с цифровыми СО?

Во-первых, заказчики получают уникальную возможность осуществлять дистанционную диагностику, контроль и управление параметрами настройки цифровых СО непосредственно с рабочего места оператора (например, в случаях резких изменений погодных условий, появления новых внешних помеховых факторов техногенного характера, сезонных климатических изменений и т. п.).

Во-вторых, у дежурного персонала появляются возможности:
– создавать виртуальные комбинированные СО на программном уровне;
– определять тип нарушителя (человек, группа людей, транспорт);
– определять направление движения нарушителя (на объект, с объекта);
– конкретизировать место пересечения рубежа охраны нарушителем (с его визуализацией);
– прогнозировать дальнейшие действия нарушителя.

В-третьих, перед заказчиком открываются новые интеграционные возможности и большой потенциал по развитию состава оборудования и решаемых функциональных задач, так как открытая архитектура системы «Медиана» , реализованная с помощью технологии OPC UA (набор стандартов, определяющих унифицированные способы безопасной передачи данных в промышленных сетях и порядок взаимодействия устройств в них), позволяет сопрягать с системой любые средства безопасности сторонних производителей (рис. 2).

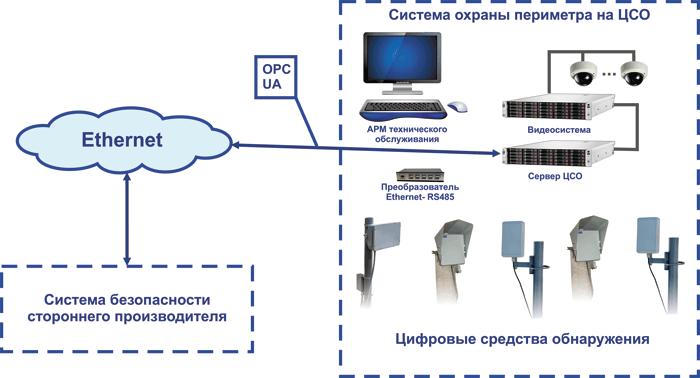

Рис. 2. Интеграционные возможности системы «Медиана» /

Система «Медиана» по интерфейсу RS485 поддерживает всю линейку современных цифровых СО производства НИКИРЭТ, работающих на различных физических принципах:
– вибросейсмическое СО «Годограф-Универсал» (длина рубежа охраны – до 2 км);
– двухпозиционные радиолучевые СО «РЛД Редут-500» (с узкой ЗО), «РЛД Редут/1-300И» (с широкой ЗО), «РЛД Редан-125» (с датчиком защиты мертвых зон);
– однопозиционные радиолучевые СО «Коралл-СМ-У/1» (с объемной ЗО), «Коралл-СМ-У/2» и «Фланг-125» (с протяженной ЗО);
– проводноволновое СО «Газон-24»;
– радиоволновые СО «Рапс-22» и «Рапс-М2» (реализующие метод сверхширокополосного зондирования пространства и не имеющие аналогов на российском рынке);
– инфракрасное СО «Глазурь» (в вариантах с двумя и четырьмя ИК-лучами);
– электромеханические запирающие устройства на калитки и ворота «Рубеж-М», «Гоби-ЭМЗУ» и «Базальт».

Применение системы «Медиана» позволяет не только существенно поднять уровень безопасности и обеспечить защиту от несанкционированного проникновения (криминальные и террористические угрозы), но и оптимальным образом сократить людские и материальные ресурсы, а также финансовые затраты на оборудование объектов, эксплуатацию аппаратуры и содержание службы охраны.


Серийное изготовление системы «Медиана» и цифровых СО, работающих на различных физических принципах, осуществляет НИКИРЭТ, научный и производственный потенциал которого позволяет реализовать полный цикл работ по созданию комплексных систем безопасности объектов различного назначения со сдачей их под ключ, включая разработку проектной документации, комплектную поставку оборудования, выполнение СМР и ПНР, обучение персонала объекта, гарантийное и сервисное обслуживание.

НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И КОНСТРУКТОРСКИЙ ИНСТИТУТ
РАДИОЭЛЕКТРОННОЙ ТЕХНИКИ - филиал ФГУП ФНПЦ «ПО «СТАРТ» имени М. В. ПРОЦЕНКО»

442965, Пензенская область, г. Заречный, пр. Мира, корпус 1
Тел. (8412) 65-48-84, 65-48-85.
Факс: (8412) 65-48-02
E-mail: office@nikiret.ru market@nikiret.ru
