Журнал ТЗ № 4 2008



Раздел: Стоп-кадр
Тема: Цифровые видеорегистраторы
Автор: Максим САВЕЛЬЕВ, эксперт

NVR - сетевые видеорегистраторы

Сетевой видеорегистратор (NVR – Network Video Recorder) является наиболее важным элементом сетевой системы видеонаблюдения на базе IP-камер и кодеров. NVR обеспечивает запись видеопотоков, их архивацию и передачу записанных данных по запросу для визуализации. Сетевой видеорегистратор реализует основное преимущество IP-систем – запись в любой точке сети независимо от удаленности от видеокамер.

Формально NVR представляет собой сетевой диск, на котором создаются разделы для записи данных: видео- и аудиопотоков. В отличие от цифрового видеорегистратора (DVR – Digital Video Recorder) NVR не осуществляет оцифровку и компрессию видео-, аудиосигнала. Как правило, NVR не обеспечивает и визуализацию изображения, транслируя записанные данные для отображения на мониторах рабочих станций IP-системы. Однако для охранной системы, в отличие от систем видеомониторинга, вопрос надежности процесса записи является наиболее актуальным. И здесь роль сетевого видеорегистратора в составе IP-системы невозможно переоценить. А потому выглядит странным полное отсутствие в отраслевых изданиях публикаций о сетевых устройствах записи на фоне многочисленных сравнений и тестов, посвященных IP-камерам .
В отличие от рынка производителей IP-камер и кодеров, список компаний, поставляющих устройства записи изображения в сети, не столь велик.
Существуют многочисленные программы, так называемые универсальные программные платформы, способные работать с многочисленными IP-устройствами разных производителей. Программы обеспечивают администрирование, визуализацию и запись изображения от IP-камер и кодеров с использованием обычного персонального компьютера под управлением OS Windows. Формально в составе программного обеспечения есть модуль, отвечающий за организацию записи. Число каналов записи определяется емкостью лицензии программного обеспечения. В свою очередь, разработчик нередко называет этот программный модуль сетевым видеорегистратором – NVR. Однако подобные системы не гарантируют стабильного качества и надежности записи. Их можно рекомендовать для систем удаленного видеомониторинга или как бюджетное решение для небольшого офиса. (Вопросы терминологии и особенности решений освещались в предыдущих публикациях, посвященных IP-системам видеонаблюдения.)
Наиболее профессиональный подход – реализация записи видеопотоков на отдельное устройство, разработанное, как и IP-камера или кодер, одним производителем. Это и есть сетевой видеорегистратор – NVR, протестированный на производстве с учетом заявленных характеристик разрешения, скорости и продолжительности записи. Кроме того, потребитель получает гарантию на работоспособность устройства. Недостатки – более высокая стоимость решения и необходимость использовать всю линейку устройств данного производителя (IP-камеры, кодеры, рабочие станции).
В основе NVR – специализированный компьютер с хорошо продуманной системой охлаждения, питания и возможностью установки в шкаф или стойку. В качестве операционной системы на сегодняшний день преобладает Windows. Впрочем, можно отметить тенденцию перехода к более стабильной OS Linux. Выбор Linux связан еще и с меньшими затратами на приобретение дистрибутива, что отражается в цене на устройство.
Характерным числом видео- и аудиопотоков для записи на NVR являются значения 16, 32 и 48 потоков. Типичные характеристики видеопотока: 25 кадр/сек. с разрешением VGA (640 х 480) или 4CIF (704 x 576). Для мегапиксельных камер число потоков записи не превышает 4–6 потоков. Ограничение в первую очередь связано с производительностью компьютера, обеспечивающего одновременную запись на диск и трансляцию изображения для воспроизведения. До появления SATA интерфейса узким местом являлась пропускная способность шины жестких дисков с интерфейсом PATA, как следствие нередко использовалась запись на внешний SCSI-накопитель. В настоящий момент SCSI-интерфейс уходит в прошлое. На смену пришел высокоэффективный сетевой протокол iSCSI – команды и данные SCSI, инкапсулированные в IP-пакеты. Увеличение дискового пространства для записи осуществляется включением в гигабитную IP-сеть c сетевыми видеорегистраторами iSCSI-накопителей. Никаких принципиальных ограничений по числу и удаленности iSCSI-накопителей нет. Таким образом, сетевые видеорегистраторы обладают поистине гигантскими объемами дискового пространства – десятки терабайт! Никакой DVR не может сравниться с NVR по продолжительности записи. Кроме того, производители NVR внедряют дополнительные технологии эффективной организации видеоархива, как-то: запись тревожных кадров в отдельную область дискового массива с продолжительным сроком хранения или автоматическое удаление второстепенных по важности записей через определенный оператором промежуток времени.
Администрирование сетевых видеорегистраторов обычно осуществляется с помощью программного интерфейса рабочих станций IP-системы. Пользователь может назначить поток от конкретной IP-камеры или кодера для записи на определенный NVR. Параметры записи задаются независимо для каждой камеры, учитывая запись по событию и тревоге. Некоторые сетевые видеорегистраторы имеют встроенный WEB-интерфейс для программирования и не допускают централизованного администрирования. Это является серьезным недостатком, если в системе большое число устройств, так как настройка и перепрограммирование отнимают много времени. С другой стороны, возможен запуск WEB-интерфейса на самом регистраторе и работа с архивом без необходимости использования рабочей станции.
Сетевой видеорегистратор не хранит административную информацию системы (данные о пользователях, тревожные сценарии, скрипт-программы), но только видеозапись. Таким образом, в отличие от DVR, выход из строя устройства не приводит к сбою в работе системы в целом, а оператор может работать с живым изображением от IP-камер. Однако производители NVR стараются максимально повысить надежность работы устройств. Это очевидно, так как для охранной системы запись имеет принципиальное значение. В настоящий момент существует несколько технологий, гарантирующих надежность процесса записи в IP-системах.
В первую очередь в сетевых видеорегистраторах используются RAID-контроллеры, обеспечивающие создание дисковых массивов из независимых жестких дисков, установленных внутри корпуса устройства. Наиболее распространена модель RAID 5, в которой приходящие данные разбиваются на блоки и распределяются по всем дискам. Все диски используются и для хранения блоков четности, по которым в случае выхода какого-либо винчестера из строя возможно восстановление информации. В NVR с моделью массива RAID5 используется система горячего резерва дисков – не отключая устройства можно заменить вышедший из строя диск.
В свою очередь, административная служба IP-системы отслеживает соединение с регистраторами. Соответственно, в случае обрыва связи или отключения NVR администратор системы получает уведомление.
В некоторых системах используется протокол UPnP: устройства присоединяются к сети в динамическом режиме, получают IP-адрес, по запросу сообщают о своих возможностях и собирают информацию о присутствии и возможностях других устройств. Как только IP-камеры, кодеры и NVR включены в сеть, процесс записи начинается автоматически – нет необходимости программировать и настраивать NVR, настройки можно скорректировать позже. Таким образом, можно организовать автоматическое переключение потоков с вышедшего из строя устройства на дублирующий NVR.
Сами IP-камеры и кодеры могут иметь встроенные носители информации – флеш-карты, запись на которые ведется параллельно с записью на NVR. После восстановления соединения с сетевым видеорегистратором или его работоспособности, данные пересылаются в область архива NVR, где запись отсутствует.
Наконец, некоторые системы обеспечивают принцип дублирования записи: поток записывается на два одинаковых сетевых видеорегистратора. Это наиболее дорогостоящее, но, разумеется, самое надежное решение.
Необходимо еще раз отметить, что технологии надежной работы NVR и записи данных наиболее полно присутствуют в законченном устройстве, но не в программных платформах. Стоимость сетевых видеорегистраторов обычно составляет порядка 40% от стоимости всей IP-системы. В связи с этим некоторые производители предлагают инсталлятору выбор между законченным решением и программой сетевого видеорегистратора. Таким образом, у инсталлятора есть возможность сэкономить и потренироваться в создании сетевого видеорегистратора самостоятельно.
Каковы перспективы развития сетевых устройств записи?
Серьезного сокращения стоимости вряд ли стоит ожидать. Несмотря на постоянное снижение стоимости гигабайта записанной информации, выпуска новых более емких жестких дисков, аппетит потребителя растет быстрее. Запись потоков мегапиксельного разрешения потребует новых рекордов емкости архивов NVR. Впрочем, для небольших систем снижение стоимости все-таки возможно. Это позволит сделать NVR конкурентоспособным с многочисленными программными платформами и DVR.
Выпуск универсальных сетевых видеорегистраторов, способных осуществлять запись потоков от устройств различных производителей, тоже маловероятен. Слишком высока ответственность за корректную работу, когда производители IP-камер регулярно меняют firmware для своих устройств.
Однако можно с уверенностью заявлять, что количество законченных решений, т. е. выпуск готовых NVR будет увеличиваться и в первую очередь в секторе бюджетных систем.


Сетевой видеорегистратор Axis 262+



Простой в использовании и установке видеорекодер Axis 262+ – это комплексное решение для видеозаписи с непосредственным подключением к компьютерной сети и дистанционным управлением через локальную сеть или сеть интернет. Он позволяет одновременно производить запись, осуществлять наблюдение в режиме реального времени и обеспечивать удаленный доступ к уже записанному материалу от 8 сетевых камер Axis.
Видеозапись по расписанию или по событию, например, при обнаружении движения может осуществляться с частотой до 240 кадров в секунду с разрешением QVGA/CIF либо с частотой до 120 кадров в секунду с разрешением VGA/4CIF. Жесткий диск объемом 250 Гб позволяет, например, сохранять видеоизображения с 8 каналов с разрешением VGA и частотой один кадр в секунду в течение 13 дней при полном отсутствии потери качества видеоизображения по сравнению с оригинальным видеоизображением, полученным от камеры. Записанные данные могут быть экспортированы в виде файлов с видеорекодера Axis 262+ на локальный ПК.


8-канальный сетевой видеорегистратор Axis 262+/M-JPEG с HDD до 400 Гб



Классический сетевой видеорегистратор Axis 262+ шведской компании Axis Communications предназначен для записи и хранения видео с 8 IP-камер Axis, в том числе и в условиях вибраций. Видео любого разрешения записывается на встроенный жесткий диск емкостью 250 GB, который может быть заменен на HDD до 400 Гб. Видеозапись выполняется в формате M-JPEG со скоростью до 240 к/с и разрешением CIF или скоростью до 120 к/с и разрешением 4CIF по всем каналам. Одновременно с записью Axis 262+ позволяет просматривать видео в реальном времени, а также вести поиск по архиву. NVR может записывать и воспроизводить видео с мегапиксельным разрешением без снижения качества изображения. Работать с устройством могут до 50 пользователей. Для подключения внешних охранных датчиков в Axis 262+ предусмотрено 4 тревожных входа.


Сетевой видеорегистратор Divar XF (Bosch)



Высокая производительность и безупречное качество изображения Divar XF позволяют получить максимум из изображений CCTV. Благодаря высокой частоте кадров и разрешению 4CIF Divar отображает все мельчайшие подробности.

Усовершенствованная технология сжатия H.264 компании Bosch, используемая в Divar XF, сокращает требования к пропускной способности и ресурсам хранилища на 30% по сравнению с традиционными системами MPEG-4, что дает возможность записать множество изображений, не растрачивая целое состояние. Записи хранятся на четырех жестких дисках Divar. Они легкодоступны и просты в обслуживании, при необходимости можно добавить дополнительные ресурсы хранения. Для экспорта записей их загружают в записывающее устройство USB или экспортируют дистанционно при помощи программы Control Center. Divar облегчает управление записями и их перемещение. Регистратор имеет 8 или 16 каналов видео и 8 или 16 каналов аудио. Запись и воспроизведение осуществляются в реальном времени с реальным разрешением 4CIF каждого канала. Усовершенствованное аппаратное сжатие H.264. Интеграция с Bosch Video Management System и программами управления сторонних производителей с использованием VideoSDK. Локальное хранение на четырех жестких дисках, доступ к которым осуществляется с передней панели. Программное обеспечение Control Center для централизованного просмотра, воспроизведения и дистанционной настройки.


Система Intellex IP (АДТ)

Это интеллектуальная цифровая система видеонаблюдения, построенная на базе протокола IP, которая объединяет принципы мультиплексирования, обнаружения сигналов тревоги и событий, а также записи звуковых сигналов, текстовых данных и видеоизображений с помощью IP-видеоустройств. Функциональная поддержка IP-камер и кодирующих устройств. Скорость фиксации до 400 ips (изображений в секунду – для стандарта PAL). Фиксация изображений с разрешением до 4 CIF. Сдвоенная встроенная сетевая интерфейсная плата с гигабитной пропускной способностью. Накопители на жестких дисках SATA с конфигурацией на 250 Гб и 500 Гб.

Комбинированный дисковод CDRW/DVD. Удаленный доступ и управление с помощью программы удаленного управления клиентами сети Network Client Remote Management Software. Выведенные на переднюю панель порты KVM. Двухцветные светодиоды индикации состояния системы. Интеграция живого и записанного звука. Внутренний накопитель на гибких дисках для хранения настроек системы и запоминания отдельных изображений. Внутренний CDRW/DVD для экспорта видеоизображений, звуковых сигналов и текста. Операционная система Windows® 2000.

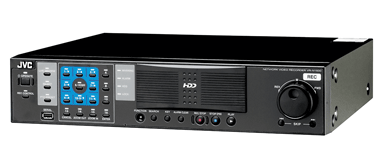

Сетевой 16-канальный видеорегистратор VR-N1600E (JVC)

Сетевые системы видеонаблюдения на основе нового сетевого регистратора VR-N1600 обладают такими важными характеристиками, как надежность, гибкость, простота настройки, контроля и управления. Регистратор поставляется с уже встроенным ПО Milestone XProtect Enterprise с лицензиями на 16 каналов. Данное ПО дает весь необходимый набор функций как для обеспечения контроля в реальном времени, так и для анализа видеоархива.

Емкость жесткого диска VR-N1600 – 500 Гб, используемый интерфейс – SATA. Помимо этого имеется возможность устанавливать дополнительный HDD внутри устройства, а также подключать внешний HDD через USB разъем. Общий объем памяти в таком случае составит 5 Тб. Для надежной работы регистратор поддерживает технологии RAID1 и NAS. На задней панели регистратора встроены два сетевых разъема: LAN1 и LAN2. Это позволяет разделить видеопотоки, поступающие от сетевых камер, от основной сети, по которой осуществляется просмотр видео и управление системой.


Гибридный сетевой видеорегистратор VR-N900 с 4 аналоговыми и 5 IP-каналами (JVC)



9-канальный сетевой видеорегистратор VR-N900 предназначен для записи видео в цифровых форматах MPEG-4 или M-JPEG с 4 аналоговых и 5 IP-камер или 9 IP-камер на встроенный HDD емкостью 250 Гб. При этом дисковое пространство для видеоархива можно довести до 4 Тб.

Запись осуществляется с разрешением до 1280 x 1024 пикс. при частоте до 120 к/с или с разрешением VGA и частотой 30 к/с. Для управления и подключения внешних устройств видеорегистратор оснащен 5 портами USB, а также портом RS-485 для управления PTZ-функциями купольных камер, поддерживающих протоколы Pelco. Встроенное ПО Milestone XProtect Enterprise позволяет оператору выбирать опции для управления VR-N900, а приложение Remote Client – организовать одновременный доступ к видеорегистратору по сети до 9 пользователей.


Сетевой рекордер NSR-100 (SONY)

Серия NSR – идеальное решение для многокамерного мониторинга, записи и воспроизведения. Каждая модель может работать в автономном режиме или в конфигурации клиент/сервер. Рекордер NSR-100, обеспечивающий наиболее широкие возможности, позволяет одновременно работать с 64 камерами и производить запись до 480 кадров в секунду.

Поддержка форматов сжатия изображений MPEG-4 (видео) и JPEG (неподвижные изображения), 240 кадр/с в автономном режиме, 480 кадр/с для системы клиент/сервер. Жесткий диск 1000 Гбайт. Имеются возможности работы в автономном режиме до 48 камер (до 64 камер для системы клиент/сервер), интеллектуального видеоанализа, функции маскирования конфиденциальных зон. У рекордера NSR-100 простая в использовании интеллектуальная настройка, 3 порта Gbit Ethernet со специализированным выходом NAS, клавиатура RM-NS10 (опция).


DVR SymDec16Plus4/MPEG-4 с 16 аналоговыми, 4 IP-каналами и HDD до 3 Тб (GE Security)

Многоканальный цифровой видеорегистратор SymDec16Plus4 компании GE Security представляет собой гибридное устройство видеозаписи, которое может работать с 16 аналоговыми и 4 IP-камерами. На встроенный диск емкостью от 230 Гб до 3 Тб он может записывать видео в формате MPEG-4 с разрешением до 720 х 576 пикс. при частоте 25 к/с по каждому из 20 каналов.

Для управления поворотными камерами видеорегистратор оснащен портами RS-232/422/485, а к 4 USB-входам можно подключить мышь и внешние накопители. Вместе с видео SymDec16+4 может записывать 4 канала аудио и выводить изображения на мониторы через BNC, VGA и DVI видеовыходы. Для удаленного управления устройство подключается с сети Ethernet с пропускной способностью до 3 Мб/с, комплектуются ПО SymNav или SymBrowser и ИК-пультом управления.


re_porter (GEUTEBRUECK)

У re_porter могут быть различные источники видеоданных - как аналоговые камеры, так и сетевые. При этом поддерживается большое число IP-камер, включая мегапиксельные и сетевые серверы большинства известных производителей. Это могут быть простые фиксированные камеры, купольные камеры, камеры на наклонно-поворотных платформах. MPEG4CCTV - фирменный алгоритм сжатия видеоданных GEUTEBRUECK на основе известного одноименного стандарта MPEG, специально адаптированного для задач видеонаблюдения. Dynamic GroupOfPicture Size - динамическое управление длинной группы фреймов. Variable Frame Rate - переменная кадровая скорость передачи видеоданных. Variable Bit Rate - переменная битовая скорость передачи видеоданных.

Некоторые функции и характеристики:
Dynamic Storage EXpansion - динамическое расширение базы видеоданных.
Dual Channel Streaming - двухканальное управление потоками.
Dynamic Livechannel Streaming - динамическое управление потоком видеоданных реального времени.
Intelligent Compression Dynamic - интеллектуальное динамическое управление сжатием видеоданных.
Fading Longterm Memory - частичное удаление/прореживание архива.
Функция Web-сервера GSC/Web.
Защищенный от манипуляций формат изображений компании Geutebrueck.


Сетевой видеорегистратор NV100 (Mitsubishi Electric)

Данная модель является замыкающим звеном выводимой на рынок новой продукции, состоящей из линии IP-камер и сетевого программного обеспечения для управления камерами, а также любыми моделями регистраторов Mitsubishi Electric. Таким образом, пользователю предоставлена возможность гибкого расширения уже существующей системы видеонаблюдения или построения абсолютно новой на базе IP-решений.

В основе концепции сетевого регистратора NV100 заложен принцип Plug-and-Play, позволяющий выстраивать систему видеонаблюдения простым подключением IP-камер и сетевых регистраторов в единую сеть Ethernet. После распределения IP-камер по устройствам записи (до 16 камер на устройство) и стартовой настройки сетевых регистраторов, система готова к автономной работе. NV100 не требует постоянной работы ПО, что исключает возможность отказа системы за счет внешних ошибок оболочки. Сетевой регистратор получает и обрабатывает тревоги от камер, и другие внешние события, автоматически реагируя на любые изменения ситуации.
Сетевой регистратор NV100 является современным звеном эволюционной шкалы устройств обработки и записи видеоинформации, продолжением традиций надежности и качества, ожидаемых пользователями аналоговых видеомагнитофонов и цифровых видерегистраторов Mitsubishi Electric..


Сетевые видеорегистраторы серии NVR5100 (Pelco)



Это устройства записи 24-x (NVR5124) или 48-и (NVR5148) видео-, аудио- потоков от IP-камер и кодеров Pelco ENDURA. Регистраторы используют OS Linux Embedded, обеспечивающую высокую стабильность работы устройств. Устройства поддерживают запись потока в трех форматах - CIF, 2CIF, 4CIF и скоростью 25 изображений/сек. Встроенный объем дискового пространства: до 9Тб (RAID5) с горячей заменой дисков. Расширение дискового пространства за счет использования iSCSI накопителей SEB5100 (до 8 шт. по 9Тб каждый). Технология хранения Endura Store обеспечивает автоматическое сокращение записанных кадров по достижении установленного срока. Устройство имеет встроенный резервный источник питания и рассчитано на установку в 19`` шкаф.
