Журнал ТЗ № 6 2017



Раздел: КОНТРОЛЬ ДОСТУПА
Тема: СКУД (системы контроля и управления доступом)
Автор: Екатерина СОБКИНА, Sigur Евгения ЛАБЗИНА, Владимир НАРОЖНЫЙ, Techportal.ru

СКУД и УРВ на предприятии. Часть 2. Организация проходной системы

Обзоры решений. О проекте
На Techportal.ru уже опубликованы обзоры решений с готовыми сметами:

• для микробизнеса – контроль доступа и учет рабочего времени на одну дверь;
• для малого бизнеса – контроль доступа в офисе (2–4 двери);
• СКУД и УРВ на предприятии. Проходная: турникет, шлагбаум, двери.

СКУД и УРВ на предприятии

В первой части рассмотрены контрольно-пропускные пункты для проезда транспорта. Представляем вашему вниманию вторую часть редакционного материала, посвященного организации системы контроля и управления доступом с возможностью учета рабочего времени крупного предприятия с большим количеством сотрудников.

Проходная предприятия. Задачи

Система, установленная на проходной предприятия, должна обеспечивать решение следующих задач: • автоматический вход-выход сотрудников по предъявляемым идентификаторам с организацией учета рабочего времени; • вход-выход посетителей и гостей по разовым пропускам; • ручное управление пропускными устройствами в нештатных ситуациях с фиксацией действий оператора в протоколе событий.

Критерии выбора решения
Исполнительные устройства

Для разделения потока людей, проходящих на предприятие, используются турникеты. Они, как правило, устанавливаются на проходной, а их количество и расположение подбирается таким образом, чтобы обеспечить санкционированный проход большого количества сотрудников по одному без задержки в начале и конце рабочего дня. В зависимости от характеристик объекта и поставленных задач в СКУД используют различные виды турникетов, наиболее распространенными из которых являются: триподы, тумбовые, роторные и створчатые.

Методы идентификации

Несмотря на активное развитие биометрии, эти системы по-прежнему не исключают ошибок при идентификации, их стоимость выше, чем у RFID-систем. Кроме того, на рынке представлено не так уж много вандалоустойчивых моделей биометрических считывателей. Производители СКУД при интенсивном потоке одновременно проходящих людей (как на проходной перед началом смены) рекомендуют использовать RFID-идентификаторы для исключения временных задержек при появлении возможных ошибок в процессе идентификации. Для объектов с жесткими требованиями к безопасности в качестве идентификаторов рекомендуется использовать карты с защищенной областью, а дополнительно применять визуальные и тактильные средства защиты карт.

Выдача пропусков

Работа с посетителями на крупном предприятии, как правило, состоит из нескольких этапов:
• подача заявки и данных посетителя от принимающего подразделения;
• рассмотрение и согласование ее ответственными лицами, например службой безопасности;
• оформление временного пропуска и назначение необходимых прав доступа;
• выдача пропуска посетителю;
• сбор пропуска по окончании использования.

Этот процесс не столько трудоемкий, сколько требующий отлаженного и быстрого взаимодействия между различными службами объекта. Некоторые производители СКУД реализуют в составе своих систем функционал, позволяющий частично или полностью автоматизировать все этапы работы с посетителями, или интегрируются со специализированными программными продуктами. Возможна также поддержка работы СКУД с терминалами выдачи пропусков и картоприемниками, позволяющими исключить ручную работу при выдаче и сборе пропусков посетителей.

Необходимость автоматизации выдачи пропусков зависит от количества посетителей организации, которое может варьироваться от нескольких до нескольких сотен человек в день (делегации, контрагенты, кандидаты на трудоустройство и др.). Если оно постоянное и достаточно интенсивное, лучше использовать возможности автоматизации максимально.


Расчет пропускной способности

Основная нагрузка на турникеты приходится на час пик, поэтому расчет их количества осуществляется исходя из пропускной способности. В среднем проходная способность турникета составляет порядка 40 человек в минуту. Поэтому, чтобы избежать задержек, следует устанавливать 1 турникет на 350–400 человек.

Дополнительные требования

При проектировании проходной важен не только выбор оборудования с учетом всех особенностей объекта и пиковых нагрузок перед началом рабочих смен, но и правильное формирование зоны прохода с учетом всех требований норм пожарной безопасности.

Довольно часто на промышленных предприятиях возникает необходимость проверки персонала на наличие алкогольного опьянения. Автоматизировать процедуру проверки можно при подключении специального прибора – алкотестера (модели для промышленного применения) к контроллеру СКУД. В этом случае показания алкотестера будут служить дополнительным параметром ограничения доступа. Однако большинство приборов может только давать доступ или отказывать в нем без возможности более гибкой настройки работы и протоколирования результатов проверки.

Кроме того, для повышения уровня защиты и удобства работы сотрудников службы безопасности на крупных объектах часто используется персонализация карт доступа. А использование турникетов со встроенным контроллером и считывателем значительно упрощает процесс установки оборудования, а также повышает отказоустойчивость системы в случае выхода из строя одного из устройств турникетной группы.


Учет рабочего времени
Задачи

Для предприятия с большим количеством сотрудников целесообразно применение системы УРВ для решения следующих задач:

• учет рабочего времени сотрудников предприятия; • учет рабочего времени выездных сотрудников (водителей, экспедиторов); • формирование отчетов; • интеграция с бухгалтерскими программами для автоматизированного начисления заработной платы.

Критерии выбора решения

Учет рабочего времени тесно связан с начислением заработной платы сотрудникам. На крупном предприятии в несколько тысяч человек, как правило, в каждом подразделении есть свой табельщик, занимающийся подсчетом отработанного времени сотрудников. Автоматизация этого процесса значительно сократит затраченные человеческие и временные ресурсы, исключит человеческий фактор, т. е. ошибки, связанные со сбором и подсчетом сведений о присутствии персонала на рабочих местах.

Дополнительные точки контроля доступа на территории предприятия
Задачи

Дополнительные точки доступа на территории предприятия используются для решения задачи по разграничению прав доступа сотрудников (на склад, в административное здание, в производственные цеха, в кассовую зону/бухгалтерию).

Критерии выбора решения

Различные решения для установки рассматривались в тематическом обзоре «Контроль доступа и учет рабочего времени на одну дверь», который позволяет получить представление о составе и стоимости программно-аппаратного комплекса различных производителей.

При организации системы для крупных предприятий определяющими факторами являются возможности ПО, которое обеспечивает успешную интеграцию распределенных точек доступа и разграничение прав для различных групп пользователей.

Резюме

Не случайно полное решение представлено тремя составляющими: проходная и контрольно-пропускные пункт и дополнительные точки контроля доступа. Как показал обзор решений ведущих производителей СКУД (опубликован на Techportal.ru), ключевым является выбор программно-аппаратного комплекса, который определяет функциональные возможности, особенности и выгоды решения.

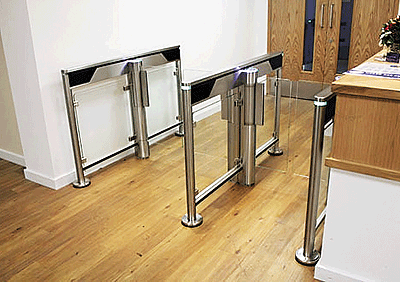

Турникет SlimLane 940 (Automatic Systems)

Турникеты с распашными створками SlimLane 940 предназначены для установки на объектах с высокой интенсивностью прохода посетителей в обоих направлениях: вокзалы, современные офисные и торгово-административные центры и др. Конструкция турникетов обеспечивает не только высокую скорость прохода, но и высокую степень безопасности.

Оперативное изменение режимов работы турникета может осуществляться гибко и достаточно быстро при подключении переносного компьютера. Базовая комплектация предусматривает оснащение микропроцессорной схемой управления, источником питания и фотоэлементами, системой самодиагностики и регулирования параметров.

Встроенные фотоэлементы для определения направления прохода пользователя, а также фиксация неавторизированного прохода или попытки пройти вслед за авторизированным пользователем. Комплектация двойными светодиодными индикаторами состояния турникета. Возможность изменения режимов работы турникета удаленно, используя специальное ПО.

Современный эргономичный дизайн позволяет устройствам гармонично вписаться в различные интерьеры. Для формирования двух и более линий прохода необходимо использовать центральный модуль турникета SlimLane 940. Также существует возможность установки в ряд с более широкими турникетами SlimLane 950 для прохода людей с ограниченными возможностями и провоза габаритных грузов.

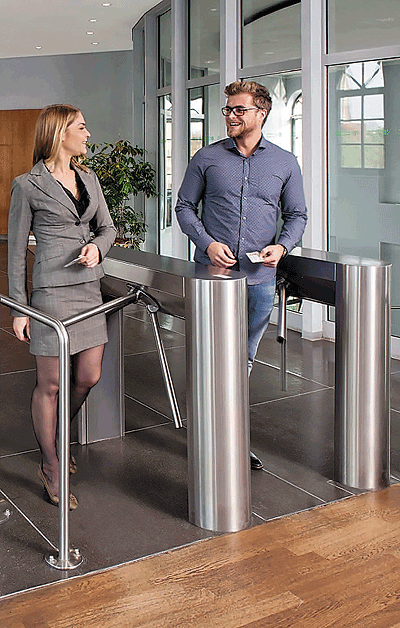

Трехштанговые турникеты Kerberos (dormakaba)

Быстрые, гибко настраиваемые и простые в использовании триподы Kerberos совместимы со всеми типами считывателей и поставляются в различных вариантах дизайна. Турникеты изготовлены из высококачественной нержавеющей стали, подходят для использования как внутри, так и вне помещений.

Тихий энергосберегающий привод расходует электроэнергию на самом низком уровне. Турникеты Kerberos имеют функцию «падающая штанга» – уникальное изобретение dormakaba. При объявлении эвакуации верхняя штанга автоматически деблокируется, обеспечивая свободный проход в обоих направлениях. Штанги триподов могут быть автоматически возвращены в исходное положение сразу после того, как режим эвакуации будет отменен.

Простая установка турникетов Kerberos на готовый пол. Конструкция также предусматривает возможность монтажа на фальшпол и другие поверхности. Долгий срок службы турникетов обеспечивается благодаря вращению при помощи сервопривода.

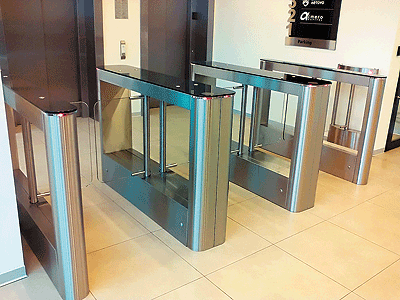

Турникеты ОМА (ОМА)

В этих турникетах для СКУД нет ничего лишнего, только необходимые для бесперебойной работы компоненты. Турникеты оборудованы электромоторным приводом, который обеспечивает плавное вращение и точное позиционирование преграждающих элементов. Механизмы и корпус разработаны для использования в режиме интенсивной эксплуатации. Есть версии для установки на открытом воздухе при низких температурах.

Трипод скоростной OMA-26.566 – турникет из нержавеющей стали с тремя преграждающими планками, вращающимися на одном наклонном валу. Компактные размеры позволяют устанавливать его в ограниченном пространстве, даже в дверном проеме.

Ротор полноростовый OMA-18.686 – прочный роторный турникет для предприятий со строгим контролем доступа. Блокирующими элементами являются три или четыре лопасти из нержавеющей стали или закаленного стекла, вращающиеся на одном вертикальном валу.

МАТ-ОМА-Ш симплекс OMA-84.888 – канальный турникет с поворотными створками. Восемь датчиков оптической линии управления обеспечивают надежное разделение потока людей по одному с усиленным контролем доступа на территорию. Может оснащаться приемниками одноразовых карт доступа.

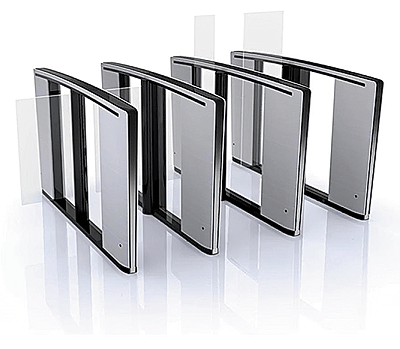

Speedlane Swing (Boon Edam)

Это самый тонкий турникет, входящий в новую серию турникетов Lifeline. Сочетая современный дизайн и безопасность, турникеты Speedlane Swing взаимодействуют с теми, кто приближается к ним, руководя и направляя авторизованных пользователей к охраняемым зонам здания.

Разработаны в соответствии с самыми высокими стандартами. Уникальные датчики определяют приближение посетителя. Функция ожидания позволяет экономить электроэнергию. Бегущая подсветка направляет посетителя. Интуитивно понятные символы для удобства пользователя. Эргономичный дизайн. Индивидуальное исполнение в соответствии с дизайном интерьера.

Варианты исполнения: линия турникетов, состоящая из одного или нескольких проходов; датчики, обнаруживающие попытку перепрыгнуть через турникет; выносная панель управления.

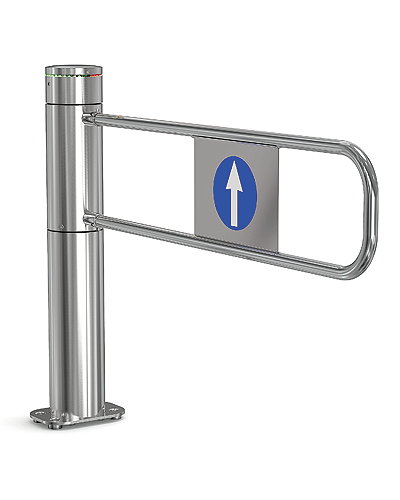

Автоматическая калитка «Ростов-Дон АК160-У-Нерж» (РостЕвроСтрой)

Потребители: стадионы, развлекательные комплексы, транспортные объекты.

Благодаря широкому диапазону размеров дуги (до 1200 мм) и автоматическому режиму открывания/закрывания калитка универсальна. Толстостенный корпус калитки из нержавеющей стали позволяет использовать ее вне помещений и обеспечивает безопасную работу при столкновении дуги с препятствием. После освобождения прохода обычный режим работы калитки автоматически восстанавливается. Имеется регулировка интервала времени задержки в открытом положении.

Срок гарантии – 2 года. Вандалоустойчивость. Плавность и бесшумность работы, надежность. Контроллер калитки совместим со СКУД любого типа.

Комплектуются ограждениями, выполненными с калиткой в едином дизайне.

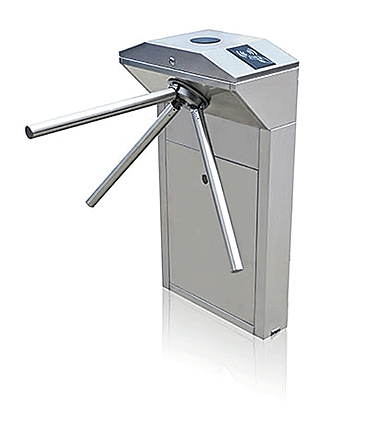

Трехштанговый турникет ST-TS101EM (Smartec)

Трехштанговый турникет ST-TS101EM поставляется со встроенным контроллером ST-NC240 и считывателями карт EM для использования в составе системы контроля доступа под управлением Таймекс.

Встроенная плата управления имеет 2 управляющих входа и 2 выхода сигнализации для использования с любой системой контроля доступа. Может быть реализована любая логика работы: регулируемый проход в обе стороны;

регулируемый проход только в одну сторону; свободный проход в обе стороны при разблокировке. При замыкании выделенного управляющего входа или при потере питания преграждающая штанга падает автоматически, и проход разблокируется для беспрепятственной эвакуации персонала в случае возникновения чрезвычайной ситуации.
