WAGNER: высокостеллажный автоматизированный склад в городе Вольфсбург (Германия)


Мы продолжаем знакомить читателей с решениями компании WAGNER. Объект, о котором пойдет речь в этой статье, находится в немецком городе Вольфсбурге, – именно здесь выпускают автомобили Volkswagen. Hansmann Spedition GmbH представляет собой склад хранения комплектующих для автомобилей, в основном это кабели и пластиковые запчасти. Внутри обычного склада находится еще один. Этот высокостеллажный автоматизированный склад встроен в общую инфраструктуру и соединен с большим складом зоной промежуточной сортировки.

OxyReduct®: пожар невозможен в принципе

Здесь складировано свыше 54 000 пластиковых контейнеров. Эти контейнеры и хранящиеся в них пластиковые детали, которые используются при сборке автомобилей, и представляют потенциальную пожарную опасность. Объем высокостеллажного автоматизированного склада составляет 225 000 м3, площадь – 10 000 м2. В подобных помещениях наиболее эффективное средство защиты от пожара – система OxyReduct® компании WAGNER. Концентрация кислорода в помещении поддерживается на уровне 14,6 объемных %. Можно отметить, что на сегодняшний день решение OxyReduct® практически является стандартом противопожарной защиты автоматизированных складов в Европе.
Многие высокостеллажные склады по всему миру, в том числе и в России, оснащены этой системой. Основное отличие OxyReduct® от традиционных систем противопожарной защиты заключается в том, что возгорание на защищенных этим решением объектах не может возникнуть в принципе. В основе такого способа противопожарной защиты лежит понижение уровня концентрации кислорода до предельной границы воспламенения горючих материалов. Понижение концентрации кислорода достигается путем контролируемой подачи азота в защищаемое пространство. При этом доступ в защищаемые системой помещения остается безопасным для обслуживающего персонала. Установка OxyReduct® снижает уровень кислорода в зоне высокостеллажного автоматизированного склада путем подачи азота и поддержания такой его концентрации, что пожар в помещении просто не может развиться. Азот производится из окружающего воздуха с помощью генераторов азота, подача и распределение азота осуществляются через систему легких вентиляционных труб. Аспирационные извещатели TITANUS и датчики контроля концентрации кислорода располагаются на разной высоте и передают информацию на центральный прибор управления OxyСontrol®. Текущие значения концентрации кислорода отображаются на табло, которое устанавливается у входа в склад. Индикатор оповещает персонал о пониженной концентрации кислорода в складской зоне. Основой технологии является мембрана, с помощью которой и происходит разделение газов. Мембрана представляет собой пористое полимерное волокно с нанесенным на его внешнюю поверхность газоразделительным слоем.

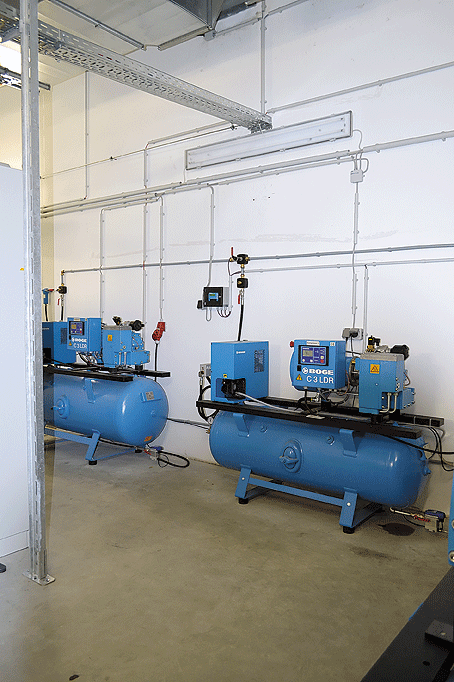

Принцип работы мембранных систем заключается в разнице скорости проникновения компонентов газовой смеси (азот, кислород и т. д.) через вещество мембраны. Процесс разделения обусловлен разницей парциальных давлений газов. Применяемые сегодня устройства являются собственной разработкой компании WAGNER. Так, впрочем, было не всегда. Еще совсем недавно компания покупала компрессоры и мембраны у других производителей. И установка, по сути, представляла собой некий конструктор. Но несколько лет назад WAGNER сделала новый технологичный продукт, в котором используются только собственные разработки. К тому же система стала существенно менее энергоемкой. Этот продукт немного дороже предыдущей версии, но за несколько лет эксплуатации решения разница в цене гарантированно окупается.



Есть ли альтернатива?

Конечно, есть. Это прежде всего широко известные и также широко применяемые спринклерные системы. Какие нюансы должен учитывать владелец высокостеллажного склада при выборе спринклеров? Например, для защиты высокостеллажных складов спринклерными системами обязательно выполнение следующего требования: если высота склада меньше 15 м, можно установить одноуровневую систему, если больше, то уже необходимо межуровневое спринклерование. Очевидно, что трубы с водой весят очень много. В то же время для воды на случай ее распыления нужно оставить место, предусмотрев карту орошения. На каждые 20 м высоты склада заказчик теряет одну полку для хранения, что тоже стоит денег. К тому же очень неудобно, когда труба проходит где-то между стеллажами. Если вдруг случится протечка, то для проведения соответствующих ремонтных работ придется останавливать работу всего склада.
При этом для складов объемом более 50 000. м3 OxyReduct® обходится заказчику дешевле сплинкерных систем. Кроме того, в России для складов с высотой складирования более 5,5 м требуется (по ряду причин) подготовка специального документа – СТУ, фактически концепции пожарной безопасности. Если заказчик, выбирая между спринклерными системами и OxyReduct® в пользу последнего, то это позволяет экономить на массе других вещей, например, не устанавливать систему дымоудаления, внутренний противопожарный водопровод, увеличить высоту здания и площадь пожарного отсека, уменьшить степень огнестойкости, исключить поперечные проходы в стеллажах. То есть, OxyReduct® ко всему прочему выполняет компенсирующую функцию. Все это, конечно, должно быть должным образом прописано в СТУ и согласовано в установленном порядке.

Удобно для сотрудников и пожарных

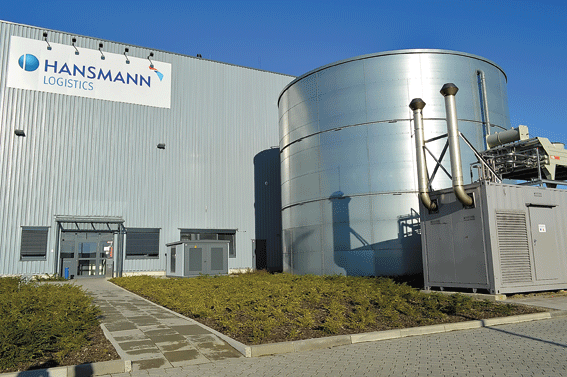

Кроме системы предотвращения возгораний WAGNER OxyReduct® в зоне высокостеллажного хранения склад в Вольфсбурге оборудован системой раннего обнаружения дыма (аспирационными извещателями) и спринклерной установкой в зоне промежуточной логистики, не имеющей стеллажей. Все сигналы поступают на пост охраны. Входная зона оборудована типовым пультом управления для профессиональных пожарных, единым для всей Германии, с которого пожарные могут отключить систему оповещения, пожаротушения, включить систему дымоудаления, не вдаваясь в подробности, система какого именно производителя установлена на объекте. Здесь же хранятся планы расстановки пожарных извещателей. Снаружи здания находится специальный резервуар с водой для тушения. Еще одна особенность, которая относится к монтажу систем пожарной безопасности, – отсутствие какой-либо сварки в местах соединения труб – используются специальные зажимы и хомуты. В помещении склада, где происходят внешние и внутренние погрузочно-разгрузочные работы, установлены спринклерные системы пожаротушения, так как внешние ворота постоянно открываются и закрываются и помещение не является герметичным. Помимо этого внутри работает персонал на автопогрузчиках, а часть персонала занята на других этапах, обслуживаемых в неавтоматизированном режиме. Здесь же внутри противопожарных стен находится техническое помещение OxyReduct®, которое соответствует требованиям, предъявляемым к станциям пожаротушения. В зоне сортировки пластиковые контейнеры заполняются в полуавтоматическом режиме и по транспортеру, проезжая через систему шлюзов, попадают в помещение автоматизированного высокостеллажного склада. В техническом помещении обычный воздух разделяется системой OxyReduct® на два потока: по одной трубе в помещение подается азот, по другой на улицу удаляется обогащенный кислородом воздух. Система вентиляции удаляет горячий воздух в зону сортировки и обеспечивает от туда же приток воздуха для сжатия и охлаждения установок. Одна установка производит 240 м3 азота в час. Как уже говорилось ранее, во всех помещениях установлена аспирационная система раннего обнаружения дыма TITANUS®, интегрированная в общую пожарную сигнализацию объекта. К каждому блоку TITANUS®, имеющему два извещателя, подключены две системы труб длиной до 150 м каждая, расходящиеся по всему объекту. Дополнительно установлены фильтр, в котором по мере засорения нужно менять фильтрующий элемент, и тестовый адаптер для периодической проверки прибора тестовым дымом. Таким образом, процесс тестирования очень прост и выполняется около прибора (нет необходимости подниматься к потолку). Пластиковые трубы аспирационной системы проложены по стенам на основной потолок и дополнительно интегрируются внутрь конструкции стеллажей. Они крепятся хомутами или клипсами, что позволяет избежать сверления стен, сварки, установки жестких конструкций для поддержания труб. Азот подается по трем легким вентиляционным трубам. Таким образом, монтаж системы быстр и прост. В защищаемом OxyReduct® помещении даже умышленный поджог невозможен – горения не происходит. Свойства азота таковы, что он легко и равномерно смешивается с воздухом. В нашем случае азот подается всего в трех точках помещения. При первоначальном пуске установки выход на режим – концентрацию кислорода 14,6 об.% – требуется пять дней. После этого концентрация поддерживается на этом уровне автоматически, периодической подачей азота – система включается и выключается в зависимости от изменения концентрации азота в помещении. Изменение концентрация зависит от таких факторов, как температура на улице, направление ветра, разница давления в помещении и вне его.

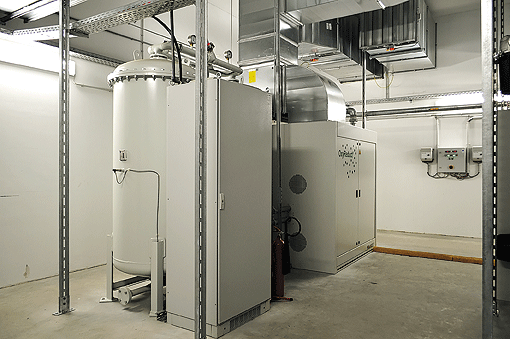

На складе в Вольфсбурге установлены две установки OxyReduct® производительностью 240 м3 азота в час каждая. Система рассчитана так, чтобы она работала 8–10 часов в сутки (обе установки). Таким образом, если нужно остановить одну из установок для обслуживания, вторая, работая 16–20 часов в сутки, обеспечит штатную работу всей системы. Компоненты, разделяющие воздух (мембраны или абсорбент), не расходуются в процессе работы.
Основным расходным материалом является электроэнергия. Расчетным параметром установки является количество азота, которое должно производиться в час. Параметр складывается из двух составляющих: первая составляющая – сколько нужно подавать азота для того, чтобы компенсировать негерметичность помещения. Вторая составляющая – это режим работы объекта (склада), т. е. сколько операций по погрузке и выгрузке в час производится. Таким образом, чем герметичней помещение, чем лучше продуман режим перемещения товаров, тем меньше потребуется азота и, соответственно, тем дешевле будет обходиться установка заказчику. Наилучшим решением является шлюзование в сочетании с «быстрыми дверями» и ламельными завесами.
Как и в случае со складом, на котором мы побывали, при проектировании системы OxyReduct® и других систем, разработанных WAGNER, всегда учитываются все внешние и внутренние факторы, которые влияют на эффективность раннего обнаружения и предотвращения пожара, а также на стоимость владения системами.
