Автор: Андрей ГОРЧАКОВ, руководитель направления «Модули и компоненты» АО «ОКБ «АСТРОН»

Новое поколение российских тепловизионных модулей IRidiumIIот компании ОКБ «АСТРОН»

Компания «АСТРОН»: производственные и конструкторские ресурсы

АО «Оптико-механическое конструкторское бюро «АСТРОН» – одна из немногих отечественных компаний, занимающаяся производством неохлаждаемых тепловизионных модулей и оптики современного мирового уровня. Компания ведет свою деятельность с 2007 г., основными ее направлениями являются разработка и производство оптических систем инфракрасного (ИК), видимого и террагерцевого диапазонов, неохлаждаемых тепловизионных модулей, программного обеспечения для обработки и передачи видеосигналов, плат видеоанализа.
Завод компании находится в подмосковном городе Лыткарине и обладает всем перечнем технологических процессов для производства оптических приборов вышеперечисленных диапазонов, а также механообработки на прецизионных обрабатывающих станках.

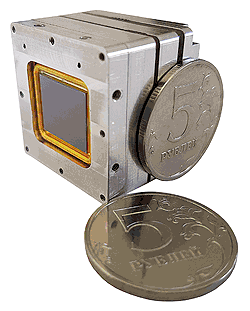

Новое поколение тепловизионных модулей IRidium II

В 2016 г. компания «АСТРОН» приступила к производству тепловизионных модулей нового поколения IRidium II с улучшенными характеристиками.
Основными особенностями новых тепловизионных модулей являются уменьшенные габариты (составляют всего 30 х 30 х 25 мм), сниженная масса, обновленная и усовершенствованная программа управления и обработки изображения.
Благодаря улучшенным характеристикам новые модули стали еще более универсальными, при этом надежность модулей и качество изображения остались на прежнем высоком уровне.
Характеристики модулей IRIDIUM II:
✓ Разрешение детектора – 384*288 или 640*480 элементов.
✓ Размер элемента – 17 мкм.
✓ Чувствительность – менее 60 мК с применением оригинальных алгоритмов шумоподавления.
✓ Беззатворная технология калибровки.
✓ Частота кадров видеоизображения – 25 Гц.
✓ Аналоговый и цифровой видеовыход.
✓ Возможность внешней синхронизации.
✓ Размер модуля без объектива – 30*30*25 мм.
✓ Масса модуля без объектива – менее 40 г.
✓ Энергопотребление – 1,2 Вт.
Кроме того, модули IRidium II имеют ряд уникальных особенностей, которые позволяют использовать их для широкого круга приложений – системы видеонаблюдения и охраны, беспилотные летательные аппараты (БПЛА), ручные приборы, транспорт, морские системы, робототехника, космическая отрасль, железнодорожный транспорт, авиационная диагностика, а также топливно-энергетический и военно-промышленный комплекс.
Особенности:
✓ Российское производство и использование собственных наработок в программном обеспечении модуля позволяют использовать модули IRidium II без каких-либо ограничений и необходимости оформления лицензий в различных областях, для задач любого рода.
✓ Возможна поставка тепловизионных модулей IRidium II с военной приемкой.
✓ Использование детектора, не требующего термостабилизации, и отсутствие механического затвора позволило существенно повысить надежность прибора, сделать бесшумной его работу, обеспечить быстрый выход на рабочий режим.
✓ Универсальное крепление позволяет использовать совместно с модулем объективы сторонних производителей.
✓ Возможность наложения графических объектов и текста на получаемое тепловое изображение и система команд управления модулем позволяют повысить удобство работы с конечным прибором.
✓ Возможность использования плат расширения для обеспечения различных интерфейсов: CamLink, USB, LVDS, CMOS

Тепловизионные модули и ИК-оптика

Основу продукции, серийно выпускаемой АО «ОКБ «АСТРОН», составляют тепловизионные модули IRidium, разработанные и внедренные в производство инженерами и специалистами «АСТРОНа». Тепловизионные модули IRidium имеют самые современные эксплуатационные характеристики и отличаются от аналогов (в том числе и многих зарубежных) надежностью и универсальностью. Благодаря этому они получили в настоящее время самое широкое распространение, особенно в системе ПАО «Российские железные дороги».
Модули IRidium являются законченным изделием, предназначенным для использования в составе приборов и систем сторонних производителей, и не требуют дополнительных доработок.
Модуль в составе германиевого объектива и болометрического детектора сконструирован и рассчитан на оптимальное совместное использование. Оптическая система модуля учитывает особенности поля сенсора, заднего фокального отрезка, размера пикселей, оптимальной контрастности и энергетики объектива. Объектив модуля выполнен с применением асферических германиевых линз. Использование асферики значительно уменьшает влияние аберрации, астигматизма и дисторсии на изображение, формируемое объективом. Линзы имеют многослойное просветление. Первая поверхность линзы объектива имеет алмазоподобное покрытие, стойкое к абразивному воздействию окружающей среды. Широкий диапазон фокусных расстояний серийно производимых объективов – от 20 до 275 мм – позволяет подобрать объектив для многочисленных применений в ИК-технике.
Современные электронные компоненты, специальная оригинальная методика цифровой обработки сигнала изображения, высокая технологичность модулей IRidium ставит их в один ряд с лучшими тепловизионными модулями ведущих мировых производителей.
Внимание! Специалисты АО «ОКБ «АСТРОН» имеют большой опыт в расчете и проектировании оптических схем инфракрасного и видимого диапазона. Компания активно работает с партнерами в области разработки и производства оптических систем.
Мы открыты для сотрудничества!

Наш тел: тел\факс: +7 (495) 374-53-88
E-mail: sales@astrohn.ru
