Система «МЕДИАНА»: функциональность, сопоставимая с интегрированными системами

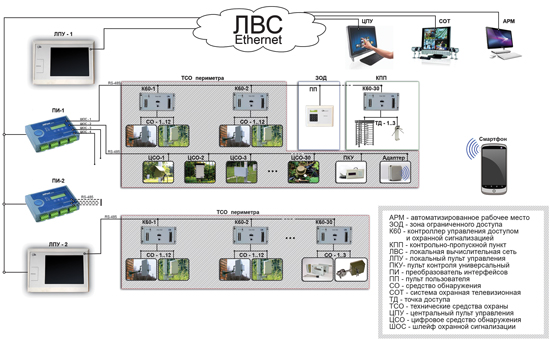

Новая разработка НИКИРЭТ - система охраны и управления доступом «Медиана» (рис.1) представляет комплекс программно-аппаратных средств, оптимизированный для создания систем безопасности малых и средних объектов. Сбалансированный набор функций реализуемых системой, простота управления и дружелюбный операторский интерфейс облегчают работу дежурного персонала, существенно сокращают период её освоения.
Система «Медиана» сформирована по иерархической структуре, уровни и элементы которой объединяются локальной вычислительной сетью и промышленной сетью на основе интерфейса RS-485 и представлены на системном уровне - автоматизированным рабочим местом (АРМ) и центральным пультом управления (ЦПУ) и ЛВС; на уровне периферийной аппаратуры - блоками передачи информации (БПИ), осуществляющими взаимодействие с системным уровнем, локальными пультами управления (ЛПУ), пультами пользователя (ПП) и контроллерами К60; - на уровне оконечного оборудования - средствами обнаружения (СО) с цифровым интерфейсом. Охранно-доступные контроллеры К60 позволяют обеспечить создание людских и автотранспортных КПП с использованием различных типов УПУ (калиток, турникетов, шлагбаумов), создание односторонних (считка на вход, кнопка на выход) и двухсторонних (считка на вход и считка на выход) точек доступа в помещения, оснащенные электромеханическими запирающими устройствами, подключение считывателей с интерфейсом Wigand, а также нецифровых СО (с выходными цепями типа открытый коллектор или «сухой контакт»), кнопок тревожно-вызывной сигнализации, отметки наряда, информационных табло, динамиков, сирен и др. Пульты ЛПУ и ПП обеспечивают реализацию функций децентрализованного управления. ЛПУ кроме того позволяет формировать отдельные малые автономные системы охранной сигнализации и управления доступом. В систему «Медиана» могут быть интегрированы подсистемы оповещения и охранного телевидения GeuteBruck. Взаимодействие всех подсистем осуществляется на системном уровне, что обеспечивает взаимное дополнение и расширение функционала при работе в системе (в частности, автоматическая постановка и снятие с охраны помещений по данным системы доступа, управление камерами по сигналам тревоги и командам управления доступом, включение свето-информационных табло и речевого оповещения при аварийных ситуация).
Система «Медиана» обеспечивает:
 разграничение полномочий операторам доступу к функциям управления системой и управлению техническими средствами
 регистрацию и сохранение в архиве сообщений всех событий, связанных с изменением состояния оконечного оборудования и каналов связи с ним, действиями абонентов, включая события связанные с работой АРМ, ЦПУ, ЛПУ, ПП,
 отображение оперативного состояния подключенного оборудования на мнемонической схеме и графическом плане АРМ или ЦПУ,
 управление доступом абонентов через точку доступа с использованием proximity-карты с дополнительной возможностью набора цифрового личного кода на proximity-считывателях
 снятие с охраны и постановку на охрану зон (помещений) с учетом их режимных категорий - не снимаемые с охраны, снимаемые с охраны с ПП с обязательным подтверждением на АРМе, снимаемые с охраны с ПП с обязательным подтверждением на АРМе, управляемые только с АРМ
 проведение автоматического дистанционного контроля СО с периодичностью, задаваемый при конфигурировании системы,
 управление до 60 точками доступа, до 240 СО, подключаемых к контроллерам К60, и до 120 цифровых СО.
Применение в системе «Медиана» СО с цифровым интерфейсом, позволяют создавать современные системы охраны периметров с совершенно новыми техническими и эксплуатационными свойствами.
В чем выгода от использования данных средств для конечных потребителей?
Во - первых, эксплуатирующие организации получают уникальную возможность осуществлять дистанционную диагностику, контроль и управление параметрами настройки цифровых СО непосредственно с рабочего места оператора (например, при резких изменениях погодных условий, появлении новых внешних помеховых факторов техногенного характера, сезонных климатических изменений и т.п.).
Во-вторых, обеспечивается оперативный одновременного автоматизированного перевода подключенных цифровых СО в другой (например, усиленный) режим работы, обусловленный возникновением реальных угроз криминогенных или террористических акций по отношению к объекту охраны.
В-третьих, у дежурного персонала появляются возможности:
 конкретизировать место пересечения рубежа охраны нарушителем (с его визуализацией),
 определять тип нарушителя (одиночный, группа, транспортное средство),
 фиксировать направление перемещения нарушителя через рубеж охраны.
В настоящее время в систему «Медиана» по интерфейсу RS-485 можно включать следующие технические средства, производства НИКИРЭТ
 вибросейсмическое СО «Годограф-Универсал»,
 двухпозиционные радиолучевые СО «РЛД Редут-500» (с узкой зоной обнаружения) и «РЛД Редут/1-300И» (с широкой зоной обнаружения),
 однопозиционные радиолучевые СО «Коралл-СМ-У/1» и «Фланг-125»,
 радиоволновое СО «Газон-24»,
 радиоволновые СО «Рапс-22» и «Рапс-М2» (реализующие метод сверхширокополосного зондирования пространства и не имеющие аналогов на российском рынке),
 инфракрасное СО «Глазурь» (в вариантах с двумя и четырьмя лучами),
 электромеханические запирающие устройства на калитки и ворота «Рубеж-М» и «Гоби-ЭМЗУ»
Широкий функционал системы «Медиана» дает веские основания для возможности применения её в качестве унифицированного решения при создании систем безопасности небольших объектов, эксплуатирующихся в ГК «Росатом», Министерстве обороны, внутренних войсках МВД России, на предприятиях нефтегазовой отрасли и транспорта.
