Analog High Definition

Типичной областью применения охранного видеонаблюдения являются объекты, где достаточно небольшого (максимум несколько десятков) количества камер. Традиционно эту область занимали аналоговые системы с форматом сигнала PAL/960H, для которых проложено большое количество коаксиальных линий. На сегодняшний день большинство мониторов имеют высокое разрешение (SXGA/Full HD), и для получения качественного полноэкранного изображения камеры должны иметь соответствующее разрешение 720/1080i(p).

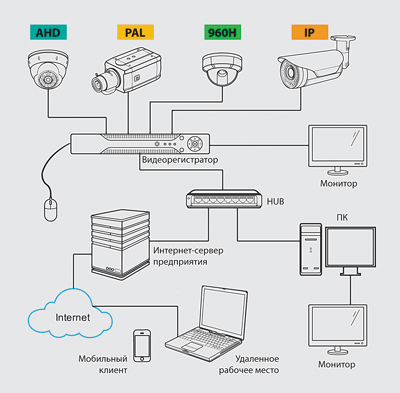

Гибридная система видеонаблюдения

Также используются IP-камеры с форматами 720p и 1080p, которые передают сигнал посредством стандартных протоколов TCP/IP. В связи с особенностями маршрутизации неизбежными являются задержки сигнала, система требует специфических навыков при установке и постоянного наблюдения за состоянием коммутационного оборудования. Происходит потеря информации из-за сжатия на стороне камеры.
Отдельное применение нашли HD-SDI решения, пришедшие из области професcионального телевидения, предлагающие разрешение до 2 Мп при передаче изображения по коаксиальному кабелю при отсутствии задержек и потерь информации. Такие решения, как правило, реализуются там, где требуется максимальное качество изображения. Относительно высокая стоимость, необходимость использования высококачественного коаксиального кабеля и разъемов, небольшое расстояние передачи без вспомогательных устройств – все эти факторы привели к весьма умеренному распространению этого стандарта.
В данной статье мы рассмотрим пример видеосистемы, позволяющей получить изображение формата вплоть до Full HD: это технология AHD, аналоговый сигнал высокого разрешения (Analog High Definition).

Первые опыты в этой области провела компания Dahua, представив два года назад свою разработку – HD-CVI. Инновационные камеры были показаны на выставке в 2013 г., причем сразу были заявлены такие параметры, как разрешение Full HD и передача сигналов аудио и управления по одному кабелю. Учитывая, что на тот момент лучшим показателем среди аналоговых камер считался сигнал 960H, новинка вызвала пристальный интерес и привела к началу интенсивных разработок в этом направлении.
Вскоре аналогичные технологии представили Techpoint Inc. (основанная группой топ-менеджеров компании Techwill при инвестиционном участии Hikvision и TVT) и самостоятельная компания NextChip, один из основных разработчиков микросхем для систем обработки сигнала, которая изначально постаралась не просто заполнить сегмент рынка оборудованием под своей торговой маркой, а предложить гибкую и открытую технологию, позволяющую собрать именно такую систему, какой ее видит производитель готовых решений.


Технология AHD

Камера по технологии AHD состоит из современной мегапиксельной КМОП-матрицы с разрешением 1,3 или 2 Мп и сигнального процессора (ISP), совмещённого с энкодером (передатчиком), на выходе которого мы получаем аналоговый сигнал по технологии AHD. В камере на аппаратном уровне предусмотрена двусторонняя передача сигналов управления (в том числе через экранное меню) и широкие возможности по обработке изображения (HLC/BLC, DWDR, 2D/3DDNR). Сигнал, проходя по кабелю расстояние до 500 м, поступает в DVR, где декодером производится обратное аналого-цифровое преобразование и дальнейшая передача данных на запись. В декодере происходит одновременная обработка сигналов PAL/960H, AHD, PTZ и аудио без дополнительных устройств.
При кодировании сигнала производится модуляция на низкой частоте, до 26 МГц, без необходимости применения коаксиального кабеля высокого качества, при этом расстояние передачи без значительного ухудшения и задержек сигнала достигает 500 м. Как и в традиционных системах PAL, применяется раздельная передача сигналов яркости и цветности (сигнал цветности передается квадратурной модуляцией поднесущей частоты, сигнал яркости преобразуется в амплитуду) с использованием эффективных разделяющих фильтров, что уменьшает вероятность перекрестных искажений и появления муара. По кабелю UTP расстояние передачи без использования дополнительных устройств и снижения качества составляет до 100 м, с дополнительными устройствами пассивного типа – до 300 м. При этом возможно использование существующих кабельных сетей – с существенным расширением их функционала. При необходимости использования устройств разветвления возможно использование обычных разветвителей для композитного сигнала.


Пример поворотного устройства, в котором установлена камера AHD с ZOOM-объективом

Важной особенностью стандарта AHD является его изначальная открытость для производителей и возможность использования чипов обработки сигнала, разработанных компанией NextChip при производстве своих устройств. Компания NextChip, выступая идеологом и дизайнером архитектуры, не привязана к конкретному технологическому партнеру, что дает возможность производителям и потребителям самим выбрать конечную реализацию плат и устройств, а значит, получить наиболее выгодный для всех результат. Именно это обстоятельство привело к взрывному росту количества производителей, сделавших ставку на эту технологию. Использование технологии AHD позволяет получить видеосигнал с качеством 720p и 1080p и передавать данные на большое расстояние без дополнительных комплектующих.

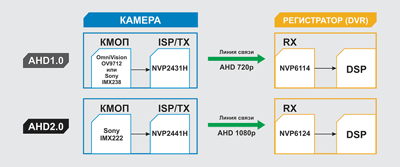

Спецификация AHD включает в себя три формата: AHD-L, AHD-M и AHD-H, с разрешением, аналогичным камерам 0,5 Мп, 1 Мп и 2 Мп соответственно. AHD-L практического смысла не имеет, поскольку ограничен разрешением, близким к сигналу 960H. AHD-M (иначе называемый AHD 1.0) появился в продаже во второй половине 2014 г. и зарекомендовал технологию как эффективную и практичную. AHD-H (AHD 2.0) был представлен в октябре 2014 г. на выставке Security China в Пекине и способен работать со всем диапазоном разрешений, от PAL до Full HD, т. е. можно подключить камеру любого стандарта к AHD 2.0 регистратору. В камере в зависимости от модификации могут использоваться матрицы Omnivision или Sony, обрабатывает чип NVP2431H/2441H, совмещенный с передатчиком NVP6011/NVP6012. В регистраторе устанавливается чип NVP6114/6124, являющийся универсальным

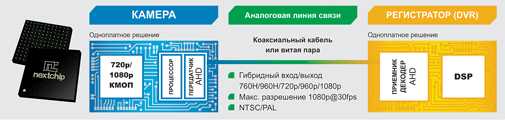

Компоненты, используемые в технологии передачи сигнала AHD

Какие выводы можно сделать? Технология AHD хоть и появилась чуть позднее аналогичных, но ее разработчик сделал ставку именно на то, что нужно рынку и потребителям: на данный момент предлагается большое число устройств, отвечающих современным реалиям, обладающих широкой совместимостью, открывающих новые возможности при минимальных затратах.
