NVR для малых систем

Простота – это то, что труднее всего на свете; это крайний предел опытности и последнее усилие гения.
Жорж Санд


Мы живем в эпоху бурного развития систем IP-видеонаблюдения, так или иначе потребитель проголосовал в пользу видеокамер высокого разрешения и использования сети в качестве транспорта видео. Долгожданная IP-революция шагает по рынку, цены за счет массового производства снижаются, и высококачественное мегапиксельное видеонаблюдение становится доступно не только промышленным объектам, но и обычному потребителю, выбирающему качественную картинку «для дома, для семьи». Предлагаю поразмыслить о том, какой должен быть NVR (Network Video Recorder) для использования на малых объектах и что он должен уметь.

Разнообразие – это прекрасно
Однако сегодня на рынке небольших систем видеонаблюдения огромное количество различной техники, и разобраться во всем разнообразии довольно сложно. С рекламных страниц на потребителя льется поток информации об огромном количестве разнообразных функций, и каждый производитель заявляет, что именно их NVR самый лучший и удобный. В этой заметке мы постараемся разобраться, какой обязательный функционал необходим для построения системы видеонаблюдения небольшого размера, скажем, до 16 каналов на объект, и о чем не нужно забывать при выборе NVR, если у вас таких объектов десятки и вы планируете в обозримом будущем связать их воедино.

Точка отсчета
В качестве точки отсчета возьмем несколько базовых пунктов, которые должны быть обязательны. Во-первых, NVR должен работать под управлением операционной системы Linux, так как только она наиболее экономична и надежна и при этом позволяет охране не отвлекаться от обеспечения безопасности объекта и быстро и просто восстанавливает работу при сбое питания. При этом все манипуляции о том, что проще взять ноутбук с ПО, считаю в данном сегменте введением пользователя в заблуждение, так как ноутбуки и даже домашние десктопы не рассчитаны на круглосуточную работу 24/7, это под силу только специализированным устройствам. Во-вторых, устройств в линейке должно быть несколько. Согласитесь, 19-дюймовый «гроб» будет странно смотреться в интерьере современного офиса или квартиры, и, наоборот, устанавливать розовый NVR, украшенный стразами, на автомойке довольно странно. Также обязательна поддержка большого количества IP-видеокамер, конечно, не стоит забывать и об открытых стандартах ONVIF И PSIA. В-третьих, устройство должно обладать простым меню, оно должно быть удобным, интуитивным и обеспечивать быструю навигацию и доступ к необходимым функциям для настройки и каждодневной работы с устройством. Проверить простоту меню можно даже на стенде на выставке, подключив к NVR хотя бы одну IP-камеру и настроив запись по детектору движения. Вам сразу станет понятно, насколько удобно им пользоваться по времени, которое вы затратите на эту рутинную операцию, а как известно – «время – деньги», и чем быстрее ваш инженер настроит NVR, тем быстрее он сможет начать работу над следующим объектом. Это базовые моменты, которые просто должны быть.
Теперь, когда мы определили, что должно быть в NVR обязательно, попробуем рассмотреть, какой функционал необходим в современном NVR.

Локальный монитор
На сегодня есть большое количество устройств с локальным выходом на монитор, так и без такового. Сразу отвечу, для чего нужны устройства без локального выхода. Для объектов, где нет необходимости работать напрямую с устройством, например, квартира или АЗС – со скрытой установкой NVR. В первом случае, чтобы обеспечить негласную съемку, при этом сотрудники не должны знать, насколько качественную картинку вы записываете и каковы углы обзора у ваших видеокамер. Во втором – для защиты от разбоя, так как в первую очередь при разбое стараются вывести из строя систему видеонаблюдения.
Однако наибольшую популярность завоевали устройства с локальным выходом на монитор, и тут необходимо быть внимательным. Например, в продаже попадаются устройства на 4 канала, которые позволяют отображать одновременно только 2 видеокамеры. «Нонсенс?» – скажете вы. «Обычное дело, даже у известных марок», – отвечу я вам.

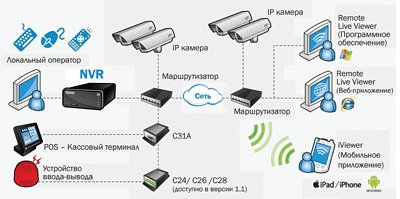

Рисунок 1 – Вариант построения системы IP-видеонаблюдения на базе NVR

Так как устройства с локальным выходом на монитор, обычно это VGA или HDMI, относительно дороги, то в целях удешевления устройства многие производители не упоминают, с каким качеством вы сможете увидеть ваши камеры. Разрешение подключаемого к NVR монитора должно поддерживаться не ниже Full HD. При этом особо стоит упомянуть наличие поддержки второго и последующих потоков с IP-видеокамер на вашем NVR, так как именно наличие второго потока позволит вам увидеть на экране все 16 видеокамер с максимальной скоростью в 25к/с в разрешении VGA, и при этом запись будет идти независимо в мультимегаписксельном режиме. Действительно, при просмотре 16 камер на стандартном мониторе Full HD больше и не надо, так как 2 Мп/16 = 0,125 Мп, т. е. при одновременном отображении 16 камер на экране вы увидите только треть от реального количества пикселей от разрешения VGA (640 * 480 = 0,3 Мп). При этом если вы захотите увидеть полноценную картинку, достаточно переключиться в режим полноэкранного просмотра – и вам будет доступна картинка в 2 Мп. Поэтому поддержка мультипоточности – обязательная функция.

Скорость развертывания системы
Так как вы работаете обычно с большим количеством маленьких объектов, вам необходимо устройство, которое можно развернуть максимально быстро. На одной из европейских выставок в этом году на соревнованиях по скоростному развертыванию системы на условиях out of the box, т. е. с новым аппаратом прямо из коробки, инженеры различных компаний за 10 минут пытались не только подключить и настроить все камеры, но и настроить запись и удаленный доступ, включая доступ с мобильного телефона, т. е. полностью подготовить аппарат к работе. В указанное время это сумел сделать только один инженер, а его конкуренты успели только подключить камеры, да и то не все. И все это благодаря функции One-click, которая позволяет раздать IP-адреса IP-видеокамерам, благодаря встроенному DHCP серверу, автоматически найти эти камеры и добавить на запись, после чего с помощью функции брендированного DynDNS, интегрированного в NVR, быстро «пробросить» порты через маршрутизатор для удаленного доступа через интернет. Это важные функции, которые с помощью встроенного поиска IP-видеокамер и автоматизации рутинных функций в сочетании с удобством и функциональностью меню позволяют запускать объекты быстрее и эффективно распоряжаться инженерными ресурсами вашей компании.

Интегрированный брендированный DynDNS – облачный сервис

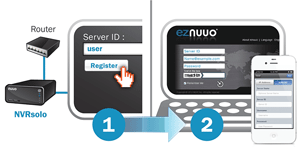

Рисунок 2 – Пример облачного сервиса

Что же позволяет делать интегрированный в NVR облачный сервис? Он решает несколько задач, одна из них – это быстрый и автоматический «проброс» портов через ваш маршрутизатор для доступа через сеть интернет, например, со смартфона. Вторая – это экономия на платежах провайдеру, так как при использовании этого сервиса вам не нужно арендовать статический IP-адрес у провайдера, достаточно временного «белого», который вам предоставляет провайдер, т. е. это интегрированный DynDNS сервис. Третья – это возможность работы с easyNUUO.com как с прокси-сервером. Если ваш фаервол не позволяет подключаться к нему напрямую, в этом случае между вашим NVR Solo и сервисным сервером устанавливается шифрованный тоннель и трафик идет к вам по открытым портам через внешние серверы. Это позволяет вам не запоминать IP-адрес устройства и не прописывает исключения в фаерволе, так как этот сервис интегрирован и в клиентское web-приложение, и в мобильный клиент iViewer.

Резервное копирование данных
Эта функция жизненно необходима для объектов повышенной опасности, например, на АЗС. Современные преступники хорошо подкованы технически и могут довольно быстро отыскать устройство, просто пройдя по кабелю от любой видеокамеры. От этого может спасти либо использование NVR без локального выхода на монитор, благодаря чему расположить его можно в труднодосягаемом месте – и тогда по кабелю злоумышленник «дойдет» только под сетевого коммутатора, либо резервное копирование архива по времени или по тревожному событию, а в идеале обе функции, совмещенные в одном устройстве. Тем самым затрудняется поиск устройства и автоматически может создаваться резервная копия видеоархива.

Интеграция с POS и I/O

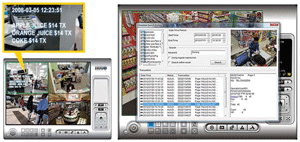

Рисунок 3 – Пример интеграции с POS

Параллельная запись метаданных с видеопотоком обеспечивает возможность полноценного анализа всей совокупности информации, что гораздо более эффективно, чем использование каналов связи по отдельности. Например, интеграция с POS позволяет не только увидеть процесс продажи товара и пробития чека, но и параллельно проанализировать работу продавца, то, как происходит общение с покупателем. Метаданные или информация, связанная с видео, например транзакции, обеспечивает высокую эффективность работы с видеоархивом, так как позволяет быстро осуществлять поиск нужных фрагментов по известным параметрам.
Наличие поддержки тревожных входов/выходов в IP-камерах и дополнительных модулей I/O существенно расширяет функционал устройства, так как обеспечивает получение информации с датчиков, например, датчика протечки в квартире. Управление внешними исполнительными устройствами, например, включение света, открытие двери или шлагбаума и т. д. – шаг в сторону «умного дома» и автоматизации технологических процессов. Такие инструменты наиболее важны для промышленных предприятий и домашней автоматизации, так как открывают практически неограниченные возможности для расширения сферы применения устройства. Например, можно удаленно управлять светом на даче в течение недели, создавая у потенциальных злоумышленников эффект присутствия и тем самым заставляя отказаться от проникновения.

Встроенный видеоанализ

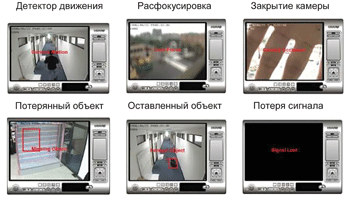

Рисунок 4 – Пример алгоритмов видеоанализа в NVR

Наличием встроенного детектора движения может похвастать далеко не каждый NVR. При этом такие функции, как детектор оставленных/привнесенных предметов, детектор саботажа и потери сигнала с IP-камеры, могут существенно упростить жизнь и контроль работоспособности вашей системы видеонаблюдения. Понятно, что сложные алгоритмы, например распознавание, не скоро появятся в NVR для малых систем. При этом даже наличие хорошего гибко настраиваемого детектора движения позволяет существенно сократить количество ложных тревог.
Наряду со встроенными интеллектуальными модулями NVR должен поддерживать и метаданные с IP-видеокамер, так как налицо заметный тренд, поддерживаемый производителями IP-камер по встраиванию аналитических алгоритмов в саму камеру. Такие камеры становятся довольно дорогими, но при этом позволяют решать специфичные задачи, и NVR должен уметь работать с такими IP-видеокамерами.

CMS – Central Management System


Рисунок 5 – Пример построения ситуационного центра для контроля за несколькими объектами

CMS – это центральная система управления. Особенно важно наличие CMS при организации централизованного поста наблюдения для контроля за несколькими объектами сразу. В этом случае работа из центра ведется преимущественно на базе интерактивной карты и системы управления тревогами, при этом CMS служит также задаче лучшего понимания происходящего на объекте, например, для оценки масштаба угрозы или выявления ложных тревог. Важно наличие поддержки функционала видеостены и электронной карты объектов в CMS, так как это дает возможность упростить задачу визуализации всей входящей информации и повысить эффективность службы охраны.
Для предприятий ритейла отдельным пунктом проходит возможность оперативно информировать оператора о подозрительных транзакциях, т. е. не только фиксировать информацию с POS, но и включать в список источников тревог. Например, если в магазине пробивается кассовый чек с суммой 0 или намного превышающий обычный размер покупки в этом магазине, это ненормальная активность, о которой должно быть известно оператору для оценки ситуации и принятия оперативных мер в случае необходимости.
Помимо централизации CMS может позволять управлять настройками NVR на местах и доступа к резервной копии архива напрямую – это, в свою очередь, экономит затраты и повышает безопасность. То есть все взаимосвязано, и функционал NVR тесно переплетается с функционалом CMS, так как эти две системы работают вместе и в связке.

Наличие мобильного клиента
Благодаря всеобщей популярности смартфонов мобильный клиент – это одна из наиболее востребованных функций. Что же обязательно должно быть в современном мобильном клиенте?
– Просмотр нескольких IP-камер со звуком онлайн.
– Просмотр видеоархива со звуком.
– Работа с тревожными входами и релейными выходами.
– Передача тревожных сообщений и тревог.
– Поддержка интегрированного DynDNS.

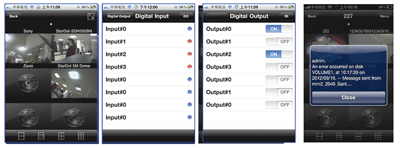

Рисунок 6 – внешний вид мобильного клиента

Помимо обязательного может быть дополнительный функционал: возможность одновременного просмотра онлайн видео с разных устройств, сохранение на мобильном устройстве отдельных кадров, поддержка Push уведомлений о тревогах.

Дополнительный функционал в NVR
Дополнительные возможности, которые могут существенно облегчить жизнь. Возможность постепенного добавления каналов при расширении системы, что позволяет не переплачивать сразу за каналы, которые изначально использоваться не будут, и при этом сохранять возможность расширения системы в будущем. При работе с несколькими NVR, например при развертывании системы в нескольких офисах сразу, очень полезной будет функция удаленной настройки системы и возможность корректировки установок.
Поддержка источников бесперебойного питания UPS, например по USB-порту, что позволяет в штатном режиме выключить устройство при снижении уровня заряда батареи до критического и плавного включения при возобновлении питания.
Наличие порта для подключения внешнего хранилища в случае, если необходимо обеспечить длительное хранение архива.
Наличие ИК-порта и выносного ИК-порта, благодаря чему NVR можно прятать за потолок и управлять на расстоянии с помощью пульта, что особенно удобно в квартире, офисе или в магазине.
Рынок NVR быстро развивается, и иногда непросто быстро разобраться в новинках NVR для решения ваших задач. В рамках этого краткого обзора мы рассмотрели наиболее востребованные функции, а также несколько дополнительных полезных инструментов для сетевого регистратора. Надеюсь, что данная публикация разложит по полочкам реализованные сегодня возможности малых NVR и поможет определиться с выбором ядра видеосистемы для ваших задач.



NVR DR-2216P (IDIS)
DR-2216P обладает всеми возможностями профессиональных NVR. Он рассчитан на подключение до 16 камер, имеет исключительные характеристики по производительности (максимальная пропускная способность – 116 Мбит/c) и широкие функциональные возможности.
Запатентованная технология DirectIP поволяет свести практически к нулю процесс установки и настройки системы, оптимизировать взаимодействие сетевого оборудования и обеспечить эффективную работу системы.
Поддержка питания всех подключаемых камер по PoE+(IEEE 802.3at) исключает необходимость использования дополнительных источников питания, а расширяемое до 24 ТБ дисковое хранилище обеспечивает большую глубину видеоархива высокого качества. Богатый функционал регистратора: различные режимы записи, уведомления о событиях, двунаправленная аудиосвязь, тревожные входы, интеграция с банкоматами и POS-терминалами, – всё это позволяет строить системы видеонаблюдения качества Full HD без использования дополнительного оборудования и ПО.



Сетевой видеорегистратор MAXPRO® NVR XE (Honeywell)
MAXPRO NVR XE – это сетевой видеорегистратор начального уровня, поддерживающий работу с IP-камерами Honeywell и сторонних фирм-производителей (стандарты ONVIF). MAXPRO NVR XE позволяет реализовать все преимущества IP-системы телевизионного наблюдения высокой четкости, при этом предоставляя удобный интерфейс для настройки и управления. Сочетание широких функциональных возможностей, высокой надежности и продуманного интерфейса делает данный видеорегистратор оптимальным решением для небольших объектов.
Подключение 8 или 16 IP-камер (400 кадров/с при разрешении 1080p), сетевая производительность 130 Мбит/с. Запатентованная функция Honeywell Video Surround. Локальное дисковое хранилище 1-3 Тбайт. Выход на локальный монитор для просмотра видео. Подключение 10 сетевых рабочих станций. Поддержка записи/трансляции звука. Поддержка панорамных IP-камер (360о). Встроенный интеллектуальный видеодетектор движения.



Серия NVR Solo (NUUO)
Стабильные и качественные устройства, как с точки зрения работоспособности, так и функционала. При этом гибкость и модульность NVR позволяет организовывать не только локальные системы видеонаблюдения, которые можно путем покупки лицензий расширить до 16 каналов видео, но и объединять NVR в крупные централизованные системы под управлением CMS. Все модели NVR Solo поддерживают до 16 IP-камер и имеют два порта Ethernet и локальный выход VGA и HDMI на монитор. Опционально можно дополнить NVR внешним блоком тревожных контактов и релейных выходов A08, который подключается по Ethernet и конвертером C31A, который позволит интегрировать с NVR любой POS терминал или считыватель штрих-кодов.



WJ-NV300 (PANASONIC)
Поддержка форматов H.264 и JPEG. Возможность подключения и записи видеосигнала с 32сетевых камер. Быстрая настройка при помощи автоматического обнаружения камер и мастера простой установки без использования ПК. Автоматический расчет примерного количества дней записи с учетом частоты кадров, качества изображения и объема памяти на жестких дисках. Быстрый интуитивный поиск с помощью календаря и шкалы времени. Поддержка вывода в формате Full HD (HDMI). Различные действия по сигналу тревоги: запись по тревоге, отправка уведомления по электронной почте, сообщение о тревоге, позиционирование камеры, вывод на терминал, вывод по протоколу сигнализации Panasonic, сирена и индикатор.
Запись и воспроизведение звука с сетевых камер i-PRO, G.726 (ADPCM) 32 Кбит/с. Различные режимы записи: по расписанию, по событиям (до или после их наступления). Слот для карт памяти SD и интерфейс для USB-накопителей позволяют выполнять локальное копирование.Возможность одновременного просмотра изображений и управления с 8 клиентских устройств. Аутентификация пользователя, 3 уровня прав пользователя, отдельный уровень прав для настройки позиционирования камер, 16 учетных записей.



VS-4116 Pro+ (QNAP)
Видеорегистратор VS-4116 Pro+ позволяет записывать Full HD-потоки от 16 IP-камер и вести живой мониторинг с опцией просмотра архива, который можно надёжно разместить на 4 HDD общей емкостью до 16 Тбайт.
Наблюдение доступно как локально, так и удалённо через браузеры, мобильное приложение VMobile и клиенты под Windows и Mac OS. Устройство имеет HDMI-порт для настройки и организации локального мониторинга. Этот режим обеспечивает 200 кадр/с при разрешении 1920x1080. На базе приложения QSCM Lite для мониторинга можно объединить до 16 распределенных серверов с общим числом каналов до 256. Операционная система QVR поддерживает свыше 2000 моделей IP-камер от ведущих брендов и стандарт ONVIF.



Сетевой видеорегистратор SRN-472S NVR (Samsung Techwin)
Встроенный переключатель PoE и возможность подключения «без настройки» - это пример концепции «подключи и работай». Время и затраты на установку минимальны, благодаря функции PoE (питание по Ethernet.
SRN-472S отличается небольшими габаритами, всего 370 x 44 x 320 мм, может записывать изображение Full HD в реальном времени по всем четырем каналам и сохранять видеоданные до двух месяцев благодаря стандартному жесткому диску емкостью 4 ТБ и возможности установки дополнительного жесткого диска. Наличие выходов HDMI и VGA позволяет выводить видео на внутреннем мониторе. Это также исключает необходимость использования ПК для локального мониторинга системы.
Бесплатное программное обеспечение SmartViewer и iPOLiS Mobile для мониторинга от Samsung Techwin дает возможность удаленно просматривать видео в записи или в реальном времени с ПК или с любого сматфона или планшета на базе Android или IOS.



Сетевые видеорегистраторы STNR (Smartec)
Сетевые видеорегистраторы STNR представляют собой универсальное решение для записи и отображения видео от 4/8/16 IP-камер Smartec. Благодаря поддержке RTSP/ONVIF обеспечивается возможность подключения IP-камер сторонних производителей. Многофункциональное ПО удаленного доступа NVR Manager позволяет создавать распределенные системы IP-видеонаблюдения произвольного масштаба.
Видеорегистраторы способны производить запись видео от IP-камер в реальном времени (30 к/с на каждый канал) при разрешении Full HD (1080p). Имеется возможность воспроизведения архива в режиме реального времени (30 к/с) при отображении сразу всех записанных каналов (каждый канал 1080p). Сетевые видеорегистраторы имеют основной выход для подключения монитора HDMI/VGA (произвольный мультиэкранный формат), а также Spot-выход BNC для контрольного отображения выбранных камер.
Поддержка 2-х потоков видео от IP-камер. Полноценная поддержка видеоаналитики IP-камер NEYRO. Прямое подключение IP-камер. Удаленный доступ.



Сетевой 16-канальный видеорегистратор TeraStation™ 5200 (Buffalo Technology) TeraStation™ 5200 cовместим с камерами Axis и поставляется с предварительно установленным программным обеспечением Axis Camera Companion. Устройство полностью укомплектовано высококачественными жесткими дисками WD Red, предназначенными для круглосуточной работы в промышленном режиме. Сочетание этого оборудования с Axis Camera Companion позволяет пользователям просто и быстро настроить систему для видеозаписи по компьютерной сети в течение 17 минут. Доступны в полностью укомплектованном виде с объемом памяти 2, 4 или 8 ТБ. Простая настройка не требует специальных знаний. Не требует длительной проверки и конфигурации массива RAID. Устройства серии представляют собой полнофункциональные сетевые накопители. Предварительно сконфигурированный режим RAID 1 гарантирует нечувствительность к сбоям сразу после установки. 3 года гарантии.
