HD-SDI видеонаблюдение: новая технология на рынке безопасности

Обстановка на современном рынке охранного видеонаблюдения уже достигла того этапа, когда становятся явными две тенденции, развивающиеся в течение последних лет. Во-первых, все чаще у пользователей аналоговых систем видеонаблюдения возникает потребность в более высоком разрешении и более высоком уровне записи в целом. А во-вторых, становится очевидным, что пришедшие на смену аналоговым IP-системы далеко не всегда подходят для целей HD-видеонаблюдения, так как они довольно сложны в обслуживании и стоят при этом недешево. В итоге незаметно для многих на рынок пришли новейшие HD-SDI технологии, сумевшие успешно объединить в себе все преимущества вышеописанных систем, а также избежать большинства их недостатков.
HD-SDI стандарты появились в сегменте видеонаблюдения не так давно. В 2009 г. на международной охранной выставке в Великобритании были представлены первые системы на базе этого протокола.
Давайте рассмотрим HD-SDI сегмент охранного видеонаблюдения более подробно, а также проведем сравнение с основными технологиями современного рынка – аналоговыми и IP-системами видеонаблюдения.

Передача видеосигнала
Главная особенность оборудования стандарта HD-SDI заключается в том, что передача цифрового Full HD видеосигнала, как и в аналоговых системах, происходит по коаксиальному кабелю с сопротивления 75 Ом. При этом видеопоток не подвергается компрессии. Максимальная дальность его передачи составляет 100–120 м, но на практике эта цифра зачастую выше и в основном равна 150–250 м в зависимости от качества используемого кабеля. А благодаря тому что передача данных происходит в цифровом формате, появляется возможность при помощи простейших ретрансляторов увеличивать дальность практически без ограничения, в то время как в аналоговых системах уже после нескольких усилителей появляются существенные помехи, достигающие критичных размеров. А что касается IP-систем, там добавление репитеров передачи сигнала требует дополнительного сетевого оборудования для нового сегмента сети и его конфигурирования. В HD-SDI системах ретранслятор включается в разрыв линии передачи, питаясь от сети +12 В, не требуя при этом дополнительного конфигурирования.

Качество изображения
Как уже упоминалось, перед передачей видеопотока с HD-SDI камер на видеорегистратор отсутствует компрессия, что в итоге позволяет достичь более высокого качества картинки в режиме реального времени по сравнению с IP-оборудованием на аналогичном сенсоре. Отсутствие компрессии, декомпрессии и таких сложных протоколов, как TCP/IP в канале передачи видеоданных с HD-SDI камер, к тому же значительно уменьшает задержку отображения на видеовыходе приемного устройства (DVR или NVR). Поэтому управление скоростной поворотной купольной камерой стандарта HD-SDI гораздо комфортнее, чем аналогичной IP-камерой. Справедливости ради можно добавить, что на рынке существуют IP-видеокамеры с разрешением 3, 5 и более мегапикселей, однако такое разрешение реально достижимо только при использовании очень дорогостоящей оптики и сенсоров размером более 1 дюйма. В видеокамерах на сенсоре 1/3 дюйма разрешение выше 1920 х 1080р практически недостижимо, каким бы ни было разрешение самого сенсора.
Ну а если проводить сравнение с аналоговыми видеокамерами, стоит отметить, что количество информации в изображении с HD-SDI камер увеличено в целых 5 раз. В итоге стандарты PAL и NTSC, существующие в аналоге и способные отображать видео в разрешениях 720 х 576 и 640 х 480 соответственно, значительно проигрывают стандарту HD-SDI с его возможностями передавать видеопоток в Full HD-качестве.

Процесс настройки
По сложности, скорости настройки и запуска в эксплуатацию системы HD-SDI полностью соответствуют системам с аналоговыми видеокамерами и цифровыми видеорегистраторами. Это значительно облегчает переход на HD-SDI оборудование как инсталлятору, так и конечному потребителю. IP-системы требуют гораздо более высокой квалификации как одних, так и других, а также более длительного времени на запуск и всестороннее тестирование. Стоит добавить, что в отличие от IP CCTV, HD-SDI системы являются оборудованием с концепцией PnP (включай и работай), по крайней мере, в процессе запуска и получения потоков от видеокамер к устройству видеорегистрации. Соответственно, отпадает потребность в длительной настройке и постоянном сложном обслуживании оборудования.

Стандартизация
В отличие от стандартов де-факто, таких как ONVIFи PSIA, применяемых в IP CCTV и являющихся скорее набором рекомендаций, стандарт HD-SDI – полноценный стандарт физического уровня, такой как PAL или NTSC. Это означает, что пользователь может оптимальным образом подбирать оборудование различных производителей, не заботясь о проблемах совместимости. К тому же в 2009 г. среди производителей HD-SDI оборудования было создано собственное объединение под названием HDcctvAlliance. На сегодняшний день членство в нем приобрело множество известных компаний. Как заявляют основатели объединения, главной целью консорциума является разработка единых стандартов приема и передачи данных в стандарте HD-SDI, способных конкурировать с вышеназванным ONVIF.

Производительность
Продуктивность систем видеонаблюдения в формате HD-SDI всегда соответствует фактическим характеристикам используемого оборудования, тогда как производительность IP-системы может зависеть от множества факторов, таких как параметры сети, оптимальность настроек, характеристики вспомогательного сетевого оборудования, совместимость различного оборудования в рамках системы. Данный факт явно свидетельствует о преимуществах HD-SDI в плане простоты работы, многозадачности и функциональности.

Надежность
Видеокамеры стандарта HD-SDI практически идентичны по архитектуре аналоговым видеокамерам и состоят только из сенсора и процессора обработки и формирования сигнала. Если же говорить об IP-видеокамерах, они являют собой более сложное устройство, состоящее из сенсора и платы центрального процессора на основе ОС Linux. К тому же при построении IP-систем возникает необходимость использования вспомогательного сетевого оборудования, которому свойственны зависания и проблемы, связанные с некачественным интернет-соединением. По причине более тяжелой архитектуры и необходимости производить компрессию видео «на борту», что приводит к большому тепловыделению, IP-видеокамеры обладают меньшей надежностью и долговечностью, чем HD-SDI и аналоговые конкуренты.

Стоимость
Важно отметить, что стоимость систем видеонаблюдения в формате HD-SDI уже сегодня ниже стоимости IP-моделей с теми же параметрами и возможностями. При этом стоит отметить, что оборудование HD-SDI снижается в цене гораздо быстрее, чем в IP-сегменте. Также можно добавить, что стоимость и сложность обслуживания HD-SDI систем соответствует стоимости обслуживания аналоговой системы, тогда как IP-система видеонаблюдения требует больше внимания и затрат.

Преемственность
Не секрет, что на сегодняшний день на многих объектах существует огромный парк систем видеонаблюдения стандартного разрешения, основанный на аналоговых видеокамерах. Пользователи этих систем могут с легкостью обновить свои системы до разрешения Full HD, используя оборудование формата HD-SDI. Существуют примеры предприятий, которые перешли на HD-SDI системы буквально в течение нескольких часов (замена видеокамер и видеорегистраторов, кабельная инфраструктура осталась прежней), тогда как установка на этих объектах IP-систем потребовала бы гораздо больше времени и затрат. Такая преемственность открывает широкие возможности как для инсталляторов, так и для пользователей систем видеонаблюдения.



Оборудованию какого производителя стоит доверять?
На современном рынке охранного видеонаблюдения присутствует не так много брендов, предлагающих качественные HD-SDI решения. Потребитель достаточно консервативен в своих предпочтениях и только начинает интересоваться этими новыми технологиями.
Какими критериями следует руководствоваться, выбирая оборудование?
Во-первых, это полнота модельного ряда той или иной торговой марки. Всегда легче выбирать из обширной линейки устройств, разнящихся в первую очередь сферой использования и набором дополнительных возможностей. Посмотрите, какие сенсоры используются в HD-SDI видеокамерах (одни из лучших на сегодняшний день это Sony и Panasonic). Следующий момент – применяемая в камерах оптика. Ну и, конечно, внимательно изучите технические характеристики и функциональные возможности камер.
Линейки представленных на рынке HD-SDI видеорегистраторов зачастую состоят из моделей двух ценовых категорий. К бюджетным относятся компактные 4-канальные устройства. Эти видеорегистраторы отлично подходят для использования в домашних условиях или на небольших объектах. В более высокой ценовой категории представлены профессиональные цифровые HD-SDI регистраторы, способные одновременно принимать сигнал с 4, 8 или 16 камер, которые специально предназначены для решения сложных задач видеонаблюдения на крупных предприятиях. Данные устройства могут поддерживать установку стационарных и внешних (eSATA) жестких дисков, что позволяет хранить огромные массивы информации и с комфортом производить резервное копирование данных. Многие модели HD-SDI видеорегистраторов способны работать в многозадачном режиме «пентаплекс» и вести запись в FullHD-разрешении.
Последние 10 лет были достаточно бурными в развитии рынка охранного видеонаблюдения. Сегодня большинство специалистов уже не сомневаются в том, что в ближайшие годы популярность аналоговых систем значительно снизится. В первую очередь такой спад будет связан с неспособностью последних в полной мере справляться со всеми современными задачами, самой главной из которых является FullHD-съемка. В итоге при таких условиях складывается весьма благоприятная атмосфера для развития именно технологий HD-SDI, которые благодаря своей универсальности, простоте в использовании и другим основательным преимуществам способны занять должное место на отечественном рынке.

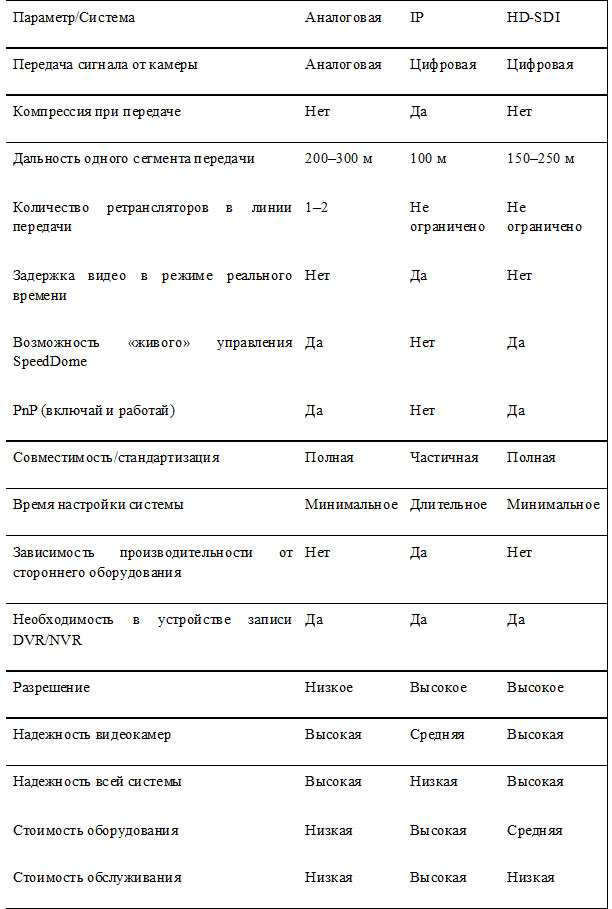

Резюмируя все вышесказанное, будет целесообразным привести подробную сравнительную таблицу основных характеристик аналоговых, IP и HD-SDI оборудования, благодаря которой каждый сможет сделать свои собственные выводы.
