Современные домофонные системы и сетевые технологии

Домофонные системы прочно вошли в нашу жизнь, современный человек уже не представляет свой дом без возможности дистанционного управления замком и наблюдения за входной дверью. Пройдя путь от простых черно-белых моделей до цветных, домофоны, подчиняясь возросшим требованиям потребителей, эволюционируют в новую формацию – домофонные системы с возможностью управления дополнительными устройствами и интеграцией в систему «умный дом». В этой статье мы познакомимся с возможностями домофонных систем, построенных с применением сетевых технологий на примере представителей новой формации, присутствующих на нашем рынке технических средств безопасности.
BAS-IP (Великобритания) достаточно молодой игрок на этом рынке. С 2008 г. компания занимается разработкой домофонных систем, построенных на технологиях IP. Чем интересна данная технология? Передача данных между элементами системы происходит по протоколу TCP/IP, что позволяет быстро развертывать и гибко настраивать систему под потребности клиента. Для создания сети потребуются только сетевые коммутаторы и кабели, при этом количество устройств и расстояние между ними практически неограниченно (до 99 999 устройств, расстояние между коммутаторами до 100 м – ограничение протокола TCP/IP). Дополнительных серверов не требуется (рис. 1).

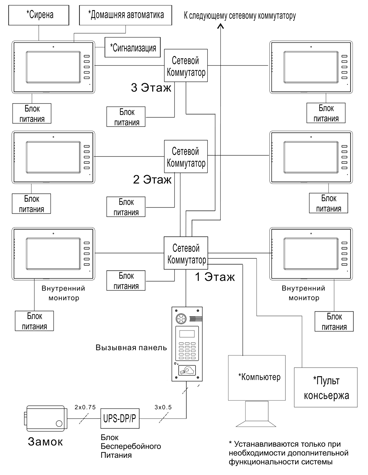

Рис. 1. Конфигурация многоквартирной домофонной системы BAS-IP


Простая система из вызывной панели и монитора с легкостью расширяется дополнительными устройствами, объединяется с многоабонентской системой, при этом не требуется прокладка дополнительных коммуникаций – достаточно одного сетевого кабеля к каждому устройству (рис. 2).

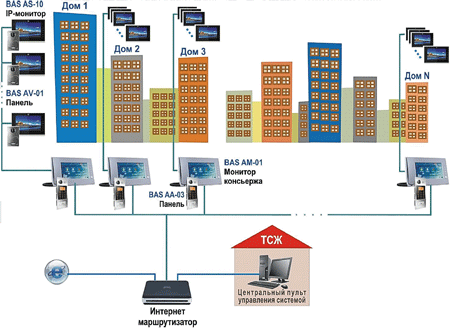

Рис. 2. Домофонная система BAS-IP для жилого комплекса

В системе предусмотрена возможность трансляции графических и текстовых сообщений как централизованно по всем жильцам (может применяться в качестве локальной системы оповещения о ЧС), так и индивидуально каждому абоненту. В набор функций абонентского устройства входят видеоинтерком между абонентами, запись фотоизображений посетителей, фоторамка, управление элементами «умного дома» и сигнализацией. Также данная технология позволяет интегрировать в систему IP видеокамеры, при этом абонент получает качественное видео без задержек. Обновляемая прошивка устройств обеспечивает работу с самыми современными моделями IP камер. С помощью специального программного обеспечения для мобильных устройств под управлением ОС Android абонент может принять вызов и открыть дверь, находясь в зоне действия локальной Wi-Fi сети.
Интересные решения построения домофонных систем с использованием собственных протоколов предлагает компания BPT (Италия), которая более 50 лет занимается разработкой и производством цифровых систем домофонии, домашней автоматизации и охранно пожарной сигнализации. Гибкость систем домофонии BPT позволяет подобрать необходимое оборудование под конкретный объект, будь то частный дом или комплексная многоабонентская система с разветвленной структурой на несколько подъездов. В зависимости от структуры сети и количества абонентов может быть выбрана одна из систем – X1 или XIP.
X1 подходит для отдельно стоящего дома и небольшой многоквартирной системы максимум на 100 пользователей и 4 входа. Кабельная система состоит из одной неполярной витой пары, максимальное расстояние от вызывной панели до монитора составляет 650 м, возможно подключение до 8 абонентских устройств на один вызов, программирование системы осуществляется как вручную, так и с помощью компьютера.
XIP (рис. 3) совмещает преимущества домофонных систем BPT с преимуществами IP протокола. Использование информационной шины BPT в подъездах позволяет подключать всю линейку абонентских устройств, а вызывные панели можно располагать на расстояниях до 800 м от самого здания без использования оптоволоконного кабеля. Соединение подъездов между собой с помощью сети на основе IP протокола позволяет расширять систему до неограниченных размеров, использовать существующие локальные сети, настраивать и управлять системой удаленно, организовать многоуровневую диспетчеризацию, а также реализовать управление домофонной системой с мобильных устройств на базе Android и iOS.
Любая система BPT предусматривает возможность использования пульта консьержа, в качестве которого также может выступать персональный компьютер с соответствующим программным обеспечением. Во всех абонентских устройствах предусмотрена возможность управления как минимум двумя дополнительными устройствами, существует возможность сопряжения с большинством подъездных систем. Для индивидуальных коттеджей и квартир предлагаются готовые комплекты оборудования, состоящие из вызывной панели, абонентского устройства и системного блока.
На данный момент в России реализовано более 20 комплексных систем BPT на базе XIP.

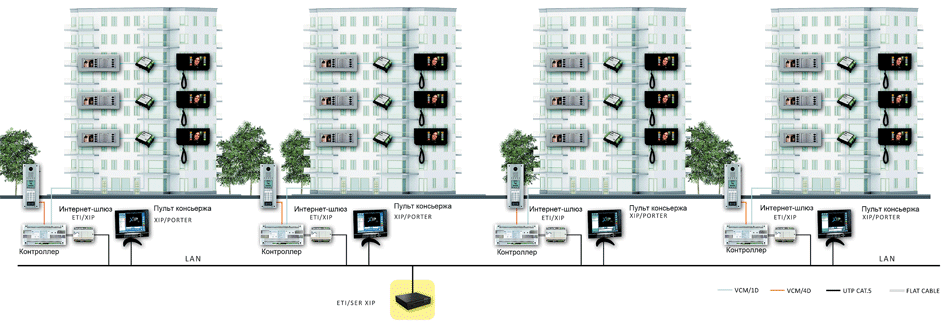

Рис. 3. Домофонная система BPT на протоколе XIP для жилого комплекса

Следует отметить, что возможности, предоставляемые использованием сетевых технологий в домофонных системах, найдут свое применение у различных групп пользователей от индивидуальных и малоабонентских систем до крупных жилых комплексов с разветвленной структурой. Для индивидуального пользователя будут интересны функции управления домашней автоматикой, например, управление светом или кондиционером, возможность использования IP-камер для дополнительного наблюдения в помещении и за его пределами. Кстати, последняя функция очень понравится молодым родителям – IP камера может выступать в качестве видеоняни для наблюдения за детьми. Для коттеджных поселков и жилых комплексов такие системы также представляют определенный интерес. У пользователей в дополнение к базовому функционалу появляется возможность связаться с любым абонентом в кондоминиуме или постом охраны. Помимо основной функции домофонии управляющие компании получают возможность создания внутренней информационной среды – на экране домофона могут отображаться новости жилого комплекса, информационные сообщения о проведении различных мероприятий, напоминания о задолженности по оплате, а в случае возникновения чрезвычайной ситуации домофонная система может выступать в качестве локальной системы оповещения (ЛСО).
В заключение можно с уверенностью сказать, что применение сетевых технологий при построении домофонных систем привело к пополнению линейки smart устройств – свое место на рынке уверенно занимают «умные домофоны».



Планшет CHM-890B с функцией видеодомофона и расширенными функциями контроля и охраны (Commax)
Домашняя мобильная система Commax представляет собой сеть устройств, объединенных в единую сеть. Мобильные устройства домашней сети с легкостью совмещают все функции системы, использование которых доступно из любой точки дома. При разработке продукции Commax использовал как базовые технологии, так и технологические новшества. Мобильные домашние устройства Commax стирают всякие ограничения в использовании онлайн-услуг, которые раньше были недоступны, значительно повышают уровень комфорта жизни, следуя быстрому развитию цифровой индустрии.
Процессор A8 Cortex, 1GHz. Дисплей 8,9 дюйма (22,6 cm), TFT LCD 1280 x 768. Версия ОС – Android 2.3. Объем внутренней памяти – 16 Gb.
Оперативная память – 512 Mb. Wi-Fi, Bluetooth, GPS. Дополнительно: USB, DC, EarMic Jack. Опции: UART, аудиовыход, HDMI. Встроенные стереодинамики. Микрофон Dolby 5,1. Кодировка аудио: MP2/3, WMA7/8/9, AAC, AAC+, Ogg Vorbis FLAC, APE, AC-3. Видеокамера – CMOS 1,3 Мп. Батарея – 6000 мА / Li-Po аккумулятор.



IP-видеодомофон MX-T24 (MOBOTIX)
IP-видеодомофон MOBOTIX MX-T24 оснащен видеокоммуникатором, RFID-системой контроля доступа (с клавиатурой), защитным механизмом открывания дверей и двухпроводным сетевым медиаконвертером Mx2wire. Благодаря поддержке нового стандарта IP-телефонии этот домофон может устанавливать прямое соединение с любым VoIP-телефоном, а в случае необходимости – с компьютером или смартфоном при помощи программы для VoIP-связи. Таким образом, при наличии подходящей сетевой инфраструктуры это устройство позволяет устанавливать сеанс видеосвязи из любой точки мира, дистанционно управлять открыванием двери и получать сохраненные сообщения и видеозаписи. IP-домофон оснащен полусферической камерой Hemispheric («рыбий глаз») от MOBOTIX, обеспечивающей полный обзор области перед зданием. Благодаря этой камере пользователь может просматривать интересующий его фрагмент изображения наиболее удобным образом независимо от того, как далеко установлен домофон от двери.



M700 (Golmar)
7-дюймовый бесконтактный монитор – последняя модель диапазона Beoview, линии IP- видеодомофонов компании Golmar.
Монитор оборудован 7-дюймовым емкостным сенсорным дисплеем. M700 имеет мультисенсорные возможности и возможность перетаскивания. Экран защищен прозрачным стеклом, которое обеспечивает хорошую прозрачность, высокую прочность и предотвращает появление царапин. Механизм монитора – специально разработанная IP-технология, которая приводится в действие соединителем POE RJ-45 и не нуждается в дополнительных источниках питания. Модуль не имеет сервера, он может связываться с другими модулями удаленно, используя VPN-соединение. Простой в установке, не нуждается в обслуживании. Кроме того, встроенное микропрограммное обеспечение монитора можно обновлять.
Полнодуплексная аудиосвязь с процессором эхокомпенсации. Контрольные панели с функцией обратного вызова. Память видеоизображения пропущенных вызовов с регистрацией времени и даты. Возможность записи во время приема вызова или разговора. Файлы могут быть получены с монитора при помощи программного обеспечения Admin-консоль. Общение между всеми/выбранными модулями квартиры.
Соединение с неограниченными модулями консьержа с возможностью тревожного вызова. Служба обмена сообщениями с любого компьютера.

.



Монитор Planux Lux (Comelit)
Цветной монитор с элегантной лицевой панелью, выполненной из специального стекла, оснащён экраном диагональю 3.5 дюйма и экранным меню. Наперекор тенденциям времени монитор оснащён стандартным LCD дисплеем, а его технологичность ненавязчиво проявляется в сенсорных кнопках управления с изящной синей подсветкой. Удобное и интуитивно понятное меню сначала приглашает пользователя просмотреть оставленные текстовые или видеосообщения, а далее обеспечивает быстрый доступ к адресной книге интеркома, списку исполнительных устройств, каталогу видеокамер, постановке/снятия с сигнализации, настройкам монитора, где можно кастомизировать монитор под себя, например, подобрав мелодию звонка по вкусу и запрограммировав кнопки быстрого доступа.
