Автор: Артем Ботвинов, руководитель проектного отдела НПП «Бевард»
Форм-фактор, созданный в России
История создания новинки Индустрия видеонаблюдения богата разнообразием продуктов и решений. В частности, IP-камеры существуют во множестве вариаций и исполнений на все случаи жизни, и казалось бы, уже невозможно придумать что-то новое. Но, уже начиная с 2018 года, жители Москвы видят на дверях подъездов новую камеру, представляющую собой поворотный цилиндрический корпус в монтажной рамке. Что же это такое и откуда появилось? В этой статье мы постараемся разобраться подробно. Началось всё с проекта «Безопасный город» В 2011 г. Департаментом информационных технологий правительства Москвы в рамках программы «Безопасный город» были проведены конкурсы на оказание услуг видеонаблюдения. Цель программы – комплексное обеспечение безопасности жителей города. Победитель конкурса остановил свой выбор на оборудовании компании BEWARD.
Первая массовая панель подъездного видеонаблюдения. 2012 г. Первая подъездная камера для проекта «Безопасный город» содержала светочувствительный элемент, инфракрасную подсветку, кнопку экстренного вызова и динамик для общения с оператором. При этом имела следующую концепцию: камера во внешнем устройстве применялась аналоговая, и аналоговой сигнал с 4-8 камер оцифровывался одним блоком, расположенным внутри здания. Такая концепция была выбрана заказчиком из-за опасения массовых случаев вандализма. Поэтому – сравнительно недорогая внешняя аналоговая камера и внутренний блок оцифровки, находящийся в защищенном месте. Проект был успешен. Оборудование эффективно выполняло поставленные задачи. Но вместе с тем, камера имела определенные недостатки: - низкое разрешение, вызванное применением аналоговой камеры; - невозможность регулировки направления обзора (в особо критичных случаях применялся угловой кронштейн); - в связи с высокими требованиями к длине линии и помехоустойчивости передачи смешанного сигнала по витой паре (видео, аудио, кнопка, питание) камера и приемный блок имели довольно сложное схематическое решение, и соответственно, по факту были не настолько дешевыми, чтобы оправдать концепцию разделения системы на блоки. С целью устранения данных недостатков инженерами компании BEWARD была предложена новая модель. И оптимальным оказался именно такой форм-фактор: поворотный цилиндр антивандального исполнения в крепежной рамке, содержащий в себе и видеосенсор, и кодирующее устройство, то есть полностью IP-камеру с кнопкой вызова и динамиком. Новый форм-фактор пока не имеет единого официального названия. Устоявшиеся названия, присутствующие на рынке: • Вызывная панель видеодомофона. • Видеопанель. • IP-видеопанель. Наиболее точно данное устройство описывает несколько громоздкое название «Антивандальная вызывная IP-видеопанель с поворотным корпусом». Возможно, в ближайшем будущем войдет в обиход другое ёмкое название для нового российского форм-фактора.
Первая панель подъездного видеонаблюдения с поворотным корпусом. 2014 г. Особенности и отличия от существующих типов оборудования Для обычного вызывного устройства направление его наблюдения не столь важно по следующим причинам: • Посетитель при вызове чаще всего становится напротив вызывного устройства и, соответственно, попадает в кадр. • Для обычного вызывного устройства не ставится задача обзорного панорамного видеонаблюдения, его задачи: вызов, разговор с посетителем, открытие двери. Для вызывной панели, предназначенной по большей части для обзорного видеонаблюдения, критичным параметром является возможность точной регулировки направления обзора по горизонтали. Но в отличие от купольной камеры (либо камеры «шар») нет необходимости менять направление по вертикали – камера ставится на оптимальной для детекции лиц высоте, и наклон в любую сторону только ухудшит изображение: • При высокой установке и наклоне вниз ракурс для съемки лица сильно ухудшится. Среднестатистический человек чаще всего при ходьбе немного наклоняет голову вниз. • При низкой установке и наклоне вверх большую часть изображения во многих условиях будет занимать небо, устройство будет работать в тяжелых условиях с точки зрения динамического диапазона, что потребует применение камер с функцией аппаратного расширения динамического диапазона, и соответственно, приведет к удорожанию системы.
Популярный тип аналоговой вызывной панели Таким образом, оптимальной формой устройства оказался корпус цилиндрической формы с настройкой направления по горизонтали, с размещенным в нем камерой, кнопкой вызова и динамиком. Результат труда российских инженеров – панель BEWARD – не была использована на втором этапе проекта «Безопасный город Москва», хотя задумывалась именно для этих целей и являлась пионером данного форм-фактора. Надо сказать, что последователи удачного решения привнесли некоторые свежие идеи при создании модели. Например, был реализован полный «домофонный» функционал в самом поворотном корпусе, в том числе управляющие входы и выходы, чего не присутствовало в оригинальной модели BEWARD. Большинство производителей продолжили развитие именно этой концепции. Один из них применил очень интересное и, пожалуй, самое удачное на сегодняшний день решение по маскировке объектива: аккуратный строгий дизайн при полном отсутствии ущерба оптическим характеристикам выгодно отличают модель.
Последовательность воплощения идеи корпуса с цилиндрической формой Исполнение объектива Большинство производителей закрыло объектив защитным стеклом. Почему же инженеры BEWARD применили в своих камерах именно открытый объектив «пинхол»?
Наиболее удачное решение по маскировке объектива На самом деле, решение имеет как плюсы, так и минусы. Плюсы: • Выше качество изображения. Объектив спрятан в глубь и не бликует как при прямой, так и при боковой засветке. Тогда как стекло, закрывающее объектив камеры, начинает в сложных условиях бликовать. Особенно этот эффект заметен после некоторого времени использования устройства, при оседании на стекло пыли. • Данный объектив не очень чувствителен к загрязнению: оптическая схема такова, что пыль и грязь на передней линзе объектива дает в основном снижение его светосилы, а пыль не сильно влияет на детализацию. • Удается достичь более скрытого расположения камеры. До передней линзы, например, невозможно просто достать пальцем. Минусы: • Сложнее и дороже достичь требуемой степени влагозащиты. • В случае вандализма с применением жидких веществ (спрей, краска и т.д.) очистка объектива затруднительна без применения специальных средств, и чаще всего в таких случаях камеру приходится ремонтировать в сервисе.

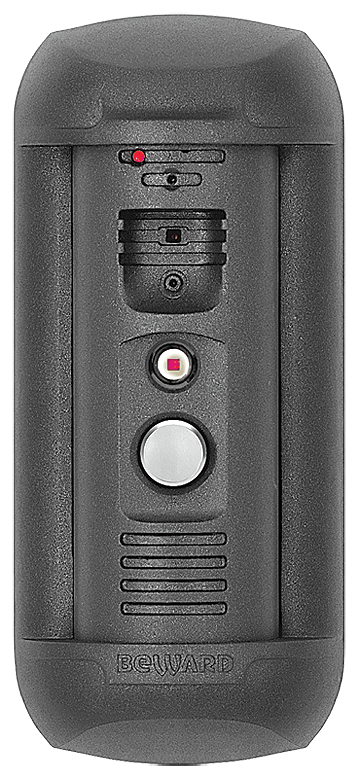

Самая массовая панель ПВН. 2017 г.
Необходимая ремарка: название «пинхол» применяют для принципиально разных устройств: 1) Объектив с вынесенным зрачком входа. Предназначен, в том числе, для скрытого видеонаблюдения. Такие объективы применяются очень редко, как по причине жестких ограничений закона по их применению, так и дороговизны. 2) Объектив с передней линзой маленького размера. Уже долгое время применяется на камерах видеонаблюдения для уменьшения размера конструктива камеры. У него нет вынесенного зрачка входа. Он имеет упрощенную оптическую схему, в связи с чем очень сложно добиться изображения высокой детализации, в сравнении со стандартными объективами. В данном тексте во всех случаях под «пинхолом» подразумевается именно второй случай.
Функционал и тип подключения Вызывная панель BEWARD выпускается в двух видах: 1) Соединение по одному проводу, питание PoE. Без контактов управления дверью (проект «Безопасный город»). 2) Блочная схема: вызывная панель подключается по одному проводу, но на расстоянии до 10 метров устанавливается контроллер, к которому подключается замок двери и иные устройства. У других производителей в ассортименте присутствует только первый тип, но при этом есть контакты для подключения устройств (в том числе, управления замком двери) в самой вызывной панели. Преимущества и недостатки всех решений указаны в таблице 2.
Данный форм-фактор применяется на сегодняшний день не только в системах «Безопасный город» как панель подъездного наблюдения, но и как видеодомофон. Такие видеодомофоны нашли применение как в частном секторе, так и на предприятиях. Их актуальность обусловлена требованиями к повышенной антивандальности устройства. С другой стороны, антивандальный техногенный корпус придает определенную «брутальность» внешнему виду, что может у некоторых заказчиков накладывать ограничения на применение с точки зрения требований дизайна. Будем надеяться на появление свежих современных решений и новых идей российских разработчиков и на то, что их решения будут применены в новых значимых проектах. 117198, Москва, ул. Миклухо-Маклая, 8, стр. 3 Тел.: +7 495 505-63-41 660118, Красноярск, ул. Молокова, 16, оф. 355 Тел.: +7 391 278-92-00
