Автор: Образцов Сергей Викторович, заместитель начальника отдела разработок ЗАО "Риэлта"

«Яуза-Ех» – комплекс устройств для организации технической защиты взрывоопасных объектов

Количество объектов, имеющих в своем составе взрывоопасные зоны, гораздо больше, чем может показаться на первый взгляд. К взрывоопасным производствам относятся не только объекты нефтегазового комплекса, химической, горнорудной и металлургической промышленностей, но и такие объекты, как автозаправочные станции, фармацевтические, деревообрабатывающие, кондитерские, мукомольные предприятия, зернохранилища, склады легковоспламеняющихся веществ, объекты энергетики, предприятия и объекты ВПК и многое другое. Практически на любом современном производстве есть взрывоопасные помещения или зоны, например, газовые котельные, склады горюче-смазочных и лакокрасочных материалов, окрасочные цеха или камеры. Опасность возгорания и взрыва несет в себе самые различные технологические процессы.
Комплекс «Яуза-Ех» позволяет организовать защиту взрывоопасных объектов в соответствии с требованиями действующих нормативных документов. Использование комплекса «Яуза-Ех» для организации технической охраны объекта также позволит предотвратить возможность серьезных экологических аварий, техногенных катастроф и снизить угрозу жизни людей.
Комплекс выполнен с применением самой современной элементной базы, имеет высокие функциональные возможности и полностью соответствует действующим нормативным документам.
Комплекс «Яуза-Ех» – это приборы приемно-контрольные охранно-пожарные (ППКОП) серии «Яуза-Ех», а также полный спектр взрывозащищенных пожарных и охранных извещателей различного назначения, взрывозащищенных оповещателей, вспомогательных устройств и других приборов, совместимых с ППКОП «Яуза-Ех».

Приемно-контрольные приборы «Яуза-4Ех», «Яуза-8Ех», «Яуза-16Ех»


Назначение
Приборы приемно-контрольные охранно-пожарные «Яуза-Ех» (далее ППКОП «Яуза-Ех») предназначены для работы в составе систем пожарной, охранной, охранно-пожарной сигнализации, системах автоматического пожаротушения и оповещения о пожаре во взрывоопасных зонах. ППКОП «Яуза-Ех» могут быть использованы для создания систем сигнализации на объектах различной сложности.

Функциональные возможности. Особенности. Преимущества
ППКОП «Яуза-Ех» выпускаются в трех модификациях: на четыре, восемь и шестнадцать шлейфов сигнализации и имеют различное количество встроенных искробезопасных источников питания 12 В/100 мА (искробезопасных контролируемых цепей оповещения или искробезопасных цепей управления АСПТ).


Приборы «Яуза-Ех» допустимо использовать для охраны зон, в которых могут образовываться взрывоопасные газовые смеси по ГОСТ Р 51330.11 категорий IIA, IIB, IIC, групп Т1 – Т6. ППКОП «Яуза-Ех» имеют маркировку по взрывозащите [Ехia]IIC.
ППКОП «Яуза-Ех» позволяют подключать в искробезопасный шлейф как двухпроводные токопотребляющие извещатели, так и четырехпроводные, для питания которых предусмотрены специальные искробезопасные гальванически развязанные источники питания 12 В/100 мА. Прибор может различать сработку одного или двух пожарных извещателей в шлейфе.
В комплект поставки ППКОП «Яуза-8Ех» и «Яуза-16Ех» входит сенсорная жидкокристаллическая (ЖК) клавиатура «Яуза-КВ», с помощью которой можно осуществлять программирование ППКОП, контролировать состояние приборов, ставить и снимать помещения с охраны, просматривать журнал событий. ППКОП «Яуза-Ех» может быть также запрограммирован с помощью DIP-переключателей, путем прямого подключения прибора через USB-порт к персональному компьютеру или переносом конфигурационных файлов через USB-флэш-носитель, который подключается в USB-порт ППКОП. Для конфигурирования приборов серии «Яуза-Ех» с компьютера в комплекте каждого ППКОП имеется специализированное программное обеспечение («Яуза-ПО»).
В ППКОП «Яуза-« имеются управляемые искробезопасные источники питания с контролем линии связи, к которым можно подключать различные оповещатели (в том числе информационные табло) с видом взрывозащиты «искробезопасная электрическая цепь «i». С ППКОП «Яуза-Ех» совместима по всем параметрам серия световых и светозвуковых взрывозащищенных информационных табло «Плазма-Ех».
Для обеспечения передачи информации о состоянии ППКОП «Яуза-Ех» на различные системы автоматизации в приборе имеется выход с интерфейсом RS485 по протоколу Modbus.
Наличие большого количества релейных выходов (8 в самом приборе и до 40 при подключении блоков релейных выходов) позволяет подключить прибор в интегрированную систему безопасности любого объекта, с максимальной информативностью. Схема подключения ППКОП «Яуза-Ех» в популярные ИСБ, например ИСБ «Орион» компании «Болид», приведена в эксплуатационной документации. К ППКОП «Яуза-Ех» могут подключаться:
Клавиатура жидкокристаллическая сенсорная «Яуза-КВ» (до четырех на прибор). Одна клавиатура поставляется в комплекте с приборами «Яуза-8Ех» и «Яуза-16Ех». Она может использоваться для отображения состояния, постановки-снятия с помощью индивидуальных паролей и просмотра журнала событий;
Устройство постановки-снятия «УПС-Ех» предназначено для постановки и снятия с охраны при помощи считывателей, работающих в протоколе Touch Memory, расположенных во взрывоопасной зоне.
Барьер искрозащиты «БИЗ-Ех» предназначен для ограничения энергии, поступающей во взрывоопасную зону, или для обеспечения возможности подключения к приборам «Яуза-Ех» искроопасных цепей.
Блок релейных выходов «БРВ-А», управляющий восемью электромагнитными реле с переключающимися контактами. В конфигурации «по умолчанию» передает информацию о состоянии соответствующего ШС переключением контактов реле. При необходимости каждое реле можно запрограммировать по различным алгоритмам в зависимости от событий, возникающих в приборе.
Блок контролируемых выходов «БКВ-А», управляющий четырьмя электромагнитными реле, осуществляет управление исполнительными устройствами по двухпроводным соединительным линиям с автоматическим контролем их исправности на обрыв и короткое замыкание.
Блок выносных индикаторов «БВИ-А» индицирует с помощью ярких светодиодов состояние каждого ШС (четыре типа индикации) и обеспечивает звуковую индикацию для привлечения внимания персонала.
Устройство постановки-снятия «УПС-А» предназначено для постановки и снятия с охраны при помощи считывателей, работающих в протоколе Touch Memory.
Дополнительный адресный резервированный источник питания «БП-А» номинальным выходным напряжением 12 В и током 3 А, который обеспечивает питание периферийных устройств комплекса или дополнительным питанием ППКОП «Яуза-Ех» и передает сообщения о своем состоянии по адресной линии связи.
Комплекс «Яуза-Ех» имеет в своем составе полный спектр пожарных и охранных извещателей, совместимых по параметрам с ППКОП, в том числе извещателей с видом взрывозащиты «взрывонепроницаемая оболочка».

Варианты построения систем ОПС на основе комплекса «Яуза-Ех» показаны на структурной схеме (рис. 1).

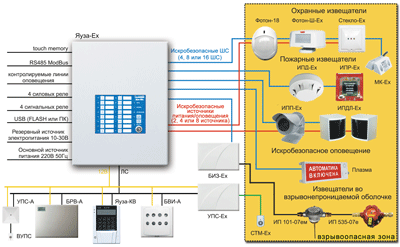

Рис. 1 Структурная схема комплекса «Яуза-Ех»
