Тест-драйв МВК-8152ц ДВИ в темноте

Цветные видеокамеры с функцией «день-ночь» и ИК- подсветкой сейчас весьма популярны. Но насколько эффективны эти технологии в реальности? Мы решили провести «тест-драйв» такой видеокамеры модели МВК-8152ц ДВИ в реальных условиях полной темноты, чтобы, как говорится, расставить все точки над i и убедиться в возможностях этой видеокамеры.
Удивительно, но оказалось весьма сложно найти полную темноту. Летние ночи светлы, и первая попытка провести этот тест-драйв вдали от города, на даче, не состоялась, так как было недостаточно темно. Тогда мы нашли кардинальное решение. Арендовали длинное и абсолютно темное помещение – тир длиной 50 м и шириной около 20 м. В таких условиях мы смогли провести по-настоящему честный тест видеокамеры с ИК-подсветкой.
Для начала несколько слов о самой видеокамере. Разрабатывая МВК-8152ц ДВИ, мы старались учесть все нюансы и использовать в новом изделии лучшие из доступных на сегодняшний день технологий. При этом мы сохранили основной принцип уличных видеокамер МВК – готовность к установке без дополнительных настроек и работоспособность в любых климатических зонах России.
В результате мы создали видеокамеру со следующими характеристиками:
– матрица нового поколения SONY Super HAD CCD II с улучшенной чувствительностью и цветопередачей;
– механический ИК-фильтр, благодаря которому видеокамера при низкой освещенности переходит в черно-белый режим;
– разрешение – 550 ТВЛ;
– рабочий диапазон температур -45– +45 °С (продолжительные тесты в камере тепла и холода подтвердили эту характеристику, механические элементы видеокамеры – сдвижной ИК-фильтр и автоматическая диафрагма объектива устойчиво работают и при минимальной, и при максимальной температуре);
– ИК-корригированный вариофокальный АРД-объектив (f = 2,8–11 мм) (благодаря специальной конструкции объектива резкость изображения сохраняется и в режиме «день» при обычном освещении, и при переходе в режим «ночь» и ИК- освещении);
– внешние регулировки объектива (для настройки угла обзора и резкости мы вывели ручки регулировок за корпус, так что фокусировка производится без разгерметизации видеокамеры).
При разработке блока ИК-прожекторов тоже были учтены многие тонкости:
– блок, состоящий из 2 ИК-прожекторов с общим кронштейном, вынесен за корпус, а сама конструкция – съемная. Таким образом, лучше реализовано охлаждение и упростился сервис;
– в небольших корпусах разместились диодные матрицы по 24 диода (с длиной волны 850 нМ) на каждой с общей мощностью 8 Вт. В аналогичных корпусах прожекторов других видеокамер помещается лишь по 12 отдельных диодов, естественно, мощность ИК-излучения в 2 раза меньше;
– использование общей линзы позволило сделать ее сменной, поэтому каждый блок прожекторов комплектуется двумя наборами линз – по 30° и 60° для индивидуальной настройки угла излучения;
– как известно, мощность ИК-излучения сильно зависит от напряжения, поэтому в наши прожектора встроены стабилизаторы напряжения и мощность ИК-излучения не меняется при изменении напряжения в пределах 10,5–24 В.
Итак, мы решили опробовать новую видеокамеру в деле.
Во время проведения теста мы использовали:
– видеокамеру МВК-0852цДВИ;
– ПК с цифровой системой видеонаблюдения для записи результатов;
– блок питания с возможностью регулировки исходящего напряжения;
– рулетку;
– метки дистанции 10, 15, 20, 30, 40 и 50 м;
– абсолютно темное помещение и фонарик, чтобы перемещаться в полной темноте.
Методика не была строгой и выверенной, фактически мы сделали скриншоты получаемого изображения, меняя настройки угла обзора камеры и линзы в ИК-прожекторах.
Вот что мы получили:

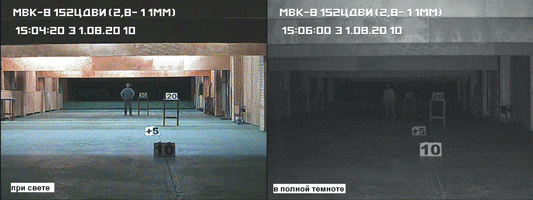

1) МВК-8152ц ДВИ настроен фокус 11 мм (угол обзора – 24°), линзы 30° в ИК-прожекторах:
– фигура человека отчетливо различима на дистанции 30 м и ближе, ИК-излучение дает равномерное освещение во всем поле зрения видеокамеры (рис. 1).


Рис. 1.

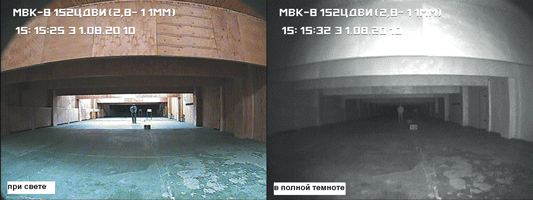

2) МВК-8152ц ДВИ настроен фокус 2,8 мм (угол обзора – 97°), линзы – 60° в ИК-прожекторах:
– фигура человека отчетливо различима на дистанции 20 м и ближе, ИК-излучение дает равномерное освещение в большей части поля зрения видеокамеры.



В результате теста мы убедились, что МВК-8152ц ДВИ в полной темноте с включенным блоком ИК-прожекторов дает изображение, достаточное для обнаружения человека на объекте на расстоянии до 30 м с линзами 30° в ИК-прожекторах и до 20м с линзами 60° в ИК-прожекторах, что является очень достойным, а главное – подтвержденным результатом. Теперь видеокамеру МВК-8152ц ДВИ можно смело рекомендовать для наблюдения в закрытых, абсолютно темных помещениях и на любых объектах с недостаточным освещением.
