Раздел: СТОП-КАДР Тема: Системы видеонаблюдения Автор: Олег РУБАНЕНКО, директор по развитию «АРМО-Системы»
Обновление системы видеонаблюдение: тонкости перевода
Как частично или полностью перевести действующую видеосистему на новые решения/бренды, обновить парк оборудования и расширить функциональность, не переплачивая втридорога и не выбиваясь из сил «в поисках утраченного»? Подходов много, но, пожалуй, самый эффективный в нынешних реалиях – выбирать из марок с надежной репутацией, отечественных или дружественных, фокусироваться на специализированных решениях для видеосистем, оценивать совместимость и интеграционные возможности устройств. Построить систему видеонаблюдения «с нуля» сложно (своими наработками мы делились ранее в статье «5 шагов к созданию видеосистемы», ТЗ № 4-5, 2023). Прокачать существующую видеосистему – не менее трудоемкий процесс. Если система установлена на объекте какое-то время назад и в целом находится в рабочем состоянии, как выявить и обосновать необходимость ее модернизации? Объективные критерии – время и удовлетворенность заказчика. Средний срок эксплуатации видеосистемы при регулярном обслуживании составляет порядка 8 лет, и требуется ревизия, которая покажет, что и как следует обновлять. Модернизация целесообразна, когда полностью или частично работоспособная система отвечает на >50% потребностям заказчика, поскольку, если функционал системы удовлетворяет меньше, чем наполовину, есть смысл подумать о ее полной замене. Сформулируем причины для обновления системы видеонаблюдения: • Замена вышедшего из строя оборудования, модернизация существующего (восстановление, частичный апгрейд). • Расширение – добавление камер, регистраторов, хранилищ, увеличение пропускной способности сети и т.п. • Внедрение нового оборудования при необходимости сохранения имеющегося (пусть и немного устаревшего). • Модернизация ядра системы – обновление сервера, ПО, перевод на другую платформу и т.п. Здесь критически важно, чтобы новое ядро поддерживало интеграцию с существующей системой. • Добавление функционала – видеоаналитики, данных от тепловизоров и пр. • Частные случаи – комбинация вышеперечисленного, повышение уровня кибербезопасности, соответствие новым отраслевым стандартам и т.д. Как быть, если установленная и все еще рабочая и функциональная система построена на оборудовании ушедших производителей? Для наращивания можно найти оригинал (например, из складских запасов крупных дистрибьюторов, имеющих собственные каналы поставок) либо подобрать совместимый аналог: это не очень затратно и не повлияет на надежность системы. Скажу как специалист: не всегда возможно подобрать аналог российского или, например, китайского производства, тогда используется оригинал. Сложности могут возникнуть с иностранным программным обеспечением, поддержка которого на территории РФ прекращена: это и затруднения с обновлением, и невозможность активации лицензий и добавления нового оборудования при сохранении действующего функционала. В этих ситуациях полезно обращаться в компании, имеющие сертифицированных сотрудников по конкретному ПО (прошедших обучение у разработчика), чтобы вместе найти решение. Итак, перейдем к рассмотрению возможных вариантов для обновления ключевых компонентов системы видеонаблюдения.

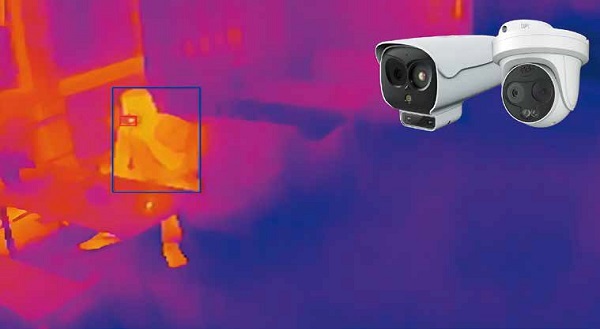

Видеокамеры: как на подбор «Глаза и уши» любой видеосистемы – это камеры, к их подбору стоит подойти с особой тщательностью. Более того, камеры – практически единственный видимый всем компонент системы, и их внешний вид не должен уступать техническим возможностям. В общей массе подходов к подбору камер не найдется универсального способа выбрать «те самые» – слишком много определяющих критериев. Так, знание технических параметров потенциальных претендентов пойдет на пользу делу, но простым сравнением даташитов сегодня, в отличие от десятка лет назад, уже не обойтись. Причин тому несколько. Во-первых, за эти годы почти все производители, опережая или с трудом догоняя друг друга, вышли на практически равные показатели устройств одного типа. Скажем, сопоставляя характеристики 2-мегапиксельных купольных IP-камер разных брендов, даже специалист не сразу укажет на значимые различия (если они там вообще есть). Во-вторых, реальные условия на оснащаемом объекте могут столь существенно отличаться от «лабораторных», в которых испытывал свои камеры вендор, что указанные в спецификациях показатели могут оказаться не релевантными. В-третьих, сухие цифры не дают представления о том, как поведут себя те или иные камеры в составе видеосистемы, как они «подружатся» с другими компонентами, насколько легко и беспроблемно «подхватит» их управляющая программная платформа. Как же определиться с выбором, не испортив себе нервы и репутацию профессионала? Один из верных способов – подняться на уровень выше и выделить нужные для решения поставленных задач товарные группы камер. Приведем несколько примеров. Если стоит задача охватить видеонаблюдением обширное пространство, эстетичным и практичным решением будет замена нескольких купольных камер одной-двумя панорамными или мультисенсорными. Выгоды в удобстве установки и подключения, минимизации кабельной проводки, отсутствии слепых зон, комфортном доступе к видео в различных вариантах отображения, сохранении сцены целиком с возможностью просмотра интересующих фрагментов с высокой детализацией за счет разрешения 8-12 Мп. Что касается мультисенсорных IP-камер, преимущества в концепции «4 в 1», компактности (к примеру, у известного южнокорейского производителя есть модель размером всего 20х8 см с 4 независимыми видеомодулями), наличии ИК-подсветки, слотов под карты памяти для организации терабайтного локального архива и др. Плюс бонус: IP-адрес устройства один, поэтому ПО видеоменеджмента воспримет его как один канал, требующий лишь одной лицензии. Еще один способ извлечь максимум из средств, вложенных в видеосистему – выбрать биспектральные камеры: устройства, совмещающие в одном корпусе камеру видимого диапазона и тепловизор. Еще несколько лет назад о таком и не слышали, потом стали появляться достаточно крупногабаритные и дорогие изделия специального назначения, но сейчас все иначе. Идея оказалась настолько удачной, а сфер применения подобных камер настолько много, что сегодня «биспектралки» представлены в продуктовых портфелях брендов даже в среднем ценовом сегменте. Яркий пример – камера STX-IP5657AL от Smartec. Ее корпус, сравнимый по размеру с обычной видеокамерой, вмещает целый комплекс с тепловизионным модулем, IP-камерой видимого диапазона, ИК-осветителем, микрофоном и громкоговорителем. Переосмыслить роль биспектральных камер с составе видеосистемы помогла не только их нынешняя доступность по приемлемой цене, но и внедрение видеоаналитических и радиометрических функций: модели с измерением температуры наблюдаемого объекта востребованы, как на производственных предприятиях (в частности, для контроля технологических линий), так и для раннего обнаружения возгораний, дыма, пламени. И даже для видеоконтроля соблюдения административных требований: компактная шарообразная биспектральная камера, установленная в офисном здании, поможет обнаружить опасный перегрев оборудования в серверной и нерадивого курильщика в неположенном месте. Независимо от форм-фактора и исполнения камеры, стоит обращать внимание на такие моменты, как: • совместимость – чтобы поддержка камер гарантировалась на уровне централи; • функциональность по принципу «необходимо и достаточно»: лучше предпочесть реально работающую видеоаналитику, не переплачивая за алгоритмы «на вырост», которые едва ли будут применимы на объекте в обозримой перспективе. • дополнительные возможности, скажем, недоступная ранее «связка» видеокамеры с IP-системой управления звуком по различным сценариям. В крупных проектах определиться помогает тестирование на реальном объекте, но с уходом мировых вендоров это стало проблематично, однако солидный дистрибьютор систем безопасности со своим складским комплексом может поддержать в организации подобного «тест-драйва».
Термокожухи – это надежно Львиную долю потребностей и задач видеосистемы «закрывают» видеокамеры в уличном исполнении, пожалуй, процентов 80, но не все 100, поскольку универсальные решения не всегда оптимальны для конкретного случая. Оставшиеся проценты по-прежнему приходятся на традиционные «сборки» из камеры, объектива и термококожуха, ответственного за защиту узла и поддержание определенного микроклимата для стабильной работы оборудования – стандартного, специального, с «навеской» в виде ИК-прожектора, стеклоочистителя, стеклоомывателя и т.д. Несколько лет назад участники рынка обсуждали возможность исчезновения термокожухов как товарной группы под давлением все более развитых всепогодных цилиндрических видеокамер. Но время внесло коррективы, и буллетам так и не удалось вытеснить защищенные кожухи из своей ниши. Сейчас сегмент термокожухов наполнен, есть, из чего выбирать под задачи практически любого уровня сложности. • Стандартные – есть в линейках многих производителей, мало чем различаются внешне и по конфигурации: прочный корпус, устойчивый к коррозии (литой алюминий) и повреждениям, смотровое окно (с подогревом), солнцезащитный козырек, кронштейн со сквозной проводкой кабеля и полезный внутренний объем, достаточный для размещения корпусной или бескорпусной камеры с выбранным объективом/ трансфокатором. Для большинства применений подходят кожухи с рабочим температурным диапазоном от минус до плюс 40 °C, иногда требуются морозостойкие: например, у Smartec есть модель с нижней границей -55 °C, двумя обогревателями и внутренним пространством, покрытым специальным термоизолирующим материалом. • Специального назначения – здесь заслуженно на высоте российские бренды. Например, в линейке WIZEBOX имеются специализированные термокожухи для разных условий эксплуатации и решаемых задач: MILITARY для экстремально холодного климата, MARINE для агрессивных сред, INFRARED, в частности, модель WIR26P-12V для защиты тепловизоров в диапазоне внешних температур от -65 до +55 °C, TRAFFIC для систем считывания и распознавания госномеров, WATER-COOLED с водяным охлаждением для защиты камер в «горячих цехах» предприятий и т.д. Модели имеют конструктивные и технические особенности, поэтому при подборе действует «золотое правило» – требуется детальное описание окружающих условий, в которых будет работать оборудование, и его точное назначение. • Взрывозащищенные – и здесь в лидерах отечественные производители со своими разработками, к примеру, компания «Эридан» с серией ТВК-07, в которую входят оболочки из стали, нержавеющей или оцинкованной низкоуглеродистой, с различными вариантами исполнения, в числе которых «АРКТИКА» (от -70 до+50 °C), и оснащения, начиная от солнцезащитного козырька, ИК-подсветки и встроенного медиаконвертера, заканчивая инжектором PoE и УЗИП (грозозащиты). Подбор такого термокожуха лучше доверить специалистам, которые могут учесть все нюансы. В одних случаях «сборка» с термокожухом – единственно возможный вариант, в других – экономичная или более подходящая альтернатива готовым устройствам. Так или иначе, качественный термокожух – выгодное вложение. Он надежно защитит камеру и оптику, прослужит годами, при этом неприхотлив в обслуживании.
Там, на невидимом фронте В ходе обновления системы видеонаблюдения в поле зрения непременно должно оказаться сетевое оборудование, которое порой модернизируют неохотно и, что называется, по остаточному принципу. Сетевые коммутаторы незаметны, но они незаменимы для бесперебойного функционирования системы, особенно на масштабных и распределенных объектах с большим количеством серверов, периферийных устройств, АРМов оператора. Ethernet-коммутаторы предлагают российские и зарубежные производители, в первую очередь, из Китая, с достойным уровнем качества и функциональностью. Сетевое оборудование уровня доступа, в частности, неуправляемые коммутаторы, появляется в линейках популярных брендов IP-камер. Использование неуправляемых коммутаторов экономически выгодно на небольших объектах, а также при оснащении подключенного по ВОЛС удаленного узла с несколькими точками подключения. Современные бюджетные модели, такие как Smartec семейства ST-NS, вводятся в систему по принципу «включи и работай», имеют фиксированную конфигурацию, восходящие порты для связи с коммутаторами более высокого уровня, поддерживают PoE-питание подключенных оконечных устройств, нетребовательны по электропитанию, легко заменяемы по необходимости. В средне- и крупномасштабных проектах предпочтительны управляемые коммутаторы, желательно, разработанные специально для применения в составе систем видеонаблюдения и в уличных условиях. Такие решения разрабатываются в России, например, под брендом TFortis пермской компанией Fort Telecom: в обширной линейке отказоустойчивые уличные управляемые коммутаторы в различных вариантах исполнения, включая взрывозащищенное, с перечнем характеристик, ориентированных на передачу больших потоков информации, многолетнюю эксплуатацию в суровых условиях. Комплектующие – отечественные, вплоть до корпусов. Недавно компания представила собственный корпус из армированного поликарбоната для уличных коммутаторов (взамен ушедших европейских поставщиков). Кстати, по данным производителя, это первая подобная разработка в России. При подборе коммутаторов можно рекомендовать такую последовательность действий: определить задачи видеосистемы, бюджет, сроки ввода в эксплуатацию и ориентироваться на производителей, близких к заказчику, которые могут оказать поддержку на любом этапе реализации проекта и на протяжении жизненного цикла системы. У TFortis имеется даже опросник для клиентов, с помощью которого определяются нужные модели по температурному диапазону, наличию портов с PoE+, оптических портов, резервированию по питанию, встроенной грозозащите и др.
Видеорегистраторы: новый уровень Аппаратное ядро системы видеонаблюдения – устройство видеозаписи, хранения и обработки информации. К регистраторам как носителям видеоархива отношение традиционно трепетное – пока работает, не надо трогать. Но рано или поздно (а лучше – вовремя, чтобы промедление не обернулось утратой ценных данных) видеорегистратор предстоит заменить. И тут возможны варианты. Предположим, действующая система – аналоговая, и часть оборудования исправно работает и не требует немедленной замены. В этом случае простой способ постепенно перейти на IP-технологии – гибридные видеорегистраторы, совмещающие в едином устройстве аналоговые и IP-каналы. В других случаях нужны современные NVR. Внешне они похожи на предшественников, но на этом сходство заканчивается. По своему оснащению и показателям новинки – устройства другого уровня, готовые к плавной и непрерывной потоковой передаче видео и поддерживающие все функции работы с данными. В качестве ориентира для сравнения: недавно известный южнокорейский производитель систем безопасности анонсировал NVR серии X с поддержкой разрешения до 8K, полосой пропускания записи и воспроизведения 520 Мбит/с и 200 Мбит/с, соответственно, 160 ТБ памяти (по 10 ТБ на каждый HDD SATA), а к этому с поддержкой RAID5 и RAID6 для безопасности данных и TPM защитой. Не правда ли, впечатляет? Отдельно стоит упомянуть регистраторы с собственной встроенной аналитикой и поддержкой внешней видеоаналитики подключенных IP-камер, включая тепловизионные и биспектральные модели с функцией измерения температуры. Удобно, что такие регистраторы позволяют воспользоваться умным и быстрым поиском в архиве по времени, области изображения или событиям аналитики.
Слово о видеосервере Когда-то «видеосервером» называли устройство для подсоединения аналоговой камеры к IP-сети. Теперь у этого слова иное значение – хорошо защищенная аппаратная платформа для создания и управления видеосистемой крупного и очень крупного масштаба. На одном сервере, не считая резервного, можно развернуть полнофункциональную многоканальную систему видеомониторинга. Аппаратная платформа может поставляться с предустановленным программным обеспечением для систем управления видео или дополнительно инсталлируемым ПО на выбор заказчика. Вопрос подбора сервера, пожалуй, один из самых непростых по многим причинам, и ограниченная доступность зарубежного оборудования – только одна из них. Гораздо важнее то, что для видеосистемы желательно выбирать не просто серверы, а специализированные, протестированные и рассчитанные именно на такие задачи. Для эффективной совместной работы с IP-камерами нужны серверы в оптимальной конфигурации, такие, как, например, российские VIDEOMAX-IP: в них специально подобранные компоненты (процессор, видеокарта и др.) сочетаются с продуманным до мелочей функционалом и возможностью изготовления по индивидуальному заказу. В рамках статьи не изложить все варианты модернизации существующих и эксплуатируемых систем. Но даже беглым взглядом видно, что варианты есть, и они вполне рабочие. Обращайтесь к специалистам, способным помочь в подборе наиболее подходящих решений по обновлению именно вашей системы видеонаблюдения.
