Биспектральные IP-камеры: видимо невидимое


Идея объединить в одном устройстве IP-камеру видеонаблюдения и тепловизор не новая, но настолько удачная, что изделия Bi-Spectrum становятся новым трендом рынка безопасности. Биспектральный комплекс удваивает возможности входящих в его состав тепловизионной и визуальной камер по верификации событий, позволяет принимать превентивные меры и решать больше задач меньшими ресурсами.

Какую камеру называют биспектральной, и чем она привлекательнее классического тепловизора? Интегрированную, в едином корпусе которой камера видимого диапазона и тепловизионная, в том числе, с поддержкой радиометрических функций. Две в одном, так сказать, или даже три.

Важно, что у биспектральной камеры один IP-адрес, она проста в инсталляции, помогает экономить на сетевой инфраструктуре. Передает до 10 потоков видео одновременно, а отдельные модели, речь о которых впереди – с наложением теплоизображения на визуальную картинку.

Как тепловизор устройство обнаруживает тепловыделяющие объекты на большом удалении, скрытые в темноте, при любых помехах и может задействовать термометрию, настраиваемую в широких пределах. Как визуальная камера устройство формирует четкую картинку с высокой детализацией. Их совместное использование кратно повышает наглядность и информативность видеонаблюдения, делает систему проактивной. Более того, видеоаналитика, внедренная в современных биспектральных моделях, расширяет сферы их применения и открывает новые перспективы.

Во время пандемии на пике популярности были схожие камеры для бесконтактного измерения температуры тела, но сегодня рынок к этой теме охладел. Одна из причин – появление терминалов доступа с измерением температуры. Напротив, охранные и промышленные биспектральные камеры, которые продолжали развиваться в тени антиковидных решений, сейчас как никогда востребованы. К известным областям применения на производственных, добывающих и транспортных объектах добавляются новые, и это связано с развитием внутрикамерного интеллекта и радиометрических технологий. На рынке появляются функциональные изделия, различия между которыми не всегда очевидны. Но на эти различия стоит обращать внимание при выборе.

Непривычные конструкции

Из узкоспециального сегмента биспектральные IP-камеры постепенно переходят в массовый, и это отражается на их конструкции, внешнем виде и дизайне. Если первые изделия были достаточно громоздкими и угловатыми, то нынешние гораздо изящнее и легче. В некоторых моделях почти невозможно визуально распознать присутствие тепловизора, хотя он есть.

Хорошо, что эксперименты со стилем не сказываются на надежности и защищенности интегрированных комплексов от внешних воздействий.

Кратко обозначим типы современных биспектральных сетевых камер.
Стационарные – устройства с комбинацией тепловизора на основе неохлаждаемой микроболометрической матрицы и камеры видимого диапазона высокого разрешения. Объективы на выбор, как правило, несколько вариантов в одной линейке (от оптики зависит охват сектора наблюдения). Устанавливаются такие устройства преимущественно на стены либо мачты, а направление обзора задается в процессе инсталляции. Форм-факторы разные, от малогабаритных шарообразных до цилиндрических длиной порядка 25 см вместе с кронштейном. Могут иметь уличное исполнение (класс защиты IP66/67), а также вандалозащиту (IK10). В зависимости от модели поставляются с различным дополнительным оборудованием, например, ИК-прожектором для работы камеры видимого диапазона в темноте.

Поворотные – универсальные изделия для решения задач дальнего наблюдения и охвата крупных по площади территорий. Принцип тот же, что у стационарных камер, плюс всепогодное исполнение и размещение на штатной поворотно-наклонной платформе. Модели в этой группе различаются не только параметрами самих камер, но и объективами, практичностью «навески» (так, для очистки смотрового окна визуальной камеры нужен стеклоочиститель, к примеру, как у Smartec STX), показателями PT-устройства (скорости панорамирования / наклона, пресеты, надежность механизма, наличие адаптивной ИК-подсветки для оптической камеры и т.д.).

Особую категорию составляют модульные камеры Bi-Spectrum, пожалуй, уникальные по своей конструкции. Вариантов модульности несколько: например, у Mobotix это камера с одним тепловизором, установленным в заводских условиях, и свободными слотами под 1-2 дополнительных сенсор-модуля (визуальные камеры). Они подбираются в зависимости от назначения изделия и места его установки, могут легко заменяться при необходимости и в процессе эксплуатации. Другой вариант того же вендора – камера с отдельным основным блоком, к которому подсоединяются собственными 3-метровыми кабелями до четырех выносных модулей. Миниатюрные модули, тепловизионные и видимого спектра, устанавливаются где угодно, будь то стеновые панели или турникеты.

Биспектральные камеры используются для охраны периметра, модели с радиометрическими функциями – для технологического видеонаблюдения и мониторинга производственных процессов, линий и оборудования в цехах. Преимущество поворотных – в способности всего одной такой камеры стать эффективной заменой нескольким неподвижным моделям, а модульных – в возможности сконфигурировать изделие в полном соответствии с особенностями применения.

Два спектра – лучше

Благодаря сочетанию технологий от разных сенсоров биспектральной камеры поступает информативное и удобное для восприятия изображение. Это помогает пользователям видеосистем принимать меры, пока ситуация не вышла из-под контроля. Тепловизор обнаружит неладное, а камера покажет, что именно не так.

Чтобы оценить способности той или иной камеры, начните с технических характеристик. Важно знать, что современные биспектральные модели полностью аналогичны IP-видеокамерам, с той разницей, что тепловизионная матрица улавливает лучи ИК-спектра и преобразует это невидимое глазу излучение в видимое изображение. В остальном это ONVIF-совместимая камера, которая транслирует видеопотоки в H.264 и H.265, возможно, с метаданными аналитики и звуком.

Значимая характеристика – разрешение, тепловизионный датчик, как правило, имеет разрешение VGA (640х480), достаточное для нужд охранного и технологического контроля. У камеры видимого диапазона вариативность шире, хороший показатель – Full HD (Smartec), передовой – 4K UHD (Wisenet, Mobotix), но такие модели дороже.

Объектив тепловизионной камеры – фиксированный, со средним и длинным фокусным расстоянием, от которого зависят углы обзора и возможность видеть больше либо на более дальних дистанциях. Визуальная камера может иметь моторизованный вариообъектив с многократным оптическим зумом.

Многие тепловизоры поддерживают радиометрические функции, реализованные по-разному. Большинство способны с высокой точностью определять температуру объектов в пределах допустимых для них значений и сигнализировать об аномалиях. Например, для Smartec типично от -40 до +150 °C, однако предусмотрена возможность сдвинуть границу вверх до +500 °C по запросу заказчика.

А для Mobotix стандартная верхняя граница +550 °C. Потенциально возможно еще выше, но надо учитывать погрешность, ведь повышение температуры ведет к снижению точности измерения.

На качество и эффективность радиометрических функций влияет не только диапазон различаемой температуры, но и особенности измерений (в отдельных областях, в каждом пикселе кадра и др.), возможность выделения в поле обзора независимых зон со своими температурными порогами и триггерами срабатывания при отклонениях от нормы, разнообразие вариантов цветовой палитры для визуализации тепловых данных, а также гибкость настройки и управления термографическими функциями средствами фирменного или совместимого программного обеспечения.

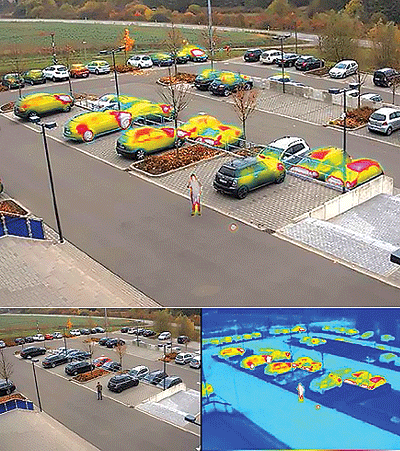

Большинство камер отображают визуальный и тепловизионный видеопотоки по отдельности, но не все. Есть немногие модели, которые помимо этого умеют накладывать тепловизионную картинку на видимое изображение в реальном времени так, чтобы сделать результирующее видео максимально наглядным для оператора, обеспечивающим полную осведомленность о ситуации в развитии.

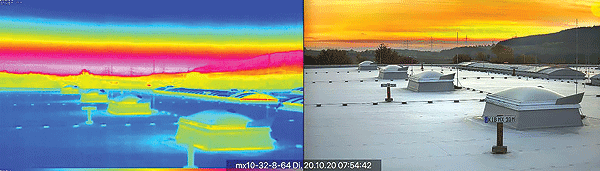

Например, подобные возможности есть у IP-камер Mobotix с двумя объективами. Наложение теплового и оптического изображения друг на друга в нужный момент привлекает внимание оператора к потенциальным опасностям, помогает проверить обстановку и предупредить происшествие.

Зоркость и бортовая аналитика

Практика показывает, что наибольшие выгоды заказчики получают от применения биспектральных устройств для охраны объектов промышленности и транспортного сообщения, контроля технологических процессов, раннего обнаружения очагов возгорания, предотвращения распространения пожаров и аварий, связанных с перегревом энергетического оборудования.

За счет своей «наблюдательности», камеры с радиометрическими функциями лучше других справляются с мониторингом температуры оборудования и иными задачами. Вот несколько примеров реализованных проектов:

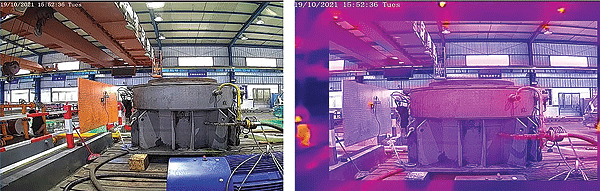

на полиграфическом комбинате круглосуточный контроль печатных машин на предмет перегрева отдельных частей и блоков предотвращает их выход из строя, дальнейший простой и затратный ремонт;

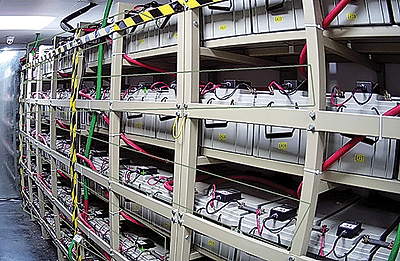

в серверной контроль температуры снижает риск отказа серверов, связанный с неизбежной потерей данных, сложной и дорогостоящей заменой «железа», ограничением доступности клиентских сервисов;

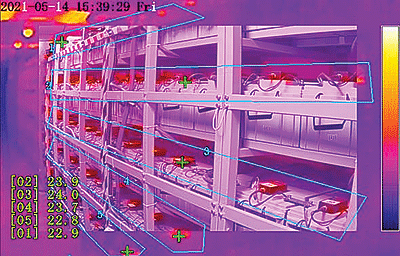

на электрической подстанции контроль трансформаторных участков обеспечивает стабильность функционирования. Кстати, в этом кейсе камера позволяет делить изображение на независимые зоны (расширительный бак, расцепитель и др.), задавать для каждой из них свои допуски по температуре и программировать логику срабатывания: разные действия и сообщения для каждого блока;

на топливно-наливной станции биспектральные камеры во взрывозащищенном исполнении используются как для определения уровня заполняемости резервуаров топливом (поскольку тепловизоры «видят насквозь»), так и для видеомониторинга въездов / выездов транспорта;

в складском комплексе осуществляется раннее обнаружение возгораний и аномалий температуры в местах, где перегрев может иметь критические последствия.

Большие перспективы по применению передовых биспектральных камер открывает встроенная интеллектуальная аналитика. Производители аппаратных решений внедряют и развивают видеоаналитику собственной разработки и / или совместно с партнерами. Сегодня аналитика может применяться и по тепловому изображению, и по двум каналам (тепловизионному и видимому). Есть модели с целым набором алгоритмов, например, у новейших Wisenet TNM по тепловизионному каналу анализируется движение с учетом направления, вход / выход из зоны, пересечение виртуальной границы, температурные колебания; по визуальному – ведется обнаружение объектов (человек, транспорт (автомобиль / грузовик / автобус / велосипед / мотоцикл), госномер), проникновения, остановки, праздношатания, а также детекция и классификация тревожных звуков.

Приложения могут устанавливаться по необходимости или, как, например, у Mobotix M73, загружаться на камеру полным пакетом с доступом к лицензионным инструментам после успешного ознакомления во время бесплатного триального периода.

На камерах могут работать все более сложные приложения – распознавания лиц, падения человека, аналитика комплектации, логистики, дефектоскопии, выявления брака при производстве. Такую аналитику пишут и российские разработчики, значит, движение в этом направлении не остановится. Сферы применения биспектральной техники расширяются, задач для нее много.

Подбор решения доверяйте специалистам, которые могут создать функциональную систему, обладающую интеграционным потенциалом.
