Дымовые пожарные извещатели
Извещатели дыма устанавливаются в тех случаях, когда вероятные аварийные ситуации требуют более короткого значения времени установления показаний, чем для детекторов
тепла. Извещатель дыма обнаружит появление невидимых и
видимых продуктов сгорания до возникновения температуры, достаточной для активирования детекторов тепла.
Характеристики извещателей дыма по обнаружению пожара
зависят от роста, распространения, скорости горения, коагуляции и движения дыма. Чтобы обеспечить безопасность
персонала, необходимо обнаружить пожар на его ранней
стадии. Это важно вследствие присутствия токсичных газов, возможного недостатка кислорода, резкого снижения
видимости путей эвакуации из-за дыма. При наличии всех
перечисленных факторов следует рассмотреть вопрос об
установке извещателей дыма.
Ионизационные извещатели дыма
Имеют две камеры: измерительную и контрольную; содержат радиоактивный элемент для зарядки воздуха внутри
камеры и возникновению тока, замыкающего электрическую
цепь. При попадании дыма в измерительную камеру ток
уменьшается, что приводит к срабатыванию извещателя.
Ионизационные извещатели эффективны в условиях рассматриваемых объектов, где возможны быстро распространяющиеся пожары.
Фотоэлектрические (оптические) извещатели дыма
В этих устройствах видимые продукты сгорания частично
перекрывают или отражают луч света, проходящий от источника (ИК-светодиод) к фотоприемнику. Применение данных извещателей
необходимо, когда ожидается, что при пожаре могут выделяться видимые
частицы дыма. Иногда их устанавливают в том случае, когда другие типы
газовых извещателей срабатывают от продуктов горения, возникающих в
результате допустимых процессов (например, в котельных, гаражах, при
сварочных операциях).
Извещатели аспирационные с лазерными
или оптическими дымовыми извещателями
Извещатели данного типа имеют чувствительность в 100 большую, чем
ионизационные, за счет того, что лазер обнаруживает чрезвычайно мелкие
продукты первичного процесса горения. Установка данных типов рекомендована в помещениях без постоянного нахождения персонала с наличием
большого количества электронных компонентов (помещения КИП и телекоммуникаций, электрические помещения).
Газовые пожарные извещатели
Извещатели газа используются для предупреждения и возможного предотвращения возникновения смесей взрывных газов. В основном применяются
три типа извещателей: точечные детекторы токсичных газов, ИК-линейные
извещатели дымовые, ультразвуковые площадные индикаторы, реагирующие на звуки, возникающие при утечках.
При разработке вариантов защиты от аварийных ситуаций для процессов с
газами или потоками жидкостей главным вопросом является анализ состава
этих потоков. Как правило, при аварийной ситуации в тоннелях присутствуют
смеси газов и паров. Поэтому для выбора газового извещателя следует правильно определить его тип. В таких случаях, выбирают газ или пар, который
представляет наибольшую опасность для рассматриваемой области.
Поскольку основной задачей газовых извещателей является предупреждение
о возникновении газопаровых облаков, в мировой практике для покрытия
защищаемой области принимается значение расстояния между извещателями в 5 м. В закрытых помещениях рекомендуется создавать треугольную
пространственную компоновку со стороной 5 м. Прежде всего следует
обратить внимание на оборудование, у которого наибольшая вероятность
утечки газов. Это обычно насосы и компрессоры, у которых отсутствуют
уплотнительные прокладки. За ними следуют контрольно-измерительные
приборы, клапаны уплотнения, прокладки, токи слива и отбора проб. Крайне
редкими, но приводящими к катастрофическим последствиям, являются
случаи эрозии и коррозии технологических трубопроводов.
В качестве превентивной меры, извещатели газовые обычно размещаются в
воздухозаборниках тоннелей, в ключевых распределительных подстанциях
и вблизи двигателей внутреннего сгорания, которые подвергаются воздействию паров и газов.
Извещатели точечные обычно расположены так, чтобы считывающий элемент
был обращен вниз – для более полного захвата освобожденных газов.
Извещатели газа ни в коем случае не должны быть расположены в местах,
в которых они будут непрерывно подвергаться воздействию окружающей
среды: на поверхности дренажного стока, местах накопления песка, льда
или снега.
Особое внимание должно быть уделено зонам, находящимся вблизи открытых канализационных решеток и воронок канализации нефтесодержащей
воды, где вследствие выбросов пара могут возникать частые сигналы
тревог.
Пожарные извещатели с газовым каналом позволяют обнаружить возгорание
на его начальной стадии, практически не подвержены ложным срабатываниям, исправно работают в запыленных и загрязненных помещениях, то есть
идеальны для использования в тоннелях.
Тепловые пожарные извещатели
Тепловые пороговые пожарные извещатели – самые простые в изготовлении и самые дешевые. Благодаря этому
они очень распространены. Тепловые извещатели более
надежны, имеют меньшее число ложных срабатываний.
Однако, время их срабатывания существенно ниже. Установка извещателей таких типов целесообразна только
в тех случаях, когда скорость срабатывания не является
критическим фактором, либо в качестве резервных средств
обнаружения пожара.
Тепловые извещатели срабатывают в результате либо расплавления плавкого элемента, изменений электрического
тока, вызываемых теплом, разрушения самого устройства
или от замера скорости изменения окружающей температуры. Они могут быть точечными, многоточечными и
линейными. Точечные извещатели устанавливаются в
небольших помещениях, а линейные в виде термокабеля
– на протяженных участках.
На протяжении многих лет основными инструментами
раннего обнаружения возгораний на объектах подземной
инфраструктуры были линейные тепловые детекторы. С
развитием новых технологий во многих странах стали внедряться и другие устройства. Среди них следует отметить:
- многоточечный тепловой извещатель;
- волоконно-оптический линейный извещатель;
- тепловой линейный извещатель с медной трубкой и пневматической оценкой;
- линейный тепловой кабель без сброса;
- визуальные мониторы;
- видеоанализ.

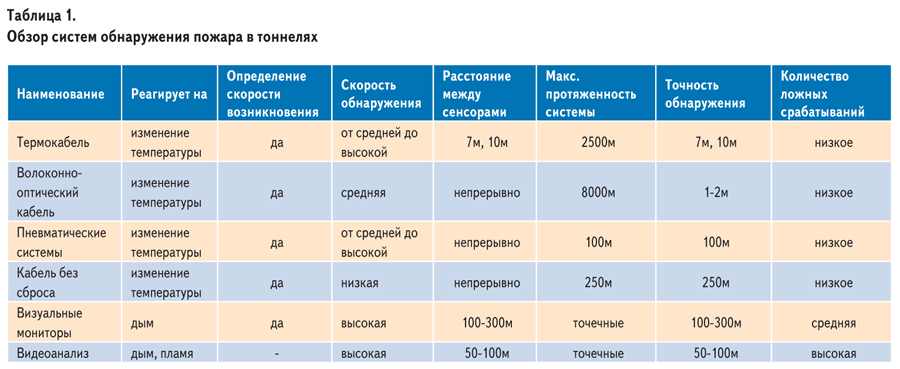

Сравнительные характеристики приведены в таблице 1
[1].
|
