Современные покрытия для оптических элементов телевизионных камер и оптико-электронных узлов

Многие технические специалисты в разных фирмах уже давно стремятся создать для телекамер качественные оптические элементы, которые смогут точно передать естественные цвета. Нескольким компаниям удалось представить оптические элементы со стабилизацией изображения для компактных цифровых камер, а также произвести асферические линзы, которые обеспечивают высокое качество съемки и компактные размеры камеры.
Чтобы воплотить превосходное качество изображения в компактном форм-факторе (стандарте, задающем габаритные размеры технического изделия, а также описывающем дополнительные совокупности его технических параметров), в объективы встраивают асферические линзы, которые предотвращают аберрацию.
Одна такая линза способна заменить несколько сферических, поэтому даже при небольшом их количестве можно достичь высочайшего качества изображений. В результате удается уменьшить как размер, так и вес объектива.
Для предотвращения бликов и отсвечивания, увеличения срока службы и усовершенствования качества работы линз объектива на них наносятся различные покрытия.
Например, объективы LUMIX компании Panasonic могут не только регулировать отражательную способность основных волн – они покрыты специальным слоем, который уменьшает коэффициент отражения света, входящего под углом. Такое многослойное покрытие широко используется в объективах с небольшим радиусом кривизны, например, со сверхшироким углом или в объективах «рыбий глаз». Благодаря этому покрытию даже при съемке против яркого света возможно получить отличное качество изображения.
Более того, уникальный процесс нанесения многослойного покрытия применяется и в области скрепления линз, что еще больше снижает отражательный эффект. В результате можно создавать качественные изображения с высочайшей четкостью (рисунок 1).

Рис.1

Известны покрытия с современной технологией нанесения в ведущих мировых компаниях.
Nano Surface – это покрытие, созданное компанией Panasonic, которое используется при изготовлении лучших объективов. Разработана тонкая пленка со структурой, ширина которой измеряется в нанометрах, и сверхнизким показателем преломления на поверхности объектива. Это позволило значительно сократить отражение света во всем радиусе видимости (от 380 до 780 нм) (рисунок 2).

Рис. 2

По утверждению специалистов компании Sony, их объективы позволяют получать резкие и четкие изображения за счет применения 11 линз с нанопокрытиями, снижающими внутренние световые артефакты, которые подойдут для наблюдения с максимальным фокусным расстоянием.

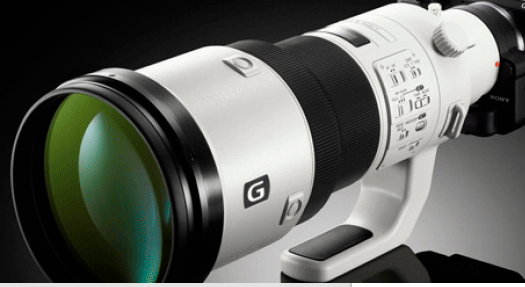

Рис. 3

Например, объектив SAL500F40G фирмы Sony с фокусным расстоянием 500 мм и светосилой F4,0 обладает пыле- и влагозащищенным корпусом, имеет мотор автофокусировки и совместим с системой стабилизации изображения SteadyShot INSIDE (рисунок 3).
Некоторые российские компании, например АО «ГОИ им. Вавилова», на базе современных технологий для улучшения светопропускания в видимой и ИК-области спектра, повышения механической прочности оптических покрытий, при конструировании оптических элементов объективов, используют оптические покрытия, управляющие световым излучением с учетом процессов отражения, поглощения, преломления световых пучков в реальном масштабе времени. Характеристики оптического покрытия и оптического элемента определяются спектральными параметрами, геометрическими размерами, рельефом поверхности, коэффициентами преломления, прочностью, а также зависят от согласованного выбора типа оптического материала, на который наносится покрытие.
