Спектральные характеристики оптических фильтров для телевизионных камер

В телевизионных камерах используются различные оптические фильтры, как показано на рис. 1.


Рис. 1. Оптические фильтры для установки в телевизионную камеру

Рассмотрим ситуации использования различных вариантов оптических фильтров:
1. OF645-88/55 инфракрасный (и/к) отрезающий фильтр.
2. OLPF оптический фильтр низких частот.
3. Двухслойный и/к оптический фильтр.

В камерах с использованием инфракрасного фильтра между матрицей и объективом расположен ИК-фильтр, который «обрезает» весь свет с длиной волны короче 390 нм и длиннее 650 нм. Также в телевизионных камерах применяется фильтр OLPF – оптический фильтр низких частот, для того чтобы подавить муаровый эффект в системах видеоизображений. Существуют и двухслойные ИК-фильтры, склеенные с пространственным фильтром.
При контроле характеристик пропускания инфракрасных фильтров некоторых производителей возможны сдвиги спектральных кривых в длинноволновую либо коротковолновую область спектра, в результате при переключении режимов камеры может возникнуть ее расфокусировка. Поэтому необходим контроль качества покрытий каждой партии оптических фильтров.
При возможности сочетания различных комбинаций оптических фильтров необходим контроль для совмещения в виде спектральных характеристик каждого из них и сравнения со склеенным двуслойным фильтром. Спектральные характеристики фильтров зарегистрированы на спектрофотометре «LAMBDA 1050 UV/Vis/NIR Spectrophotometers» (рис. 2).

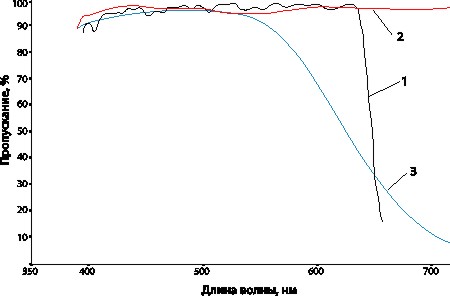

На рисунке 2 видна характеристика спектрального пропускания (ось «Пропускание T, %») различных фильтров в ультрафиолетовом и видимом диапазоне спектра (ось «Длина волны, нм»).

1 – OF645-88/55 ИК отрезающий фильтр.
2 – OLPF оптический фильтр низких частот.
3 – Двухслойный ИК фильтр.
Рис. 2. Спектры пропускания различных фильтров в ультрафиолетовом и видимом диапазоне спектра.

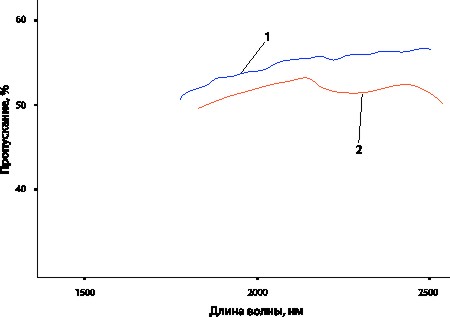

Для контроля совмещения в виде спектральных характеристик в ближнем инфракрасном диапазоне были зарегистрированы спектры пропускания оптических фильтров на ИК Фурье – спектрометре (рис. 3).

1. – OF645-88/55 и/к отрезающий фильтр + OLPF оптический фильтр низких частот.
2. – Двухслойный и/к фильтр.
Рис. 3. Спектры пропускания фильтров в ближнем ИК-диапазоне спектра.

В результате качество ИК-фильтра удовлетворяет его назначению, т. е. происходит «обрезание» короче 390 нм и длиннее 650 нм. При совмещении фильтров OF645-88/55 инфракрасного отрезающего фильтра и OLPF оптического фильтра низких частот получаем спектральное пропускание в ИК области, соизмеримое с пропусканием двухслойного склеенного ИК-фильтра с учетом поляризации, что дает возможность варьировать этими двумя комбинациями при использовании их в телевизионных камерах с различными режимами.
