Раздел: СТОП-КАДР Тема: Системы видеонаблюдения Автор: Олег РУБАНЕНКО, директор по развитию «АРМО-Системы»
Видеонаблюдение на предприятии: задачи прежние, решения другие
Из множества способов организовать видеосистему на предприятии сегодня самый, пожалуй, надежный – выбирать из доступного здесь и сейчас спектра вендоров и продуктов. Тем более, что предприятие – это не только цеха и конвейеры, а целый комплекс объектов и сооружений, от проходной и административного здания до склада готовой продукции, которым необходимо видеонаблюдение «на свой лад». Вдоль периметра и на территории Камеры видеонаблюдения вдоль ограждения и на прилегающей территории предприятия несут свою вахту круглосуточно, обеспечивая мониторинг ближних и дальних подступов, пресечение проникновений и несанкционированных перемещений снаружи и внутри объекта. По ряду причин в нынешних условиях целесообразно вернуться к применению некогда очень популярного тандема «камера + термокожух». Это надежное решение, оправданное экономически и функционально, гибкое с точки зрения подбора и/или замены камер, корпусных и бескорпусных, с вариантами оптики. Несмотря на то, что выбор термокожухов за последние несколько лет сократился, они выпускаются, и новые модели, разные по исполнению и оснащению, поставляются на отечественный рынок. На подбор термокожухов влияют два главных фактора: климат в регионе и специфика самого предприятия. Упрощенно и условно сгруппируем эти факторы и выделим значимое для изделий в каждой из групп. • Нормальные условия – умеренный климат, погода без резких колебаний, производственные объекты, не относящиеся к опасным: в этой категории предпочтительны пыле- и влагонепроницаемые (IP66/IP67/IP68) термокожухи в корпусах из литого алюминия или нержавеющей стали, с интегрированным солнцезащитным козырьком, крепежным кронштейном, встроенным блоком питания видеокамеры (12 В пост. тока) и полезным внутренним объемом, достаточным для размещения разных по габаритам камер с объективом. Рабочий температурный диапазон от -40 до +40/50 °С, реже от -55 °С, как например, у Smartec STH-3211DL-PSU1 с двумя обогревателями и покрытием изнутри термоизолирующим материалом.
• Сложные условия – холодный климат, переменчивая погода, влажность и осадки. Здесь требования к термокожухам становятся еще строже. Нижняя граница температурного диапазона опускается к -60 °С, требуется отдельный обогреватель смотрового окна для защиты от запотевания и обмерзания. Предпочтительны износоустойчивые материалы: к примеру, при изготовлении смотрового окна российского термокожуха Wizebox WHT465IP-S используется монолитный поликарбонат с защитой от УФ-лучей и механического истирания, чтобы не было оптических искажений в ходе эксплуатации. Далее, нужны стеклоочиститель, кронштейн с полной скрытой сквозной проводкой кабеля, уплотненные кабельные вводы. Незаменима функция «холодный старт»: в зависимости от температуры внешней среды выполняется предпусковой прогрев внутреннего пространства и стекла кожуха до запуска видеокамеры. • Экстремальные условия – это и полярный холод, и опасные производственные объекты (в одной и той же или в разных локациях). При экстремально низких температурах вплоть до -70 °C работать видеокамере помогают «арктические» термокожухи (есть, например, в линейках Smartec и «Эридан»). В потенциально взрывоопасных зонах предприятия каждая камера должна быть защищена взрывобезопасной герметичной оболочкой. Взрывозащищенные термокожухи, например, российской компании «Эридан», имеют маркировку взрывозащиты 1Еx db IIC T6 Gb X / Ex tb IIIС T80°C Db Х и рассчитаны на эксплуатацию при температурах от -60 до +50 °С. Комплект с камерой собирается на заводе-изготовителе и поставляется на объект в полной готовности к работе.
Заслуживают внимания и другие моменты. Во-первых, обеспечение питанием: имеются термокожухи с поддержкой стандартов РoЕ (IEEE802.3af) и PoE+ (IEEE802.3at), при этом работа кожуха и камеры обеспечивается одним кабелем UTP. Во-вторых, передача данных по сети на дальние расстояния: некоторые модели предусматривают возможность установки внутрь кожуха, вместе с камерой, медиаконвертера для передачи сигналов по оптическому кабелю на километры. В-третьих, подбор аксессуаров: чтобы расстановка оборудования на объекте не стала испытанием смекалки, у производителей термокожухов можно найти опциональные адаптеры для быстрого и аккуратного монтажа кожухов на столбе/мачте или углу здания. Панорама предприятия На открытых уличных площадках и в непроизводственных помещениях эффективным и экономичным решением может стать панорамное видеонаблюдение. Камеры панорамного обзора со сверхширокоугольным объективом FishEye («рыбий глаз»), установленные на горизонтальную либо вертикальную поверхность, обеспечивают наблюдение без «слепых зон», при этом очевидна экономия не только на количестве камер, но и на монтажных работах, кабелях, сетевом оборудовании, обслуживании и др. Такие камеры просты в установке и долговечны, в них нечему ломаться. Большинство панорамных видеокамер в уличном исполнении работоспособны при температурах от -40 до +60 °С, имеют металлический корпус с высокими классами климатической и антивандальной защиты от случайных и намеренных повреждений. Есть конструкции, нетипичные для таких камер: к примеру, в основание Smartec Estima STC-IPM8110A интегрирована легкосъемная коммутационная коробка по образцу базы дымового пожарного датчика с беспроводным соединением, за счет этого камера монтируется легко и быстро, и соблюдается заявленная климатическая защита IP67. Большой выбор монтажных аксессуаров позволяет устанавливать фишай-камеры поразному, по аналогии с классическими моделями: на по- толок накладным методом или в подвесном положении, в том числе при помощи удлинителя для высоких потолков; на стену, в частности, на выносном кронштейне. Камеры со встроенным микрофоном и выходом аудио позволяют организовать передачу видео со звуком и коммуникацию с людьми в наблюдаемом секторе. Модели с аналитикой – детектировать вход/выход в/из зоны, задержку объектов в зоне, а также обнаруживать людей, появление/изъятие предметов.

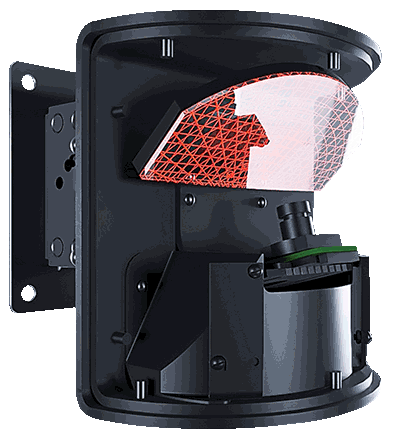

А вы знали, какие оригинальные панорамные камеры разрабатываются в России, например, компанией «Панокам» из Краснодарского края (кстати, включена в реестр ИТ-компаний Минцифры)? Умельцы из этой компании производят всепогодные камеры Panocam в ударопрочном металлическом корпусе на базе отечественных электронных компонентов с ключевым конструктивным элементом – зеркалом для панорамного обзора. Камеры с углами обзора 90° по вертикали и 180/360° – по горизонтали, разрешением от 2 до 12 Мп, опциональным модулем адаптивной ИК-подсветки до 50 м и управлением с помощью микропроцессора способны решать широкий спектр задач – от охраны периметра (чтобы, скажем, обозревать не только подходы к заборам и ограждениям, но и контролировать их «вдаль») до установки на спецтехнику. Поскольку предусмотрена возможность встраивания различных компонентов в корпус камеры, техническая «начинка» моделей Panocam собирается под задачи, которые необходимо решить: работа при низких температурах, слабой освещенности и т.д.

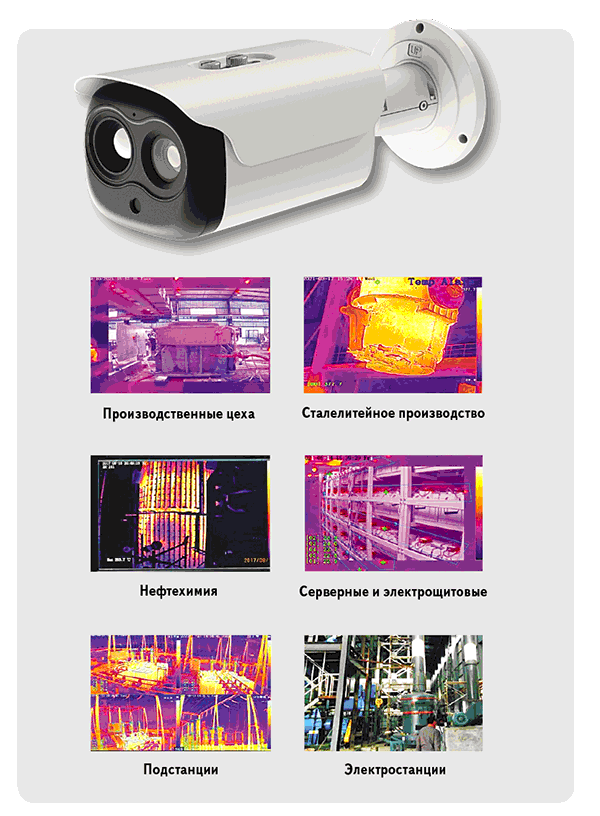

Там, где кипит работа Камеры видимого диапазона, применяемые на предприятиях как для охранного, так и для технологического видеомониторинга, в условиях производственных помещений не всегда хорошо справляются с видеосъемкой при сложной освещенности, засветках и т.д., даже при активации функций WDR, BLC и др. Больше перспектив, прежде всего, в целях мониторинга технологических процессов, нагревающихся устройств и механизмов в цехах, своевременного обнаружения нештатных и пожароопасных ситуаций у биспектральных камер с видеоаналитикой по тепловизионному и видимому каналам. В качестве примера расскажу о работе биспектральной IP-камеры Smartec серии STX с функцией измерения температуры вплоть до +500 °C на красноярском предприятии, в производственном помещении с плавильной печью: эта камера в составе комплексной системы контроля технологического процесса отслеживает изменения температуры в режиме реального времени и автоматически инициирует сигнал тревоги при критическом повышении порогового значения. Немаловажно, что с камерой может быть предоставлен SDK для интеграции аналитической системы в технологическое ПО, используемое заказчиком.

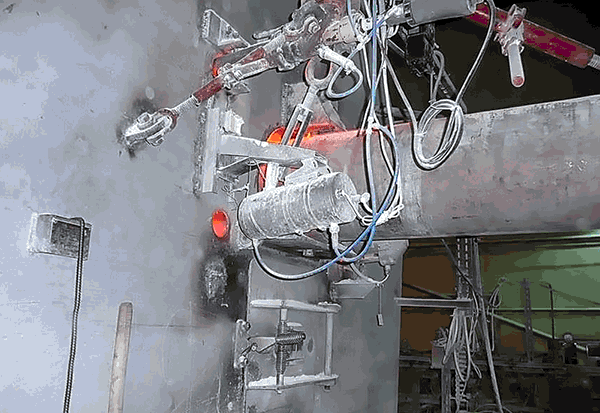

В условиях агрессивных сред на промышленных предприятиях, в частности, в «горячих цехах» и на химических производствах, видеооборудование нередко работает при высоких температурах, и здесь востребованы системы «камера + кожух с жидкостным охлаждением». К примеру, подобная система реализована в термокожухе Wizebox WCH32 T (с блендой) серии WATER-COOLED, изготовленном из нержавеющей стали AISI 321Ti и рассчитанном на температуру окружающей среды +400 °C: через нижний присоединительный штуцер подается регулируемый поток холодной воды, затем, протекая по внутренней полости, вода охлаждает кожух и установленное в нем оборудование и выходит через верхний штуцер. Предусмотрен датчик аварийного режима, отключающий электрооборудование кожуха при достижении критической температуры. Отводу тепла от смотрового окна способствует и пневматическая бленда: перед стеклом создается избыточное давление воздуха, это защищает и от образования отложений пыли и грязи.

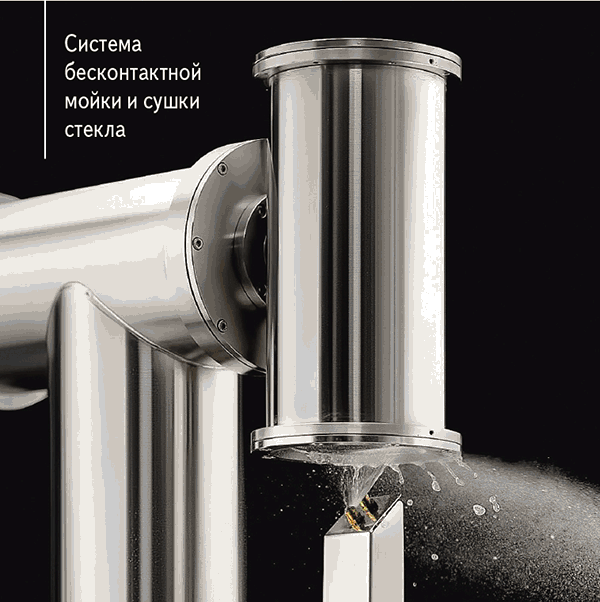

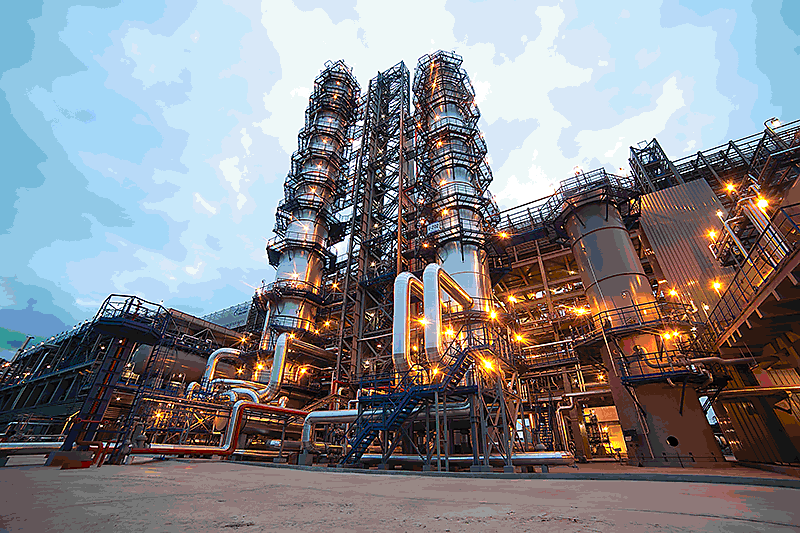

Во взрывоопасных зонах На предприятиях нефтегазовой сферы, добывающих отраслей, химкомбинатах и др., в первую очередь для видеоконтроля автоматизированных технологических процессов, не обойтись без специального оборудования. Взрывобезопасные стационарные и поворотные видеокамеры, а также оболочки для камер видимого диапазона и тепловизоров не допускают воспламенения паров и горючей пылевой взвеси, сертифицируются по ATEX, IECEx и др., могут иметь управляемый стеклоочиститель и германиевое окно. Требуют ли условия на объекте и поставленная перед видеосистемой задача применения сборного комплекта из камеры и термокожуха или готовой видеокамеры, у российских вендоров есть решения: например, у Wizebox – линейка термокожухов EXPLOSION PROOF, у «Эридан» – серии ТВК, TOR. В зависимости от модели, устройство может иметь IP/аналоговую камеру на борту, встроенный либо внешний модуль ИК-подсветки, систему водяного охлаждения, защитную пневматическую бленду. Учтены нюансы: скажем, для стесненных пространств выпускаются цилиндрические взрывозащищенные камеры с уменьшенными габаритами, для мест повышенной загрязненности – с дворником-стеклоочистителем или системой стеклоомывания. Например, собственную запатентованную систему бесконтактной мойки и сушки стекла «Дуплекс-07е» использует в своих изделиях «Эридан»: по сигналу от датчика или команде оператора запускается цикл «сбивания» грязи водой или иной жидкостью под высоким давлением, далее –сушки стекла воздухом. Режимы настраиваются, систему можно устанавливать на высоте, в том числе при низких температурах, емкость с жидкостью располагать удаленно, при этом смотровое стекло не изнашивается, снижается потребность в техническом обслуживании. Отметим, что компания разработала не только стационарную, но и мобильную систему очистки смотрового окна, чтобы наводить чистоту по мере необходимости. Построение сети видеосистемы Передать оператору собранные видеокамерами данные без задержек и потерь, организовать стабильную коммуникацию в сети – все это необходимо для успешного функционирования системы видеонаблюдения на предприятии. Вот почему все более пристальное внимание уделяется подбору специализированного коммуникационного оборудования для построения сетей IP-видеонаблюдения. Ethernet-коммутаторы подбираются по планируемой нагрузке (плотности портов, производительности и др.), исполнению, параметрам отказоустойчивости, климатической и киберзащиты. В приоритете – уличные управляемые коммутаторы, практически не нуждающиеся в техническом обслуживании. Здесь преимущество отечественных компаний – в близости к интеграторам и заказчикам. Так, компания «Форт-Телеком» буквально предлагает заказчику IP-видеосистемы заполнить краткий опросник, в котором указываются планируемая топология сети, количество подключаемых камер, тип PoE-питания, способ связи с сервером и т.д. На основе этой информации предлагаются оптимальные под данный проект коммутаторы из линейки TFortis в стандартном или взрывозащищенном исполнении, с оптическими SFP-портами, источником бесперебойного питания или в иных вариантах комплектации. Потребность в видеонаблюдении сохранилась, есть потенциал у отечественных разработок. Адаптируемся к изменениям, действуя в интересах клиентов, находим новые варианты, порой лучше прежних. Привлекайте к поискам решений для своих задач специалистов рынка безопасности, ведь кто ищет – тот всегда найдет!
